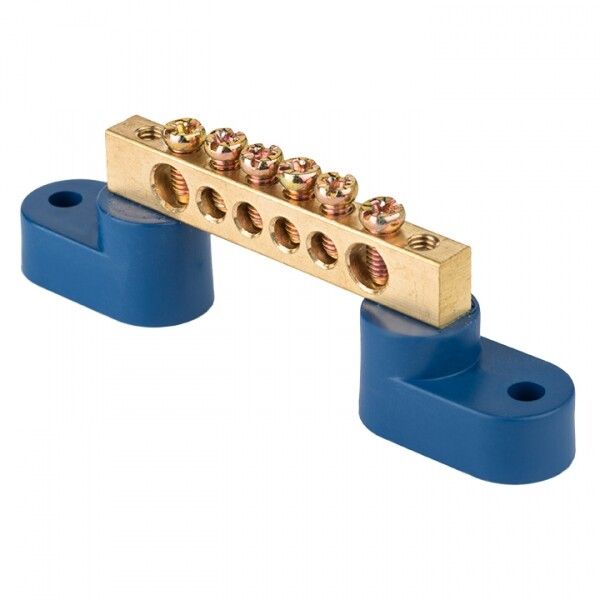

Шина нулевая N 8х12 6 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-125-06-2

Шина нулевая N 8×12 мм 6 отверстий латунь 2 синих угловых изолятора от EKF (артикул sn0-125-06-2) — это надёжный элемент для распределения нулевого провода в щитах промышленного и коммерческого оборудования. Латунная контактная группа и изолированные крепления обеспечивают безопасное соединение при высокой нагрузке.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых проводников (N) в одном месте — например, в распределительном щите. Подходит для систем TN-S и TN-C-S, где требуется единая точка подключения нуля. Применяется в промышленных установках: автоматизированных линиях, станках, пультах управления, силовых щитах. Также может использоваться в объектах ЖКХ, торговых центрах и производственных помещениях.

Технические характеристики

• Количество подключений: 6 отверстий — можно подсоединить до шести проводников
• Материал контактов: латунь с оцинкованным покрытием — обеспечивает долговечность и совместимость с медью и алюминием
• Номинальный ток: 125 А — выдерживает значительную нагрузку без перегрева
• Номинальное напряжение: 400 В — соответствует трёхфазным сетям 380–400 В
• Диапазон сечений проводов: 2,5–16 мм² — подходит для большинства стандартных нулевых жил
• Тип подключения: винтовое — надёжное механическое соединение
• Габариты: 8×12 мм — компактный профиль для плотной сборки
• Температурный диапазон: от –40 °C до +105 °C — работает в суровых условиях
• Степень защиты: IP00 — не имеет внешней защиты, требует установки внутри корпуса
• Изоляторы: два синих угловых изолятора из самозагасающего пластика — исключают случайные замыкания

Совместимость и монтаж

Шина крепится на DIN-рейку через угловые изоляторы. Для монтажа используйте винты, входящие в комплект или приобретаемые отдельно. Диаметр отверстий рассчитан под стандартные винты M4–M5. Круглое основание винта защищает жилу от повреждения при затяжке — не допускайте перекоса провода. Убедитесь, что площадь поверхности контакта полностью закрывается наконечником или оголённой частью провода. Не монтируйте шину вне электрошкафа — IP00 не защищает от пыли, влаги и механических воздействий.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству EKF PROxima. Материалы изоляторов не поддерживают горение — снижают риск распространения пламени. Оцинкованная латунь и сталь устойчивы к окислению, продлевая срок службы. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения нуля.

Преимущества

• Одинаково хорошо принимает медные и алюминиевые провода благодаря оцинкованному покрытию
• Угловые синие изоляторы минимизируют риск короткого замыкания между фазными и нулевыми шинами
• Круглый хвостовик винта предотвращает перерезание жилы при затяжке
• Высокая теплопроводность латуни обеспечивает равномерный отвод тепла
• Компактные габариты позволяют использовать её даже в ограниченных пространствах

Ограничения применения

• Не предназначен для открытой установки — обязательно помещать внутрь закрытого щита
• Не использовать в средах с повышенной коррозией (например, в морских или химических производствах) без дополнительной защиты
• Запрещено применять для подключения заземляющих проводников (PE) — эта шина предназначена только для N
• Не рекомендуется для частых демонтажей — многократная затяжка винтов может привести к износу резьбы

Примеры использования

• Подключение нулей от трёхфазных двигателей в пускателях
• Объединение нулевых проводов от освещения и розеток в этажном щите
• Распределение нуля в щитах автоматизации технологического оборудования
• Финальная точка подключения нуля перед выходом в сеть в промышленных панелях

Практические советы

• Перед монтажом проверьте соответствие сечения провода — не более 16 мм² и не менее 2,5 мм²
• Используйте наконечники типа “штырь” или “вилка” для удобства и надёжности
• При подключении алюминиевых проводов — слегка смажьте контакт специальной пастой (например, Кондуктор)
• Затягивайте винты усилием 0,5–0,7 Н·м — слишком сильная затяжка деформирует латунь
• Проверяйте доступность всех винтов после сборки — они должны быть легко доступны для обслуживания
• Помните: этот продукт — часть серии EKF PROxima; все аналогичные шины этой серии имеют одинаковые стандарты качества
