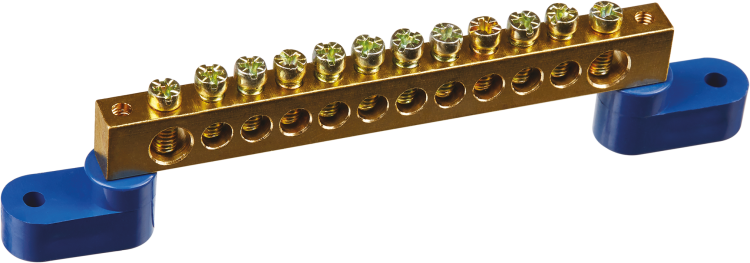

Шина нулевая на двух угловых изоляторах 8х12-12 Navigator 71179 17315

Шина нулевая на двух угловых изоляторах 8х12-12 NBB-M812-12C2/B от Navigator - это надёжное решение для сборки нулевых и защитных проводников в распределительных щитах. Латунная шина с 12 винтовыми контактами обеспечивает устойчивое соединение при токе до 125 А, а изоляция защищает от случайного прикосновения. Подходит для установки в бытовые, коммерческие и промышленные электроустановки.

Назначение и область применения

Шина нулевая на двух угловых изоляторах 8х12-12 NBB-M812-12C2/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Предназначена для систем TN-S и TN-C-S с напряжением до 400 В. Устанавливается в распределительных устройствах жилых домов, офисов, производственных цехов и объектов инфраструктуры. Подходит для подключения кабелей сечением от 1,5 до 16 мм2.

Технические характеристики

• Номинальный ток: 125 А
• Рабочее напряжение: 220 В (макс. 400 В)
• Количество контактов: 12
• Способ подключения: винтовой
• Материал шины: латунь
• Материал прижимных винтов: электротехническая бронза
• Изоляторы: негорючий пластик, угловые, два элемента
• Диапазон сечений проводников: 1,5–16 мм2 (соответствует 40/15 - минимальное и максимальное сечение в миллиметрах)
• Цвет корпуса: синий
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на двух угловых изоляторах 8х12-12 NBB-M812-12C2/B монтируется на DIN-рейку через угловые изоляторы. Крепление осуществляется винтами по краям - требуется свободное место для доступа к головкам винтов. Для правильной установки соблюдайте шаг между контактами: он соответствует стандартному интервалу для однополюсных автоматов. Не используйте силовые инструменты при затяжке - момент должен быть ограничен до плотного контакта, чтобы не повредить резьбу. Шина совместима с любыми модульными устройствами, имеющими выводы под винтовую клемму.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для внутренней установки в электроустановках. Защита контактов выполнена в виде изолирующих крышек, предотвращающих случайное прикосновение к токоведущим частям. Материалы изоляторов - негорючие, что снижает риск возгорания при перегрузке. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств.

Преимущества

• Высокая теплопроводность латуни обеспечивает стабильную работу при длительной нагрузке до 125 А
• Угловые изоляторы позволяют экономить пространство внутри щита, особенно в компактных решениях
• Винтовые зажимы из бронзы устойчивы к окислению и обеспечивают долговечный контакт
• Чёткая маркировка контактов и цветовая индикация (синий) упрощают идентификацию нулевой шины
• Закрытый тип защиты исключает риск поражения током при обслуживании

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация изоляторов
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Подключение проводов сечением менее 1,5 мм2 требует использования наконечников - иначе возможен плохой контакт
• Не применяется в сетях переменного тока свыше 400 В
• Не является заменой основной PE-шине в системах IT - только для TN

Примеры использования

• Объединение всех нулевых проводников от автоматических выключателей в квартирном щите
• Сборка защитного зануления в щитовой комнате производственного участка
• Подключение нулей от УЗО и дифференциальных автоматов в современных распределительных щитах
• Формирование общей точки N и PE в щитах с разделённым контуром заземления

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение или используют наконечники - это гарантирует равномерное давление на каждый винт
• При использовании многожильных проводов обязательно примените наконечник типа НШВИ
• После установки проверьте затяжку каждого винта - слабый контакт вызывает нагрев и выход из строя
• Для удобства обслуживания оставляйте минимум 15 мм свободного места перед шиной
• Артикулы 17315 и 71179 - это одна и та же шина; различаются только по партиям поставки
• Шина нулевая на двух угловых изоляторах 8х12-12 NBB-M812-12C2/B от Navigator легко заменяется аналогичными изделиями серии NBB - совпадают габариты и крепёж
