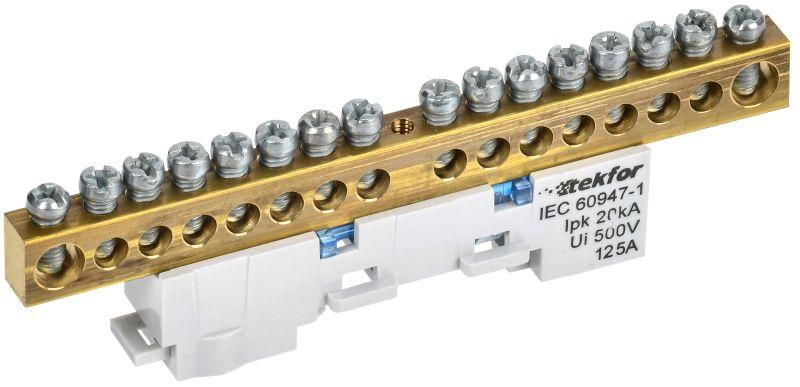

Шина нулевая N изол. на универс. держ. 8х12-16-С TEKFOR IEK TF-NN20-16-KL-K07

Шина нулевая N изолированная на универсальном держателе 8х12-16-С от IEK (ИЭК), артикул tf-nn20-16-kl-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах и технологических установках. Конструкция с изоляцией обеспечивает безопасную работу даже в условиях высокой влажности и перепадов температур.

Назначение и область применения

Шина используется для создания централизованного соединения нулевых (N) и защитных (PE) проводников в распределительных щитах, автоматических выключателях, УЗО и других устройствах. Подходит для монтажа в промышленных, коммерческих и жилых объектах. Также применяется в составе технологического оборудования - например, на станках, конвейерах, системах вентиляции.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать длительную нагрузку без перегрева;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Тип поверхности: необработанная - сохраняет естественную прочность материала, не требует дополнительной защиты;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и повышает безопасность;
• Прижимные винты: оцинкованная сталь - устойчивы к окислению, обеспечивают плотный контакт;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, таких как подвалы, насосные станции.

Совместимость и монтаж

Шина крепится на DIN-рейку благодаря универсальному держателю - совместима со всеми стандартными рейками 35 мм. Для подключения используются медные многожильные провода сечением до 16 мм2. Обязательно применение наконечников-гильз при работе с многожильными проводами - это исключает ослабление контакта и перелом жил. Одножильные провода можно подключать напрямую. Расстояние между точками подключения соответствует шагу 12–16 мм, что позволяет равномерно распределить нагрузку.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Негорючий изолятор снижает риск возгорания при аварийных ситуациях. Шина не содержит свинца и других запрещённых веществ, соответствует экологическим нормам РФ и ЕАЭС. Материалы сертифицированы для работы в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Универсальный держатель - легко монтируется и демонтируется без инструментов;
• Высокая надёжность контактов за счёт латунных элементов и качественного зажима;
• Стойкость к внешним воздействиям - работает в широком диапазоне температур и влажности;
• Чёткая маркировка и компактный форм-фактор - экономят место в щите;
• Подходит для частого обслуживания - винты не закисают и легко доступны.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический контакт и ослабление соединения;
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и поражения током;
• Максимальное сечение провода - 16 мм2; превышение может вызвать нагрев и деформацию зажима;
• Не следует затягивать винты силой выше 1,5 Нм - есть риск повреждения резьбы или изолятора.

Примеры использования

• Центральная нулевая шина в этажном распределительном щите жилого дома;
• Защитный PE-проводник в щите управления насосной станции;
• Распределение нуля в пульте управления конвейерной линией на заводе;
• Объединение нескольких УЗО в одном корпусе для удобства диагностики.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте гильзы для многожильных проводов, даже если они кажутся “плотными”;
• При групповом монтаже нескольких шин соблюдайте минимальный зазор 10 мм между ними для теплоотвода;
• После монтажа проверьте затяжку винтов через 1–2 недели - первичная осадка проводов может ослабить контакт;
• Для долговечности не используйте смазки или антикоррозийные составы на контактах - они нарушают проводимость;
• Артикул tf-nn20-16-kl-k07 от IEK (ИЭК) совпадает с другими изделиями серии TEKFOR - можно заменять в рамках одной системы без переделки.
