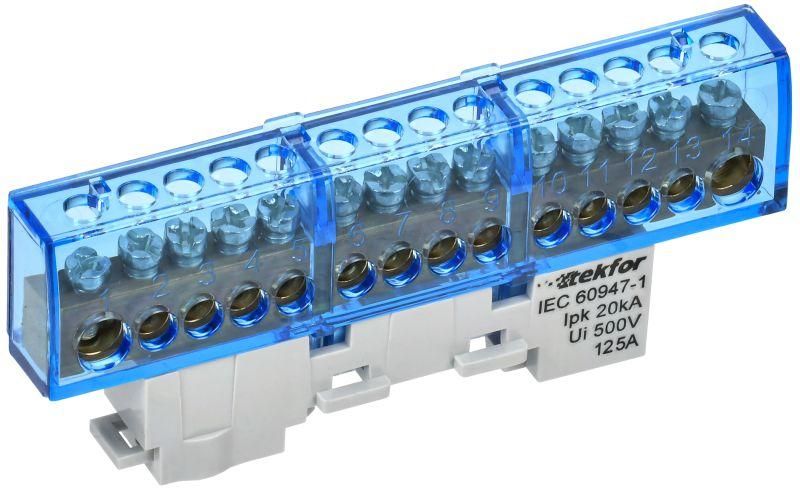

Шина нулевая N изол. на универс. держ. 8х12-14-С TEKFOR IEK TF-NN20-14-KL-K07

Шина нулевая N изолированная на универсальном держателе 8x12-14-С от IEK (ИЭК), артикул tf-nn20-14-kl-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах и технологических установках. Шина обеспечивает безопасное и удобное подключение до 14 проводов с использованием универсального крепления.

Назначение и область применения

Шина нулевая N изолированная на универсальном держателе 8x12-14-С используется для создания централизованной точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электроустановках. Может применяться в составе автоматических выключателей, УЗО, дифференциальных автоматов и других устройств, требующих группового заземления или зануления.

Технические характеристики

• Количество контактных точек: 14
• Номинальный ток: 125 А
• Рабочий диапазон сечений провода: до 25 мм2
• Материал контактов: латунь
• Прижимные винты: оцинкованная сталь
• Изоляция: негорючий пластик
• Габариты держателя: 8×12–14 мм
• Температурный режим: от –40 C до +50 C
• Относительная влажность: не более 90%

Совместимость и монтаж

Шина крепится на DIN-рейку шириной 35 мм благодаря универсальному держателю. Для подключения используются винтовые зажимы - каждый контакт рассчитан на один провод. Медные многожильные провода перед подключением обязательно должны быть обжаты наконечниками-гильзами. Это предотвращает перелом жил и снижение качества контакта. Нельзя использовать одножильные провода большего сечения, чем указано - это повредит зажим.

Безопасность и стандарты

Изоляция изготовлена из самозатухающего материала, соответствует требованиям пожарной безопасности. Конструкция обеспечивает электрическую изоляцию между контактами и корпусом. Произведено в соответствии с отраслевыми нормами РФ и ГОСТ Р 50030.2. Шина не содержит свинца и других запрещённых веществ.

Преимущества

• Универсальный держатель позволяет легко устанавливать шину на любой тип DIN-рейки
• Высокая плотность контактов - 14 точек на компактном основании
• Латунные контакты обеспечивают долговечность и низкое переходное сопротивление
• Негорючая изоляция снижает риск возгорания при перегрузке
• Подходит для работы в условиях высокой влажности и низких температур

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен хрупкий контакт и окисление
• Не рекомендуется использовать вне закрытых щитов - отсутствует степень защиты IP
• Максимальное сечение провода - 25 мм2; превышение вызывает перегрев и деформацию зажима
• Не следует затягивать винты силой выше нормы - можно сломать резьбу или треснуть изолятор

Примеры использования

• Центральная нулевая шина в квартирном щите после счётчика
• Общая точка заземления в промышленном щите управления станком
• Распределение PE-проводников в системе TN-S на объекте с несколькими потребителями
• Функциональное заземление в осветительных щитах торговых центров

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте гильзы для многожильных проводов
• Не перегружайте шину: суммарный ток всех подключённых проводов не должен превышать 125 А
• При замене или модификации щита - шина 8x12-14-С от IEK совместима с другими изделиями серии TEKFOR
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибраций
• Для больших количеств проводов (>14) используйте параллельную установку двух шин с перемычками
