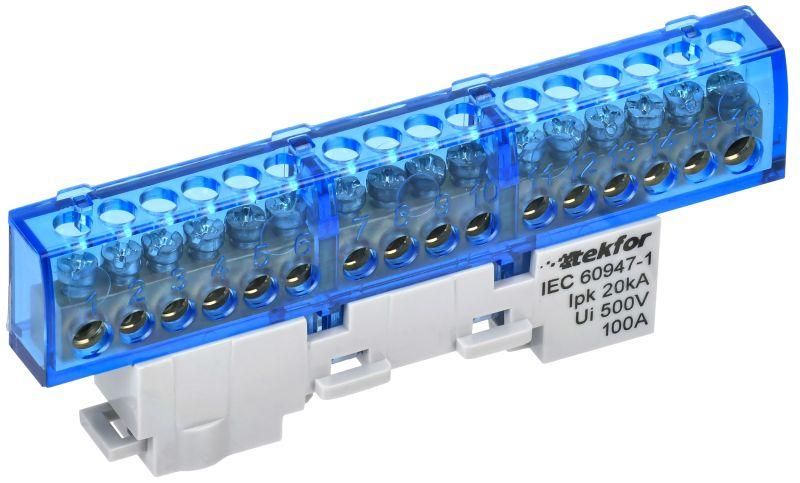

Шина нулевая N изол. на универс. держ. 6х9-16-С TEKFOR IEK TF-NN10-16-KL-K07

Шина нулевая N изолированная на универсальном держателе 6x9-16-С от IEK (ИЭК), артикул tf-nn10-16-kl-k07, предназначена для надёжного и безопасного распределения нулевого провода в электрощитах и технологических установках. Эта шина сочетает изоляцию, прочный крепёж и совместимость с проводами до 16 мм2.

Назначение и область применения

Шина нулевая N изолированная на универсальном держателе 6x9-16-С используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электроустановках. Может применяться как в новых сборках, так и при модернизации существующих щитов. Также встречается в составе технологического оборудования, где требуется организованное подключение множества проводов одного потенциала.

Технические характеристики

• Максимальное сечение подключаемого провода: 16 мм2
• Количество зажимов: 10
• Размер контактной части: 6×9 мм
• Материал контактов: латунь
• Материал прижимных винтов: оцинкованная сталь
• Материал изолятора: негорючий пластик
• Рабочая температура: от –40 C до +50 C
• Максимальная относительная влажность: 90%

Универсальный держатель позволяет закрепить шину на DIN-рейке стандартного размера (35 мм). Изоляция предотвращает случайные замыкания между соседними элементами и обеспечивает безопасную работу даже в плотно укомплектованных щитах.

Совместимость и монтаж

Шина нулевая N изолированная на универсальном держателе 6x9-16-С совместима с любыми DIN-рейками по ГОСТ Р МЭК 60715. Для монтажа достаточно защёлкнуть её на рейке - никаких дополнительных креплений не требует. Каждый зажим рассчитан на один провод. При использовании медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШВ). Это исключает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Одножильные провода можно подключать напрямую.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств низкого напряжения. Изолятор изготовлен из самозатухающего материала, что снижает риск распространения пламени. Шина прошла испытания на термическую стойкость и электрическую целостность в условиях повышенной влажности. Соответствует общим нормам для комплектующих в щитовой аппаратуре, хотя сертификаты конкретно на этот артикул не указаны - рекомендуется проверять документацию на уровне всей сборки.

Преимущества

• Изолированный корпус минимизирует риск поражения током и короткого замыкания при близком расположении других элементов
• Латунные контакты обеспечивают низкое сопротивление и устойчивость к окислению
• Оцинкованные винты не ржавеют, сохраняют усилие затяжки длительное время
• Универсальная форма крепления упрощает установку в любом типе щита
• Высокая плотность зажимов (10 точек на 60 мм длины) экономит место внутри щита

Ограничения применения

Не применяется для подключения алюминиевых проводов - материал контактов не предназначен для работы с этим металлом. Не следует использовать вне допустимого диапазона температур или при влажности выше 90%. Не является заменой главной заземляющей шине (ГЗШ) в системах TN-S/TN-C-S - она служит лишь для вторичного распределения нуля. Не рассчитана на токи свыше 100 А (для таких нагрузок нужны шины большего сечения).

Примеры использования

• Подключение нулевых проводов от автоматов в квартирном щите
• Объединение PE-проводов от розеток и светильников в этажном щите
• Распределение нуля в пульте управления станка или насосной станции
• Формирование общей нулевой шины в распределительных пунктах объектов малой мощности

Практические советы

• Перед монтажом всегда проверяйте, что все провода имеют подходящее сечение - не более 16 мм2
• Для многожильных проводов используйте гильзы с опрессовкой - это гарантирует надёжный контакт
• Не перетягивайте винты - они из оцинкованной стали, легко деформируются
• При групповом монтаже нескольких шин оставляйте минимальный зазор 10–15 мм между ними для доступа и вентиляции
• Артикул tf-nn10-16-kl-k07 от IEK (ИЭК) часто используют как запасную часть - храните одну-две шины на складе для ремонта
