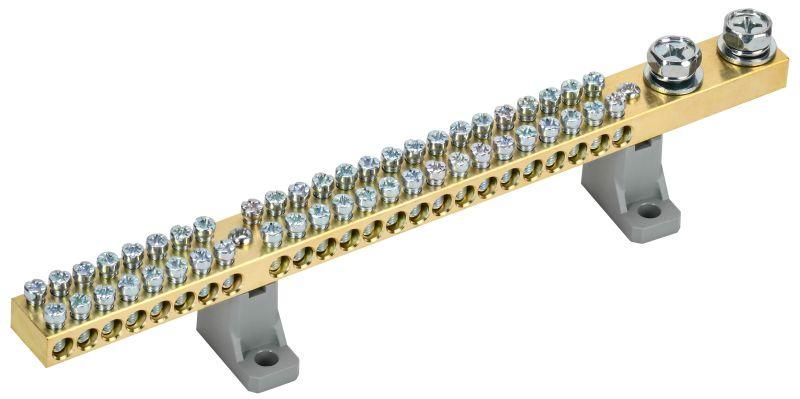

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-48-L2-С IEK YNN30-48-C2-K03

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-48-L2-С от IEK - это надёжный элемент для сборки распределительных щитов, обеспечивающий безопасное и прочное соединение нулевых и защитных проводников с током до 200 А. Продукт соответствует требованиям промышленного электрооборудования и рассчитан на длительную эксплуатацию.

Назначение и область применения

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-48-L2-С используется для создания нулевого (N) и защитного заземления (PE) в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматизации, системах освещения и силовых панелях. Эта шина позволяет организовать центральную точку подключения множества проводов, упрощая монтаж и обслуживание.

Технические характеристики

• Номинальный ток: 200 А - способна выдерживать постоянную нагрузку до этого значения без перегрева;
• Материал контактов: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - сохраняет естественную структуру металла, что повышает адгезию при опрессовке наконечников;
• Срок службы: 15 лет - при соблюдении условий эксплуатации гарантирует долговременную работоспособность;
• Форма: угловые изоляторы - позволяют крепить шину к стенке щита или DIN-рейке под углом, экономя место внутри корпуса.

Совместимость и монтаж

Шина ШНИ-10х18-48-L2-С крепится исключительно через два угловых изолятора - либо непосредственно к панели щита, либо к DIN-рейке с помощью специальных кронштейнов. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШВ); прямой зажим жилы без них снижает контактное давление и увеличивает риск нагрева. Диапазон сечений проводов: 1,5–95 мм2. Убедитесь, что посадочное расстояние между отверстиями под болты совпадает с габаритами вашей шины - 48 мм по длине, 18 мм по ширине.

Безопасность и стандарты

Конструкция шины выполнена из латуни и самозатухающего пластика, что соответствует требованиям пожаробезопасности. Материалы не поддерживают горение и не выделяют токсичных веществ при перегреве. Хотя явного указания на соответствие ГОСТ или IEC нет, изделие проектировалось в рамках типовой практики IEK для рынка РФ и стран СНГ, где такие шины используются в соответствии с ПУЭ.

Преимущества

• Высокая теплостойкость благодаря латунному сердечнику - минимизирует потери энергии и предотвращает перегрев;
• Угловая форма изоляторов - даёт возможность размещать шину в ограниченном пространстве, особенно в узких щитах;
• Стандартные размеры - совместима с большинством модульных щитов IEK и аналогичных брендов;
• Долгий срок службы - не требует замены в течение всего срока эксплуатации щита.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический контакт и окисление;
• Не следует использовать в условиях постоянного воздействия воды, агрессивных паров или солевых туманов - материал не имеет повышенной защиты IP;
• Запрещён монтаж без изоляторов - прямое крепление к металлической панели вызывает КЗ;
• Не подходит для переменного тока выше 200 А - превышение нагрузки приведёт к деформации и выходу из строя.

Примеры использования

• Центральный ноль в этажном распределительном щите ЖКХ;
• Общая шина PE в щите управления насосной станцией;
• Распределение нуля в панели автоматики конвейера;
• Подключение защитных проводников в щитах с частотными преобразователями.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - так равномернее распределяется ток;
• Затягивайте болты усилием 0,8–1,2 Нм - недостаточно плотно - плохой контакт, слишком сильно - повреждается резьба;
• При использовании нескольких шин в одном щите - располагайте их с зазором 10–15 мм друг от друга для лучшей вентиляции;
• Проверяйте целостность изоляторов перед установкой - трещины или сколы недопустимы даже маленькие;
• Шина ШНИ-10х18-48-L2-С от IEK - идеально сочетается с другими элементами серии IEK, включая автоматы и клеммы того же бренда.
