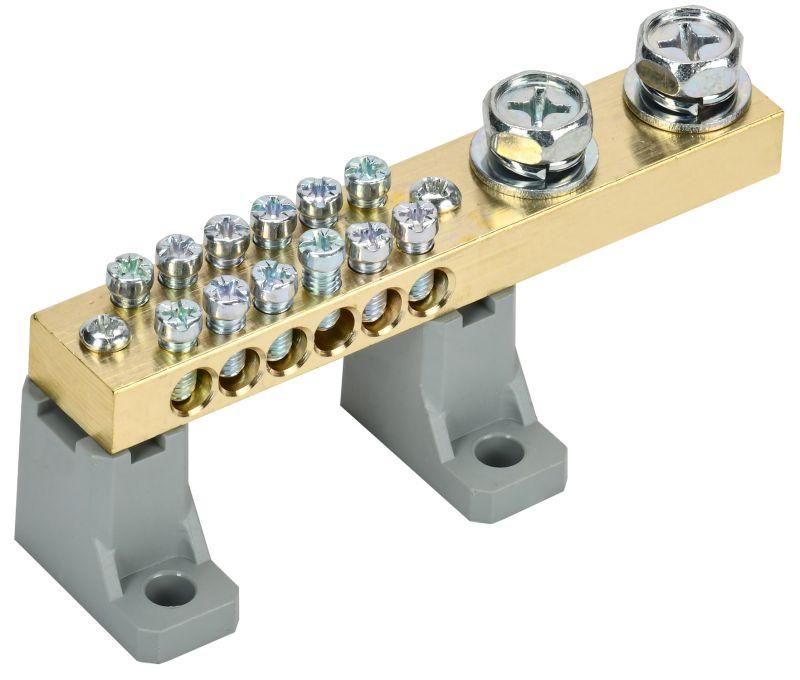

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-12-L2-С IEK YNN30-12-C2-K03

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-12-L2-С от IEK - это надёжный элемент для сборки распределительных щитов, обеспечивающий безопасное и прочное соединение нулевых и защитных проводников с током до 200 А. Продукт соответствует требованиям промышленного электрооборудования и предназначен для постоянной эксплуатации в условиях высокой нагрузки.

Назначение и область применения

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-12-L2-С используется для создания нулевого и защитного заземления в распределительных щитах. Подходит для соединения нулевых (N) и защитных (PE) проводников в бытовых, коммерческих и промышленных установках. Часто применяется в щитах управления, силовых панелях, системах автоматизации и на объектах с высокими требованиями к безопасности электроснабжения.

Технические характеристики

• Номинальный ток: 200 А - способна выдерживать длительную нагрузку без перегрева;
• Материал контактов: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - сохраняет естественную структуру металла, что повышает адгезию при опрессовке наконечников;
• Срок службы: 15 лет - рассчитана на долговременную работу в нормальных условиях эксплуатации;
• Крепление: через два угловых изолятора - позволяет монтировать шину на стенку щита или на DIN-рейку с помощью кронштейнов;
• Габариты: согласно типоразмеру L2 - длина шины соответствует стандартному интервалу для подключения нескольких проводов.

Совместимость и монтаж

Шина ШНИ-10х18-12-L2-С совместима с любыми щитами, где есть возможность закрепить её на плоской поверхности или через угловые крепления. Для монтажа используются болты M6, которые проходят через отверстия в изоляторах. Установка возможна как на DIN-рейку (при использовании специальных переходных кронштейнов), так и напрямую на корпус щита. При подключении медных многожильных проводов обязательно применение наконечников-гильз - это предотвращает ослабление контакта и снижение надёжности соединения. Диаметр отверстий под болты соответствует стандартным значениям для клеммных шин 200 А.

Безопасность и стандарты

Конструкция шины выполнена в соответствии с требованиями ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2. Шина изготовлена из латуни и самозатухающего пластика, что исключает распространение горения при аварийном нагреве. Наличие изолирующих элементов гарантирует электробезопасность даже при случайном прикосновении к токоведущим частям. Все материалы сертифицированы и соответствуют требованиям к электроустановкам в помещениях с повышенной опасностью.

Преимущества

• Высокая теплостойкость благодаря материалу - латунь не деформируется при длительной работе на пределе нагрузки;
• Удобство монтажа - угловые изоляторы позволяют гибко располагать шину в ограниченном пространстве щита;
• Стандартная форма - легко заменяется аналогичными изделиями других производителей;
• Долговечность - срок службы 15 лет минимизирует необходимость обслуживания и замены;
• Поддержка массового подключения - позволяет подсоединить несколько проводов к одной точке без потери качества контакта.

Ограничения применения

• Не предназначена для работы в условиях постоянного воздействия открытого огня или химически активных сред;
• Не рекомендуется использовать в местах с высокой вибрацией без дополнительной фиксации проводов;
• Не подходит для подключения алюминиевых проводов - требуется использование только медных жил с наконечниками;
• Работает только в закрытых щитах - не имеет защиты IP и не допускает внешнюю эксплуатацию.

Примеры использования

• Центральный распределительный щит в офисном здании - объединение всех нулевых проводов от групп освещения и розеток;
• Щит управления насосной станцией - подключение PE-проводника от двигателя и системы заземления;
• Производственный щит с несколькими частотными преобразователями - обеспечение единой точки нуля для всей группы оборудования;
• Автомобильные сервисы и мастерские - надёжное заземление сварочного оборудования и зарядных устройств.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в шине и болтов - должны подходить M6;
• Обязательно используйте наконечники-гильзы для многожильных проводов - это увеличит срок службы контакта в 2–3 раза;
• Не затягивайте болты слишком сильно - это может повредить латунную шину или треснуть изолятор;
• При установке в плотном щите убедитесь, что между соседними шинами остаётся минимальный зазор 15 мм для теплоотвода;
• Шина ШНИ-10х18-12-L2-С от IEK совместима с большинством модульных щитов IEK и аналогичных брендов - можно использовать как запасную часть.
