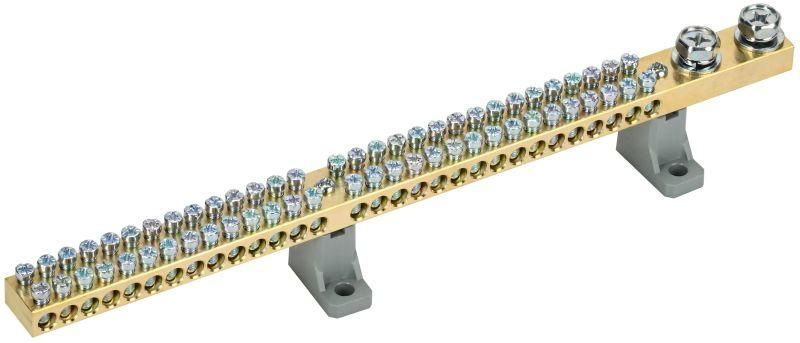

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-60-L2-С IEK YNN30-60-C2-K03

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-60-L2-С от IEK - надёжный элемент для сборки распределительных щитов, обеспечивающий безопасное и прочное соединение нулевых и защитных проводников. Артикул ynn30-60-c2-k03 соответствует типовой конструкции с угловыми изоляторами и рассчитана на работу в условиях промышленного и жилого электрооборудования.

Назначение и область применения

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-60-L2-С используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Применяется в силовых щитах зданий, промышленном оборудовании, системах автоматизации и распределительных пунктах. Подходит для установки в щитах с DIN-рейкой или крепления напрямую к панели.

Технические характеристики

• Номинальный ток: 200 А - способна выдерживать длительную нагрузку до этого значения без перегрева;
• Материал контактов: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - сохраняет естественную структуру металла, что повышает адгезию при опрессовке наконечников;
• Срок службы: 15 лет - рассчитана на долговременную эксплуатацию в нормальных условиях;
• Форма крепления: два угловых изолятора - позволяют устанавливать шину как на DIN-рейку, так и прямо на стенку щита;
• Габариты: 10×18 мм (сечение), 60 мм (расстояние между контактными точками) - совместима с большинством стандартных щитов.

Совместимость и монтаж

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-60-L2-С монтируется двумя способами:

• На 35-мм DIN-рейку - через угловые изоляторы, которые защёлкиваются на рейку;
• Напрямую на панель щита - с помощью болтов, проходящих через отверстия в изоляторах.

Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы. Без них возможен плохой контакт, нагрев и выход из строя. Диаметр отверстий под болты соответствует стандартным M6. Убедитесь, что посадочное место на щите имеет достаточную площадь для равномерного распределения усилия затяжки.

Безопасность и стандарты

Конструкция шины выполнена в соответствии с требованиями к изолирующим материалам: изоляторы сделаны из самозатухающего пластика, что снижает риск распространения пламени при аварийных ситуациях. Материал латуни соответствует ГОСТ 15527, обеспечивая стабильность при температурных колебаниях. Наличие изоляторов исключает случайное замыкание на корпус щита.

Преимущества

• Высокая теплостойкость благодаря латунному проводнику и термостойкому изолятору;
• Удобство монтажа - возможность установки как на DIN-рейку, так и на панель;
• Стандартные габариты - легко интегрируется в существующие решения от IEK и других производителей;
• Долговечность - срок службы 15 лет при соблюдении условий эксплуатации;
• Надёжное соединение - латунь хорошо принимает наконечники, минимизирует переходное сопротивление.

Ограничения применения

• Не предназначен для работы в средах с повышенной химической агрессивностью - латунь может подвергаться коррозии при постоянном воздействии солей, кислот или щелочей;
• Не следует использовать в условиях частых вибраций без дополнительной фиксации - возможно ослабление крепления;
• Работает только с медными проводами - несовместима с алюминиевыми жилами без специальных переходников;
• Не рассчитана на ток выше 200 А - превышение нагрузки вызывает перегрев и деформацию контактов.

Примеры использования

• Щиты освещения в многоэтажных домах - объединение всех нулевых проводов квартир;
• Промышленные панели управления - подключение PE-проводов от двигателей и станков;
• Распределительные щиты на объектах ЖКХ - формирование общей нулевой шины для группы потребителей;
• Автоматические системы безопасности - обеспечение надёжного заземления в пожарных и сигнализационных контурах.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и наконечника - для 200 А обычно используются наконечники 50–95 мм2;
• Затягивайте болты с моментом 1,5–2,0 Нм - недостаточно плотное соединение увеличивает сопротивление, слишком сильное - рискуете повредить резьбу или изолятор;
• При использовании нескольких шин в одном щите - располагайте их с зазором не менее 10 мм для лучшего теплоотвода;
• Обязательно пометьте шину маркировкой “N” или “PE” - это ускоряет обслуживание и предотвращает ошибки при ремонте;
• Шина ШНИ-10х18-60-L2-С от IEK совместима с другими изделиями серии ШНИ - можно комбинировать с фазными и универсальными шинами того же бренда.
