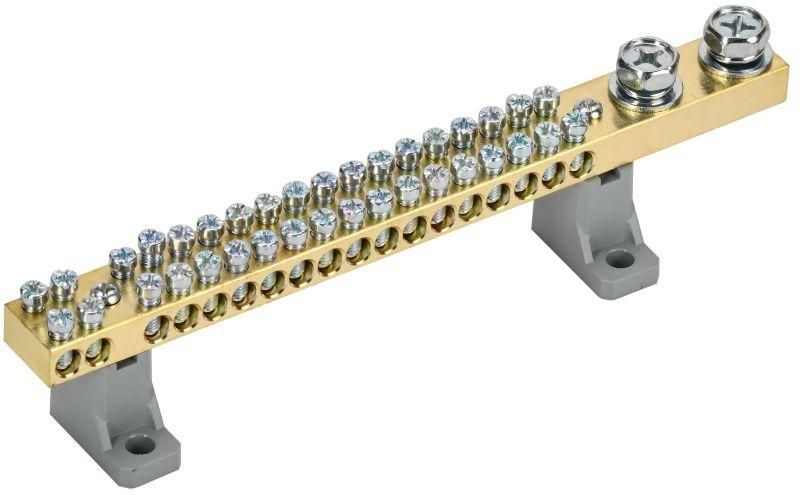

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-36-L2-С IEK YNN30-36-C2-K03

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-36-L2-С от IEK - это надёжный элемент для сборки распределительных щитов, обеспечивающий безопасное и прочное соединение нулевых и защитных проводников с током до 200 А. Артикул ynn30-36-c2-k03 соответствует серийному решению ШНИ, применяемому в промышленном и жилищном электрооборудовании.

Назначение и область применения

Шина нулевая N на двух угловых изоляторах 200А ШНИ-10х18-36-L2-С используется для создания общего нулевого (N) и защитного заземления (PE) в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных щитках - например, в этажных, квартирных или силовых щитах на объектах с высокой нагрузкой. Применяется там, где требуется надёжное распределение нулевых проводников между несколькими автоматами, УЗО или дифференциальными выключателями.

Технические характеристики

• Номинальный ток: 200 А - способна длительно проводить ток без перегрева при нормальных условиях эксплуатации;
• Материал контактной части: латунь - обеспечивает хорошую электропроводность и устойчивость к окислению;
• Тип поверхности: необработанная - сохраняет естественную структуру металла, что повышает адгезию при пайке или контакте с наконечниками;
• Срок службы: 15 лет - рассчитана на долговременную работу в типовых условиях эксплуатации;
• Форма: угловые изоляторы - позволяют смонтировать шину вертикально или горизонтально, экономя место в щите;
• Габариты: 10×18×36 мм - указывает на размеры самого проводника и положение изоляторов, определяющих шаг крепления.

Совместимость и монтаж

Шина ШНИ-10х18-36-L2-С крепится исключительно через два угловых изолятора - не совместима с DIN-рейкой напрямую. Для установки используются болты или винты, которые проходят через отверстия в изоляторах и фиксируются на стенке щита или на специальной платформе. Монтаж требует предварительного просверливания отверстий подходящего диаметра. К проводам (медным многожильным) обязательно применяйте наконечники-гильзы - это снижает риск ослабления контакта и перегрева. Диаметр отверстий в изоляторах соответствует стандартным крепёжным элементам M4–M6.

Безопасность и стандарты

Конструкция шины выполнена из самозатухающего пластика изоляторов, что соответствует требованиям пожарной безопасности. Латунная шина не содержит свинца и соответствует экологическим нормам RoHS. Хотя явного указания на соответствие ГОСТ или IEC нет, изделие выпускается компанией IEK в рамках её серийной линейки ШНИ, которая широко применяется в России и соответствует практикам ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для щитового оборудования.

Преимущества

• Высокая теплостойкость благодаря материалу - латунь не деформируется даже при длительной работе близко к максимальному току;
• Угловая форма позволяет гибко располагать шину внутри щита - удобно при ограниченном пространстве;
• Стандартная длина 36 мм - хорошо сочетается с популярными модульными устройствами шириной 18 мм;
• Отсутствие покрытия (необработанная поверхность) улучшает контакт с наконечниками и снижает риск переходного сопротивления;
• Долгий срок службы - 15 лет - минимизирует необходимость замены в течение всего срока эксплуатации щита.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, химически активных сред или открытого воздуха - изоляторы не имеют защиты IP выше IP20;
• Не допускается использование с алюминиевыми проводами - возможна электрохимическая коррозия при контакте с латунью;
• Не имеет встроенной возможности крепления на DIN-рейку - требует дополнительного монтажа на панель;
• Подходит только для номинального тока до 200 А - при больших нагрузках необходимо использовать более мощные аналоги (например, ШНИ-250).

Примеры использования

• Распределительный щит квартиры с 12 группами освещения и розеток - все нулевые провода подключаются к этой шине;
• Щит управления насосной станцией - здесь важно надёжное PE-соединение для трёхфазного двигателя;
• Промышленный щит с частотным преобразователем - шина обеспечивает стабильный ноль для чувствительной аппаратуры;
• Объекты с системой TN-S - где требуется отдельный вывод PE и N, и они должны быть физически разделены, но иметь одинаковое потенциальное соединение.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в корпусе щита точно совпадали с расположением угловых изоляторов - расстояние между ними составляет 36 мм;
• Используйте только наконечники НШВИ или НШВИ2 сечением, соответствующим проводу - не менее 16 мм2 для 200 А;
• Затягивайте клеммы моментом 0,8–1,2 Нм - переусердствовать нельзя, чтобы не повредить латунь;
• Проверяйте температуру контактов через 2–3 часа после первого включения - нагрев выше 55 C говорит о плохом контакте;
• Если планируете много точек подключения - используйте эту шину как базовую, а не единственную - лучше организовать параллельные группы.
