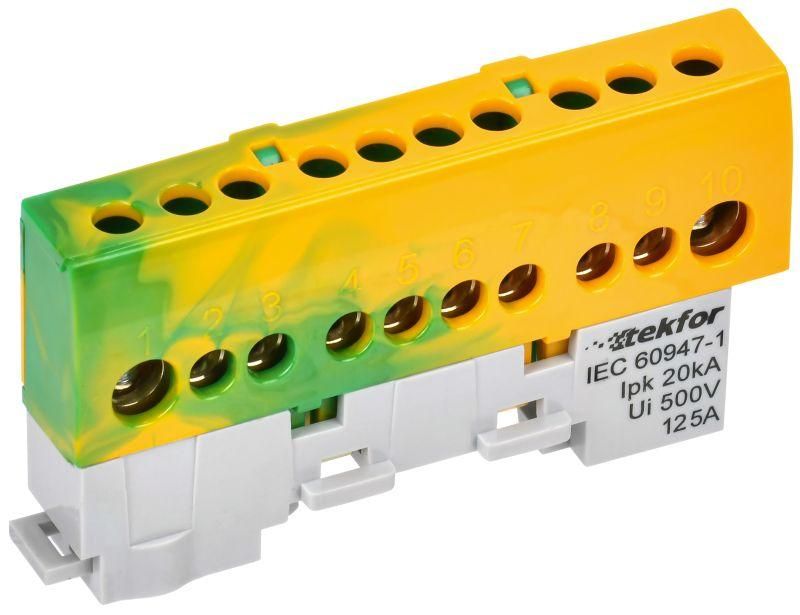

Шина PE "земля" изол. на универс. держ. 8х12-10-ЖЗ TEKFOR IEK TF-NN20-10-KL-K52

Шина PE земля изолированная на универсальном держателе 8x12-10-ЖЗ от IEK (ИЭК) - это надёжное решение для организации защитного заземления в распределительных щитах и технологических системах. Артикул tf-nn20-10-kl-k52 обеспечивает безопасное и удобное подключение до десяти проводников с помощью изолированного держателя.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 8x12-10-ЖЗ используется для объединения защитных проводников (PE) в электрических щитах. Подходит для установки в силовые, осветительные и автоматизированные системы. Может применяться как в жилых, так и в промышленных объектах - например, в щитах управления станков, конвейеров, насосных групп и HVAC-систем.

Технические характеристики

• Количество контактов: 10 - позволяет подключить до десяти проводников без дополнительных переходников;
• Диапазон сечений: 25 мм2 - оптимально для проводов сечением до 25 мм2; при использовании многожильных медных проводов требуется предварительное оконцевание гильзами;
• Материал контактной части: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Номинальный ток: 125 А - рассчитана на длительную работу при нагрузке до этого значения;
• Тип поверхности: необработанная - не требует дополнительной защиты, но не имеет антикоррозийного покрытия;
• Изолятор: негорючий пластик - повышает безопасность при работе в условиях повышенной влажности и перепадов температур;
• Условия эксплуатации: температура от –40 C до +50 C, влажность до 90 % - подходит для работы в большинстве внутренних помещений, включая неотапливаемые помещения.

Совместимость и монтаж

Шина PE земля изолированная на универсальном держателе 8x12-10-ЖЗ крепится на DIN-рейку шириной 35 мм. Универсальный держатель позволяет легко фиксировать устройство в любом положении. Для подключения используются прижимные винты из оцинкованной стали - они обеспечивают плотный контакт, но не подходят для частого демонтажа. Медные многожильные провода обязательно должны быть обжаты наконечниками-гильзами - иначе возможен перегрев и потеря контакта. Нельзя использовать с алюминиевыми проводами - материал шины не совместим с ними.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1. Негорючий изолятор снижает риск возгорания при аварийных ситуациях. Шина не содержит свинца и других запрещённых веществ, что делает её экологически безопасной.

Преимущества

• Изолированный держатель исключает случайные замыкания между фазными и защитными проводниками;
• Высокая прочность латунной контактной группы гарантирует долгий срок службы даже при циклических нагрузках;
• Простота монтажа на DIN-рейку экономит время при сборке щита;
• Работает в широком температурном диапазоне - подходит для холодных и влажных помещений.

Ограничения применения

• Не предназначен для внешней установки - отсутствует степень защиты IP, не защищена от прямого попадания воды и пыли;
• Не рекомендуется для подключения проводов сечением более 25 мм2 - возможен перегрев и ослабление контакта;
• Не совместим с алюминиевыми проводами - риск электрохимической коррозии и плохого контакта;
• Не допускается использование без оконцевания многожильных медных проводов - это обязательное условие эксплуатации.

Примеры использования

• Щитовая распределительная система в многоэтажном доме - объединение всех защитных проводников от розеток и светильников;
• Автоматизация производства - заземление корпусов оборудования на конвейере;
• Административные здания - организация PE-шин в этажных щитах;
• Объекты с высокой влажностью - бассейны, прачечные, теплицы - благодаря устойчивости к влаге и негорючему изолятору.

Практические советы

• Перед монтажом проверьте сечение проводов - все должны быть ≤25 мм2;
• Обязательно используйте наконечники-гильзы для многожильных медных проводов - это предотвращает выкрашивание жил и потерю контакта;
• Не затягивайте винты слишком сильно - это может повредить резьбу в латуни;
• При сборке щита располагайте шину рядом с PEN-шиной, чтобы минимизировать длину заземляющих перемычек;
• Проверяйте герметичность соединений после монтажа - особенно в помещениях с высокой влажностью.
