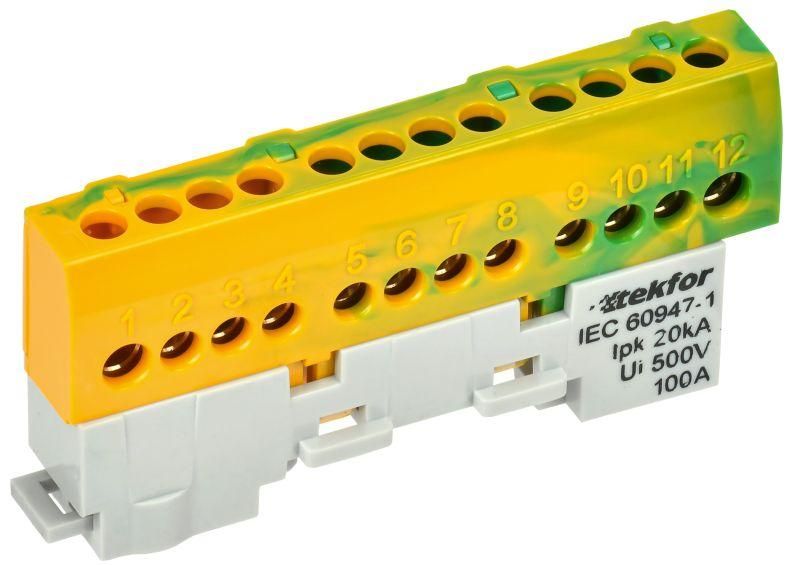

Шина PE "земля" изол на универс. держ. 6х9-12-ЖЗ TEKFOR IEK TF-NN10-12-KL-K52

Шина PE земля изолированная на универсальном держателе 6х9-12-ЖЗ от IEK (ИЭК), артикул tf-nn10-12-kl-k52, предназначена для надёжного и безопасного подключения защитных проводников в распределительных щитах и технологических системах. Уникальная конструкция с изоляцией позволяет использовать её как в бытовых, так и в промышленных установках.

Назначение и область применения

Шина PE земля изолированная на универсальном держателе 6х9-12-ЖЗ используется для создания единой точки заземления в электрических щитах. К ней подключаются защитные проводники (PE) от оборудования, автоматов, УЗО и других устройств. Подходит для монтажа в силовых щитах жилых домов, офисов, производственных цехах и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Тип поверхности: необработанная - сохраняет естественную прочность материала, не требует дополнительной защиты;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и повышает безопасность при обслуживании;
• Прижимные винты: оцинкованная сталь - устойчивы к окислению, обеспечивают долговечный контакт;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких условий;
• Относительная влажность: до 90 % - допустимо использование во влажных помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина крепится на DIN-рейку благодаря универсальному держателю - совместима со всеми стандартными рейками 35 мм. Для подключения проводов используются винтовые зажимы. Медные многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это исключает ослабление контакта и перелом жил. Диаметр отверстия под винт соответствует стандартным наконечникам (до 6 мм2). Не рекомендуется затягивать винты с усилием выше нормы - это может повредить резьбу или деформировать латунную планку.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных элементов в распределительных устройствах. Негорючий изолятор снижает риск возгорания при аварийных ситуациях. Шина не содержит свинца и других запрещённых веществ, что делает её экологически безопасной.

Преимущества

• Универсальный крепёж - легко монтируется на любую DIN-рейку без адаптеров;
• Высокая плотность контакта - латунь обеспечивает минимальное переходное сопротивление;
• Защита от случайного прикосновения - изоляция покрывает все токоведущие части, кроме точек подключения;
• Стабильность в широком диапазоне температур - работает в условиях сурового климата;
• Простота обслуживания - доступ к винтам открытый, можно проверить и подтянуть контакт без демонтажа.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и разрушение контакта;
• Не рассчитана на частые отключения/подключения - винтовые зажимы не являются быстроразъёмными;
• Не следует применять в местах с постоянным воздействием воды, масел или химически активных паров - хотя изоляция негорючая, она не герметична;
• Не подходит для токов выше 100 А - превышение нагрузки вызовет перегрев и выход из строя.

Примеры использования

• Подключение защитных проводников от автоматов в этажном щите многоквартирного дома;
• Общая шина заземления в распределительном щите насосной станции;
• Фиксация PE-проводов на пульте управления конвейера в пищевом производстве;
• Сборка распределительного щита для системы освещения на складе с повышенной влажностью.

Практические советы

• Перед монтажом проверьте, чтобы все провода были правильно заизолированы и имели наконечники - это гарантирует надёжность контакта;
• При использовании нескольких шин в одном щите соблюдайте интервал между ними - не менее 10 мм для теплоотвода;
• После монтажа проверьте затяжку винтов - слегка потяните каждый провод, чтобы убедиться, что он не выпадает;
• Для удобства маркировки используйте этикетки - например, “PE” или номер группы оборудования;
• Шина IEK (ИЭК) tf-nn10-12-kl-k52 из серии TEKFOR совместима с другими изделиями этой же серии - можно собирать модульные решения.
