Шина PE "земля" неизол. на универс. держ. 8х12-10-Ж TEKFOR IEK TF-NN20-10-DL-K05

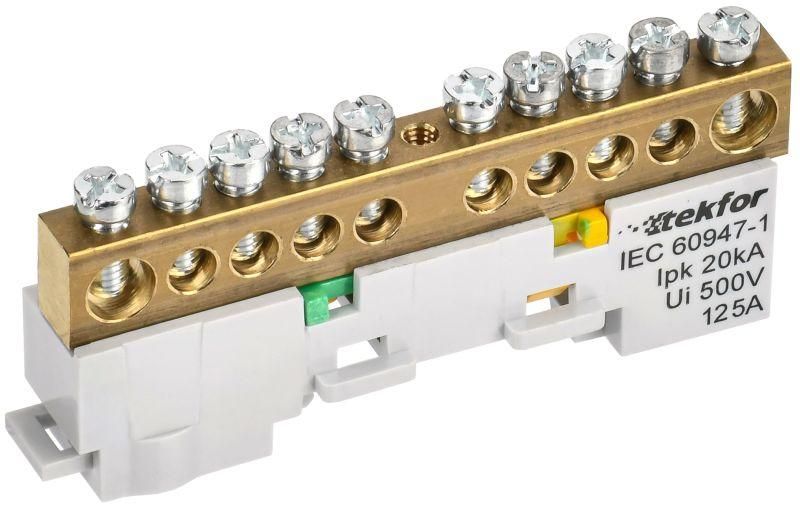

Шина PE земля неизолированная на универсальном держателе 8x12-10-Ж от IEK (ИЭК), артикул tf-nn20-10-dl-k05, предназначена для надёжного заземления в распределительных щитах и промышленном оборудовании. Её конструкция обеспечивает прочное механическое крепление и устойчивый электрический контакт даже в условиях высокой влажности и перепадов температур.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-10-Ж используется для объединения нескольких защитных проводников (PE) в одном месте. Подходит для установки в силовых щитах, ящиках управления, станционных пультах и других местах, где требуется централизованное заземление. Применяется в системах TN-S и TN-C-S, а также в промышленных установках с требованием к надёжному контуру защиты.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать длительную нагрузку без перегрева;
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Отделка поверхности: необработанная - не имеет антикоррозийного покрытия, что влияет на долговечность в агрессивных средах;
• Размеры контактной части: 8×12 мм - соответствует стандартным габаритам для крепления проводов сечением до 16 мм2;
• Температурный режим: от –40 C до +50 C - работает в холодных и жарких помещениях;
• Влажность: до 90 % - допустимо использование в сырых помещениях, но без постоянного контакта с водой.

Совместимость и монтаж

Универсальный держатель позволяет закрепить шину на DIN-рейке 35 мм - совместима со всеми типовыми щитами. Для подключения используются прижимные винты из оцинкованной стали. Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - без этого возможен плохой контакт и нагрев. Шина не рассчитана на одножильные провода большого сечения - максимальное сечение рекомендуется не более 16 мм2.

Безопасность и стандарты

Изолятор выполнен из негорючего пластика, что соответствует требованиям пожарной безопасности. Конструкция не содержит свинца и других запрещённых веществ. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств коммутационных в распределительных системах.

Преимущества

• Высокая механическая прочность благодаря латунной контактной пластине;
• Стандартный шаг крепления - легко заменяется на аналогичные модели;
• Простота монтажа - не требует специальных инструментов кроме отвёртки и обжимного инструмента;
• Подходит для массового использования в промышленных и бытовых щитах.

Ограничения применения

• Не применяется во внешних установках - отсутствие защитного покрытия делает её уязвимой к коррозии при воздействии осадков или химически активной среды;
• Запрещено использовать в помещениях с повышенной агрессивностью (например, химические производства, морские объекты) без дополнительной защиты;
• Не предназначен для работы с алюминиевыми проводами - риск электрохимической коррозии;
• Не следует применять в цепях с импульсными токами выше 125 А - возможен выход из строя контактов.

Примеры использования

• Объединение всех защитных проводников в этажном щите жилого дома;
• Центральное заземление в пульте управления насосной станции;
• Распределение PE-проводника в цеховой распределительной коробке;
• Фиксация заземляющих проводов на стенде испытаний оборудования.

Практические советы

• Перед монтажом проверьте, чтобы все провода были обжаты наконечниками - это исключит ослабление контакта со временем;
• При использовании в сыром помещении периодически осматривайте шину на наличие следов коррозии - особенно на винтах и контактной площадке;
• Не затягивайте винты слишком сильно - это может повредить латунную пластину; достаточно усилия, при котором провод плотно зафиксирован;
• Если нужна защита от пыли и брызг - используйте шину внутри корпуса с IP54 и выше;
• Артикул tf-nn20-10-dl-k05 - совместим с другими изделиями серии TEKFOR от IEK, что упрощает замену и пополнение запасов.
