Шина PEN "ноль-земля" (6х9мм) 6 отверстий латунь крепеж по центру розничный стикер EKF PROxima | sn0-63-06-r

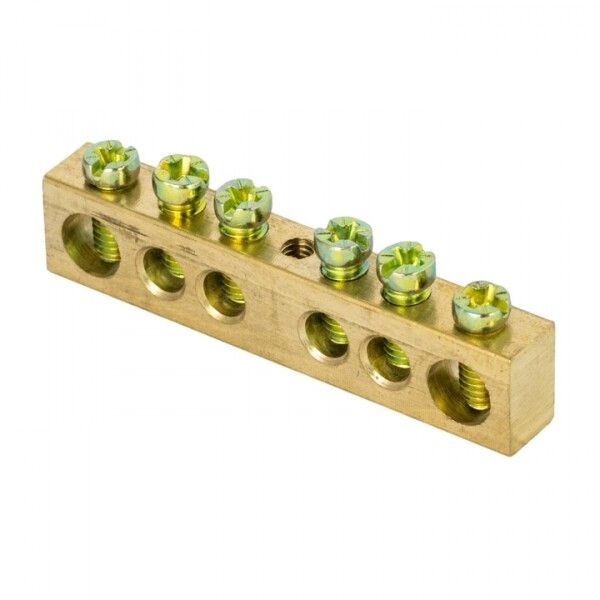

Шина PEN ноль-земля EKF PROxima (арт. sn0-63-06-r) - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах. Латунная контактная группа с шестью винтовыми соединениями обеспечивает стабильную передачу тока до 100 А, а компактный размер 6×9 мм делает её удобной для монтажа в ограниченном пространстве.

Назначение и область применения

Шина PEN используется для комбинированного подключения нулевого провода (N) и защитного заземления (PE) в однофазных и трёхфазных системах. Применяется в промышленных и коммунальных распределительных устройствах (НКУ): щитах освещения, силовых щитах, пультах управления, станках и конвейерах. Подходит для установки внутри электрошкафов, где требуется единая точка подключения нескольких заземляющих и нулевых жил.

Технические характеристики

• Количество подключений: 6 отверстий
• Материал контактов: латунь с оцинкованным покрытием
• Габариты: 6 × 9 мм
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Тип подключения: винтовой (прижимные винты из оцинкованной стали)
• Способ монтажа: крепление через центральное отверстие на DIN-рейку или изоляторы
• Рабочая температура: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом корпусе)
• Цвет: натуральная латунь

Совместимость и монтаж

Шина EKF PROxima sn0-63-06-r крепится винтом через центральное отверстие к изоляторам или специальным кронштейнам на DIN-рейке. Для монтажа необходимы стандартные инструменты: отвёртка и гаечный ключ. Учитывайте посадочный диаметр крепёжного отверстия - он соответствует типовым изоляторам для шин EKF. Каждый винт рассчитан на один проводник; не допускается многократное подключение одной жилы к нескольким винтам. Максимальное сечение провода - 10 мм2, минимальное - 1,5 мм2. Провода из меди и алюминия можно подключать одновременно благодаря оцинкованному покрытию контактов, предотвращающему электрохимическую коррозию.

Безопасность и стандарты

Изоляторы выполнены из самозатухающего пластика, не поддерживающего горение. Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Отсутствие степени защиты IP00 означает, что шина должна использоваться исключительно внутри защищённых электрощитов - открытая установка запрещена. Температурный диапазон (-40…+105 C) гарантирует работу в условиях холодных складов и нагревающихся помещениях.

Преимущества

• Оцинкованная латунь - устойчивость к окислению, совместимость с медью и алюминием
• Круглое основание винта - предотвращает перегиб и повреждение жилы при затяжке
• Высокая плотность контакта - снижает риск перегрева даже при максимальном токе 100 А
• Компактный размер - экономия места в щите, особенно в плотных сборках
• Рекомендовано для проектного ассортимента - гарантированная совместимость с другими изделиями EKF PROxima

Ограничения применения

• Не применяется вне закрытых электрощитов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Запрещено использовать для токов выше 100 А - возможен перегрев и деформация контактов
• Не рекомендуется для подключения проводов сечением менее 1,5 мм2 - слабый контакт и риск отсоединения
• Не предназначен для частого демонтажа - многократная затяжка винтов снижает долговечность контакта

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите ЖКХ
• Объединение заземляющих проводников от металлических корпусов оборудования в цехе
• Формирование общей точки PE+N в системе TN-C-S после входного автомата
• Сборка распределительных щитов для насосных станций, вентиляционных систем, конвейеров

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или раздавить провод
• При подключении алюминиевых проводов - нанесите антиоксидантную пасту на конец жилы
• Не располагайте шину рядом с источниками тепла (например, термореле или мощными предохранителями)
• При замене старой шины - сохраняйте цветовую маркировку проводов: голубой - N, жёлто-зелёный - PE
• Эта модель - часть серии EKF PROxima, поэтому легко сочетается с другими элементами этой линейки: автоматами, клеммами, DIN-рейками
