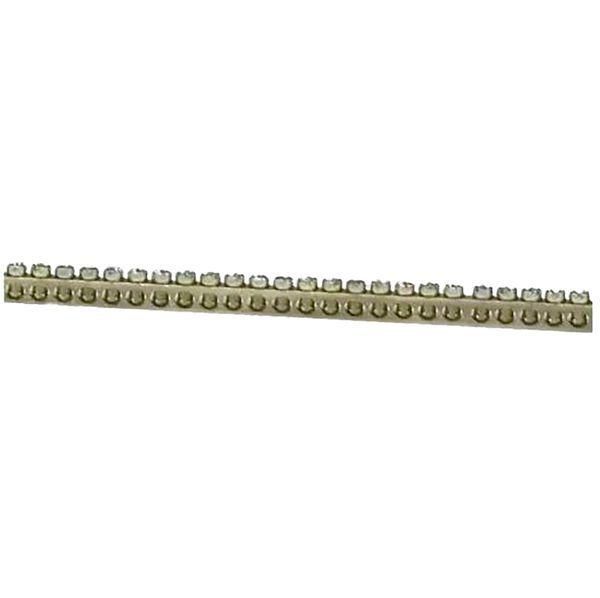

Шина PEN "ноль-земля" (6х9 мм) 1 метр 140 отв. для щитов Nova, Unix, Unix65| nv-k140 | EKF

Шина PEN ноль-земля 6х9 мм 1 метр 140 отверстий для щитов Nova, Unix, Unix65 EKF - это компактная сборная шина для одновременного соединения нулевых и защитных заземляющих проводников в распределительных щитах. Артикул nv-k140 обеспечивает надёжное подключение до 140 проводов, что делает её удобным решением для сложных систем заземления.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего проводника (N) и защитного заземляющего проводника (PE) в одном устройстве. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для установки в щитах серий Nova, Unix и Unix65 от EKF. Обеспечивает единое точечное заземление всех цепей, снижает риск потери контакта и упрощает проверку заземления.

Технические характеристики

• Размеры: 6×9 мм, длина 1 метр
• Количество отверстий: 140
• Номинальный ток: 125 А
• Материал: латунь с никелированным покрытием
• Способ присоединения: винтовой
• Способ монтажа: фиксация винтами
• Изоляция: нулевая часть установлена на изоляторе для предотвращения замыкания на корпус

Совместимость и монтаж

Шина совместима с DIN-рейкой и крепится через стандартные отверстия в щитах Nova, Unix и Unix65. Для монтажа требуется только отвертка. Каждый контакт рассчитан на один проводник сечением до 16 мм2 - рекомендуется использовать гильзы или наконечники для многожильных проводов. Установка выполняется после отключения питания. Расстояние между отверстиями позволяет легко размещать провода без перегрузки одного участка шины.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных устройств. Латунь с никелированием повышает коррозионную стойкость и снижает окисление контактов. Раздельная изоляция нулевой части исключает случайное замыкание с корпусом щита. Максимальный ток 125 А гарантирует безопасную работу в типичных бытовых и промышленных сетях.

Преимущества

• Уменьшает количество отдельных шин - вместо двух (N и PE) одна шина PEN
• Высокая плотность подключений: 140 точек на 1 метр
• Никелированное покрытие защищает от окисления и улучшает долговечность контактов
• Стандартная форма и размеры обеспечивают совместимость с популярными щитами EKF
• Изолированная нулевая секция снижает риск аварийных ситуаций

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызывает нагрев и выход из строя
• Не применяется в цепях переменного тока свыше 500 В
• Не подходит для установки вне закрытых щитов - отсутствует степень защиты IP
• Не допускается использование с проводами сечением более 16 мм2 - возможен плохой контакт и оплавление
• Не является заменой отдельной шине PE в системах TN-S - требует правильного проектирования системы заземления

Примеры использования

• Электрощит в многоэтажном доме - подключение нулей и заземлений от квартирных групп
• Производственный щит управления - соединение заземляющих проводов станков и автоматики
• Щит освещения - объединение нулевых проводов светильников и корпусов
• Аварийные системы - обеспечение единой точки заземления для UPS и резервных цепей

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - используйте наконечники для многожильных проводов
• Затягивайте винты равномерно, без перекоса - переусиливать нельзя, чтобы не повредить резьбу
• При использовании в сыром помещении регулярно проверяйте состояние контактов на наличие окислов
• Не смешивайте эту шину с обычными N- или PE-шинами в одной цепи - соблюдайте проектную схему заземления
• Для больших объектов используйте несколько шин параллельно - не перегружайте одну шину более чем 80–90% от номинала
