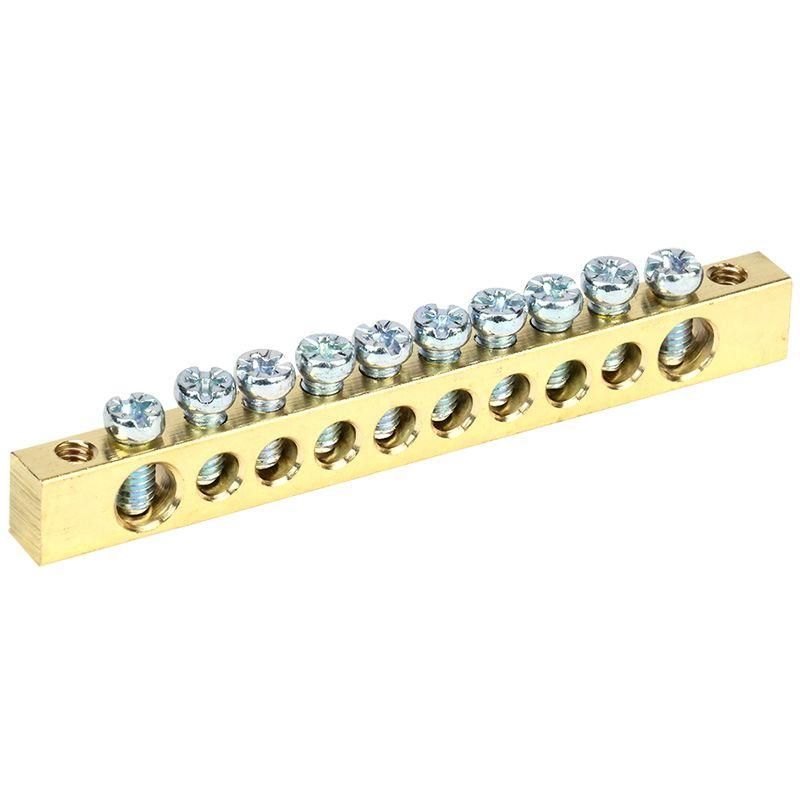

Шина PEN ''земля-ноль'' 6х9 мм 10х2 (10 группхкрепеж по краям), REXANT - 11-2367 MEET

Шина PEN "земля-ноль" 6х9 мм 10/2 (10 групп/крепеж по краям) от Rexant (арт. etm11-2367) - это компактная токоведущая шина для объединения нулевых и защитных проводников в распределительных щитах. Предназначена для надежного и безопасного подключения до десяти кабелей одновременно, особенно в условиях повышенной влажности.

Назначение и область применения

Шина PEN "земля-ноль" используется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Подходит для установки в промышленных, коммерческих и жилых распределительных щитах. Часто применяется в системах автоматизации, на станках, конвейерах, в HVAC-оборудовании и других объектах с высокой плотностью подключений.

Технические характеристики

• Размеры: 6×9 мм - сечение медной части, обеспечивающее пропускную способность до 100 А
• Количество контактов: 10 - возможность подключения до десяти проводников
• Материал: латунь с содержанием меди не менее 58% - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Номинальный ток: 100 А - рассчитана на длительную работу при нагрузке до этого значения
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с большинством стандартных силовых кабелей
• Способ монтажа: крепление на DIN-рейку - стандартная установка в щитах
• Условия эксплуатации: относительная влажность воздуха не выше 90%

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9 мм 10/2 монтируется на стандартную DIN-рейку шириной 35 мм. Крепится двумя винтами по краям корпуса - не требует дополнительных кронштейнов или адаптеров. Для подключения используйте провода сечением до 10 мм2. Винты имеют скругленную контактную поверхность - это снижает риск повреждения жил при затяжке. Убедитесь, что шина установлена на токоведущей шине (например, PE-шине) или на специальном изолирующем суппорте, чтобы исключить случайное замыкание на корпус щита.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для электроустановок напряжением до 1000 В. Материал латуни с высоким содержанием меди обеспечивает долговечность даже в агрессивной среде. Отсутствие внешней изоляции позволяет использовать шину только там, где она защищена от доступа посторонних лиц - внутри закрытого щита.

Преимущества

• Высокая теплостойкость и низкое сопротивление благодаря латунному сплаву
• Скругленные винты предотвращают перебивание жил проводов при монтаже
• Стандартное крепление на DIN-рейку - совместима с любыми типовыми щитами
• Экономия места: одна шина заменяет несколько отдельных клеммников
• Устойчивость к коррозии - подходит для помещений с повышенной влажностью

Ограничения применения

• Не предназначен для работы при влажности выше 90% - возможна потеря контакта
• Отсутствует изоляция - нельзя устанавливать вне закрытого щита или рядом с токоведущими частями без защиты
• Подходит только для проводов до 10 мм2 - не допускается использование больших сечений
• Не рекомендуется для постоянного выведения фазных проводов - предназначена исключительно для N и PE

Примеры использования

• Объединение всех защитных проводников (PE) в этажном щите многоквартирного дома
• Создание общей нулевой шины в промышленном щите управления насосной станцией
• Подключение нулевых проводов от нескольких частотных преобразователей в одном шкафу
• Замена набора отдельных клеммных колодок в старом щите для упрощения обслуживания

Практические советы

• Перед монтажом проверьте, что шина установлена на изолированном суппорте, если монтируете её не на токоведущую шину
• Затягивайте винты усилием 0,4–0,6 Нм - слишком сильная затяжка может повредить латунь
• Используйте наконечники типа НШВИ для многожильных проводов - это повысит надежность контакта
• Проверяйте температуру шины через 1–2 часа после первого включения - нагрев выше 40C указывает на плохой контакт
• Артикулы etm11-2367 и 11-2367 - это один и тот же продукт; различия в номерах связаны с внутренним учетом производителя
