Шина PEN ''земля-ноль'' 6х9 мм 14х2 (14 группхкрепеж по краям), REXANT - 11-2369 MEET

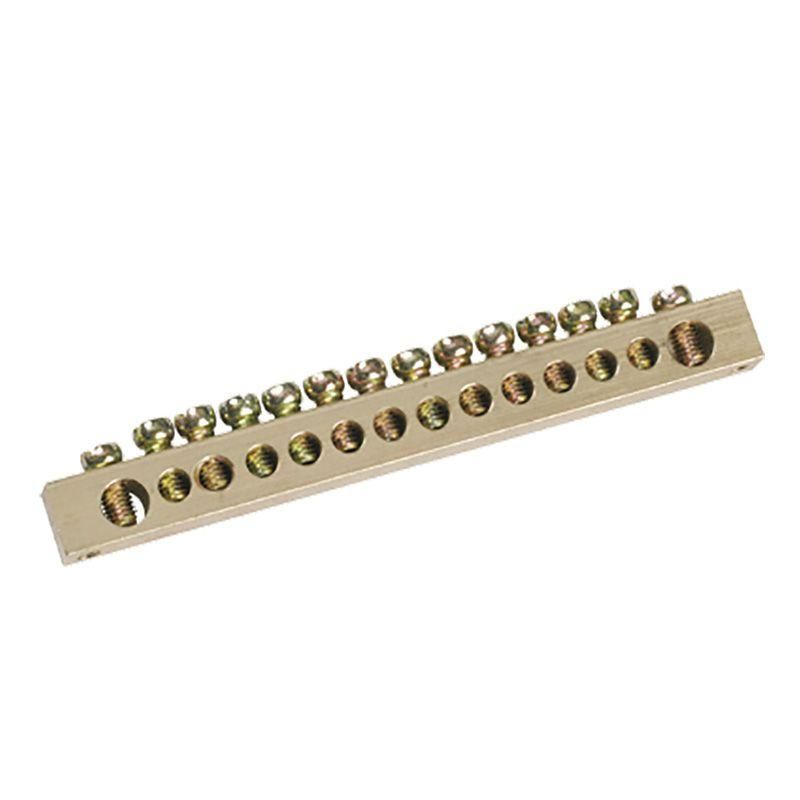

Шина PEN "земля-ноль" 6х9 мм 14/2 (14 групп/крепеж по краям) от Rexant (арт. 11-2369) обеспечивает надёжное объединение нулевых, защитных и фазных проводников в распределительных щитах. Эта шина применяется там, где требуется единая точка подключения нескольких цепей без изоляции, особенно в промышленных и коммерческих объектах.

Назначение и область применения

Шина PEN "земля-ноль" 6х9 мм 14/2 используется для создания единой точки соединения защитного нуля (PE) и рабочего нуля (N) в электрических щитах. Подходит для установки в промышленных, офисных и производственных распределительных устройствах. Часто применяется в системах TN-C-S и TN-S, когда необходимо развести PE и N после входа в помещение, либо объединить их на одной шине до разделения. Устанавливается на DIN-рейку или специальные кронштейны в модульных шкафах.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников
• Номинальный ток: 80 А - выдерживает нагрузку до 80 ампер без перегрева
• Сечение шины: 6×9 мм - обеспечивает достаточную проводимость для указанного тока
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с медными жилами этого сечения
• Материал: латунь с содержанием меди ≥58% - устойчив к коррозии, сохраняет хорошую проводимость
• Способ монтажа: на DIN-рейку - стандартный способ крепления в щитах
• Фиксация: крепление по краям - обеспечивает устойчивость при вибрациях и механических воздействиях

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9 мм 14/2 монтируется на стандартную DIN-рейку типа TS35. Для установки используются два крепёжных отверстия по краям корпуса - они позволяют закрепить шину болтами M4 или саморезами. Не требует дополнительных изоляционных элементов, так как работает напрямую на токоведущей шине или металлическом основании. Подключение проводов выполняется через винтовые зажимы с круглой контактной поверхностью - она снижает риск повреждения жилы при затяжке. Максимальное сечение подключаемого провода - 10 мм2; для больших жил потребуется другая модель.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, применяемым в промышленном электрооборудовании. Латунь с высоким содержанием меди обеспечивает долговечность и устойчивость к окислению. Шина не имеет собственной изоляции - её нельзя использовать вне металлического щита или на изолированных поверхностях. Температурный режим работы ограничен условиями средней влажности ≤90%. Не предназначен для открытой установки на улице или во влажных помещениях без защиты.

Преимущества

• Высокая прочность материала - латунь с 58%+ меди не теряет проводимости даже при длительной эксплуатации
• Скруглённые винты - защищают изоляцию и жилу от порезов при затяжке
• Удобное расположение 14 контактов - оптимально для распределения множества цепей
• Стандартное крепление на DIN-рейку - легко интегрируется в существующие щитовые решения
• Экономия места - заменяет несколько отдельных клеммных колодок

Ограничения применения

• Не допускается использование в условиях влажности выше 90%
• Не предназначена для установки вне металлических щитов - отсутствует изоляция
• Подходит только для проводов до 10 мм2 - для большего сечения нужна другая шина
• Не рекомендуется для частых демонтажей - многократная затяжка винтов может привести к износу резьбы
• Не подходит для переменного тока свыше 80 А - превышение вызывает перегрев

Примеры использования

• Объединение всех защитных проводников (PE) в промышленном щите станков
• Разводка нулевых проводов (N) в распределительном щите торгового центра
• Создание общей точки заземления в щитовой комнате производственного участка
• Замена набора одиночных клемм в старом щите для компактного и безопасного подключения

Практические советы

• Перед монтажом проверьте, чтобы шина была плотно закреплена на рейке - слабый контакт увеличивает сопротивление
• Не используйте силу при затяжке винтов - достаточно усилия, при котором провод не выпадает
• При подключении нескольких проводов одного сечения - равномерно распределяйте нагрузку между соседними контактами
• Проверяйте соответствие сечения провода - превышение 10 мм2 может привести к плохому контакту и нагреву
• После сборки щита сделайте контрольную диагностику тепловизором - все контакты должны иметь одинаковую температуру
• Для щитов с высокой влажностью (например, в бассейнах или холодильных камерах) используйте шину с изоляцией или герметичным исполнением - эта модель не подходит
