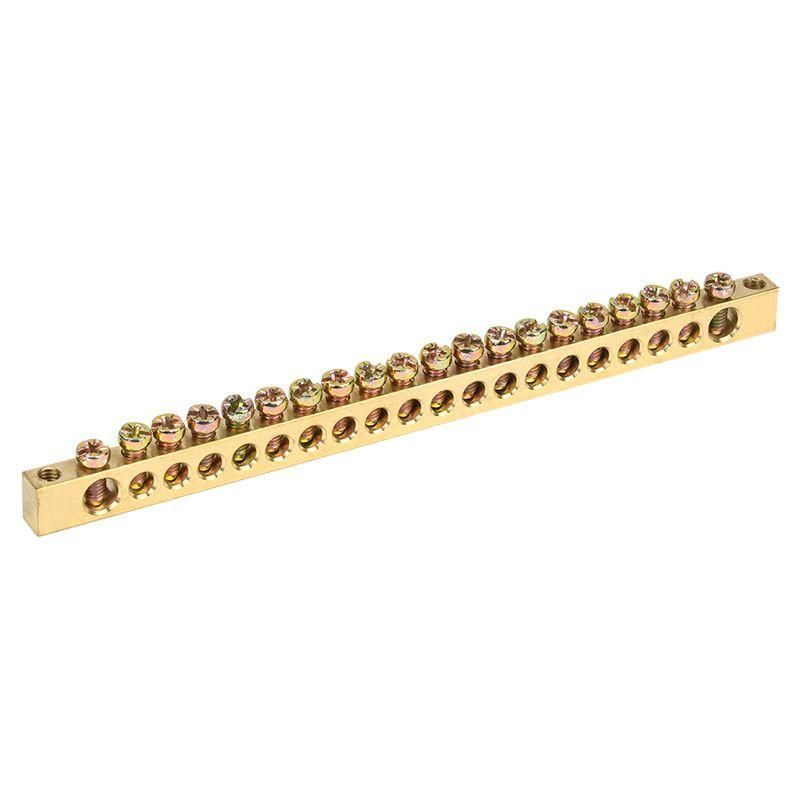

Шина PEN ''земля-ноль'' 6х9 мм 20х2 (20 группхкрепеж по краям), REXANT - 11-2370 MEET

Шина PEN "земля-ноль" 6х9 мм 20/2 (20 групп/крепеж по краям) от Rexant - это надежная распределительная шина для объединения нулевых и защитных проводников в электрощитах. Артикул 11-2370 обеспечивает устойчивое соединение до 20 проводников, подходит для промышленного и коммерческого оборудования.

Назначение и область применения

Шина PEN "земля-ноль" 6х9 мм 20/2 используется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Подходит для установки в силовых щитах, распределительных устройствах, автоматических выключателях и других системах, где требуется объединение нескольких проводников одного типа. Часто применяется в промышленных объектах: на станках, конвейерах, насосных станциях, вентиляционных системах.

Технические характеристики

• Количество контактов: 20 - позволяет подключить до 20 проводников
• Номинальный ток: 80 А - рассчитана на длительную работу при нагрузке до этого значения
• Сечение шины: 6×9 мм - оптимальная площадь для передачи тока и теплоотвода
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с медными жилами до указанного сечения
• Материал: латунь с содержанием меди ≥58% - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Способ монтажа: на DIN-рейку - стандартная фиксация в электрощитах
• Форма крепления: по краям - два болта для крепления к рейке или суппорту
• Рабочая влажность: не выше 90% - требует защиты от конденсата и постоянного воздействия воды

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9 мм 20/2 монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используются два крепежных отверстия по краям - они позволяют закрепить шину как на самой рейке, так и на специальном металлическом суппорте внутри шкафа. Установка выполняется после сборки основной части щита. Все винты имеют скругленную контактную поверхность - это исключает повреждение изоляции и срез жилы при затяжке. Не требует дополнительных изолирующих элементов, так как работает напрямую на токоведущей шине или заземляющем контуре.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, применяемым в промышленных электроустановках. Материал - латунь с высоким содержанием меди - снижает риск перегрева и окисления. Отсутствие внешней изоляции допускается только при условии правильной установки в защищённом щите с соблюдением норм ПУЭ. Шина не предназначена для открытой эксплуатации вне корпуса.

Преимущества

• Высокая надёжность соединений благодаря латунному материалу и скруглённым винтам
• Стандартный форм-фактор - легко заменяется и интегрируется в существующие решения
• Удобство обслуживания - все 20 точек доступны для проверки и замены без демонтажа всей шины
• Устойчивость к коррозии - особенно важно в условиях повышенной влажности

Ограничения применения

• Не использовать в помещениях с влажностью выше 90% без принудительной вентиляции или герметизации
• Запрещено монтировать в открытых местах - отсутствует изоляция, возможен контакт с токоведущими частями
• Подходит только для проводов сечением ≤10 мм2 - большие жилы не войдут в зажим
• Не предназначен для работы с алюминиевыми проводниками - материал шины и винтов рассчитан на медь
• Не рекомендуется для частых отсоединений - многократная затяжка винтов может привести к износу резьбы

Примеры использования

• Объединение всех PE-проводников в распределительном щите цеха
• Создание общей точки N+PE в щите управления лифтом
• Распределение нуля между несколькими автоматами в щите освещения торгового центра
• Подключение защитного провода к корпусу станка через шину в ящике управления

Практические советы

• Перед монтажом проверьте, чтобы сечение подключаемых проводов не превышало 10 мм2 - иначе невозможно плотное соединение
• Затягивайте винты усилием рук, без инструментов - переусилие может повредить резьбу или срезать жилу
• При использовании в сыром помещении (например, в бассейне или холодильной камере) обязательно используйте дополнительную защиту: термоусадочные трубки или пластиковую крышку
• Артикул 11-2370 совместим с большинством щитов Rexant и аналогичных серий - можно заказывать запасные шины без изменения комплектации
• Проверяйте целостность шины перед первым включением - убедитесь, что нет трещин, деформаций или следов коррозии
