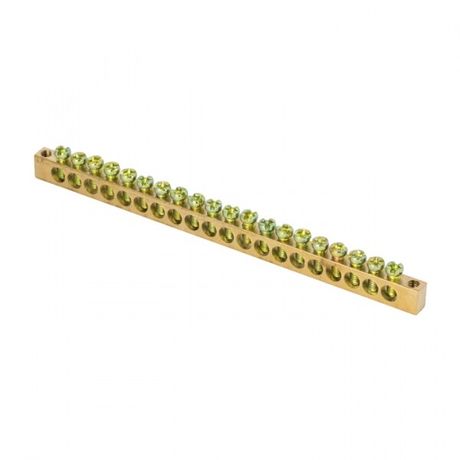

Шина PEN "ноль-земля" (6х9мм) 20 отверстий латунь крепеж по краям EKF PROxima | sn0-63-20-k

Шина PEN ноль-земля 6х9 мм 20 отверстий латунь крепеж по краям от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах промышленного и коммунального оборудования. Устройство обеспечивает безопасное соединение до 20 проводников сечением 1,5–10 мм2 при токе до 100 А.

Назначение и область применения

Шина PEN используется для объединения нулевого проводника (N) и защитного заземления (PE) в одном устройстве. Применяется в распределительных устройствах (НКУ), силовых щитах, пультах управления и других системах, где требуется единая точка подключения заземляющих и нулевых жил. Подходит для промышленных объектов, цехов, насосных станций, конвейерных линий и энергообъектов с высокой нагрузкой.

Технические характеристики

• Размеры: 6×9 мм - толщина и ширина контактной части
• Материал: латунь с оцинкованным покрытием - повышает коррозионную стойкость и совместимость с разными металлами
• Количество подключений: 20 отверстий с винтовым зажимом
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Температурный режим: от –40 C до +105 C
• Степень защиты: IP00 - без внешней защиты, требует установки внутри закрытого корпуса
• Количество полюсов: 1
• Цвет: натуральный цвет латуни

Совместимость и монтаж

Шина PEN ноль-земля 6х9 мм 20 отверстий латунь крепеж по краям монтируется на DIN-рейку через изоляторы (не входят в комплект). Крепление осуществляется винтами по краям корпуса - они обеспечивают фиксацию на опорной поверхности. Для подключения используются винты с круглой головкой, исключающие перерезание жилы при затяжке. Максимальное усилие затяжки - не более 0,8 Нм. Подключение возможно как для медных, так и для алюминиевых проводников благодаря оцинкованному покрытию контактов.

Безопасность и стандарты

Изоляторы изготовлены из самозатухающего пластика, соответствующего требованиям по пожарной безопасности. Конструкция соответствует ГОСТ Р 50030.2 и IEC 60947-7-1. Отсутствие степени защиты IP00 означает, что шина должна использоваться только в защищённых помещениях, недоступных для случайного прикосновения и вне воздействия влаги, пыли и механических повреждений.

Преимущества

• Оцинкованная латунь - устойчивость к окислению и возможность смешанного подключения меди и алюминия
• Круглая форма прижимного винта - предотвращает повреждение изоляции и жилы при затяжке
• Высокая плотность подключений - 20 точек на компактной платформе
• Рабочий диапазон температур - подходит для холодных и нагреваемых помещений
• Фиксация по краям - улучшает механическую устойчивость при вибрациях

Ограничения применения

• Не применяется в открытых условиях - степень защиты IP00 не допускает воздействия влаги, пыли и внешних факторов
• Запрещено использовать без изоляторов - прямой монтаж на металлический корпус вызывает замыкание
• Не предназначен для токов выше 100 А - превышение может привести к перегреву и деформации
• Подходит только для проводов сечением 1,5–10 мм2 - меньшие или большие жилы не будут надёжно зажаты

Примеры использования

• Объединение нулевых проводов в щите освещения производственного цеха
• Заземляющая шина в частном доме с системой TN-C-S
• Центральная точка PE/N в распределительном пункте насосной станции
• Подключение заземляющих проводников к автоматическим выключателям в щитовой комнате

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калиброванный обжим или зачистку до 10 мм2
• Затягивайте винты равномерно, без лишнего усилия - переусилие может повредить резьбу или латунь
• Используйте изоляторы с достаточной прочностью - рекомендуются пластиковые, рассчитанные на 100 А
• При подключении алюминиевых проводов - слегка протяните винт после прогрева системы (через 1–2 часа работы)
• Проверяйте доступность винтов для обслуживания - шина должна быть легко доступна для диагностики и ремонта
