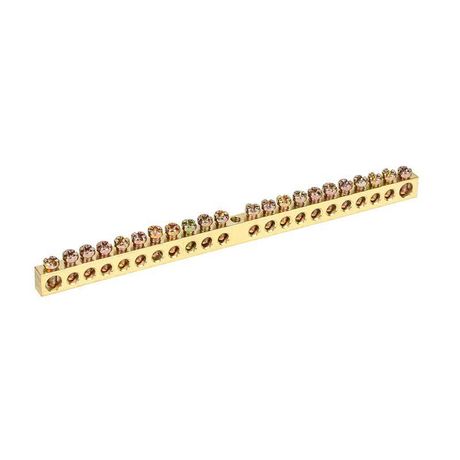

Шина PEN ''земля-ноль'' 6х9 мм 22х1 (22 группыхкрепеж по центру), REXANT - 11-2363 MEET

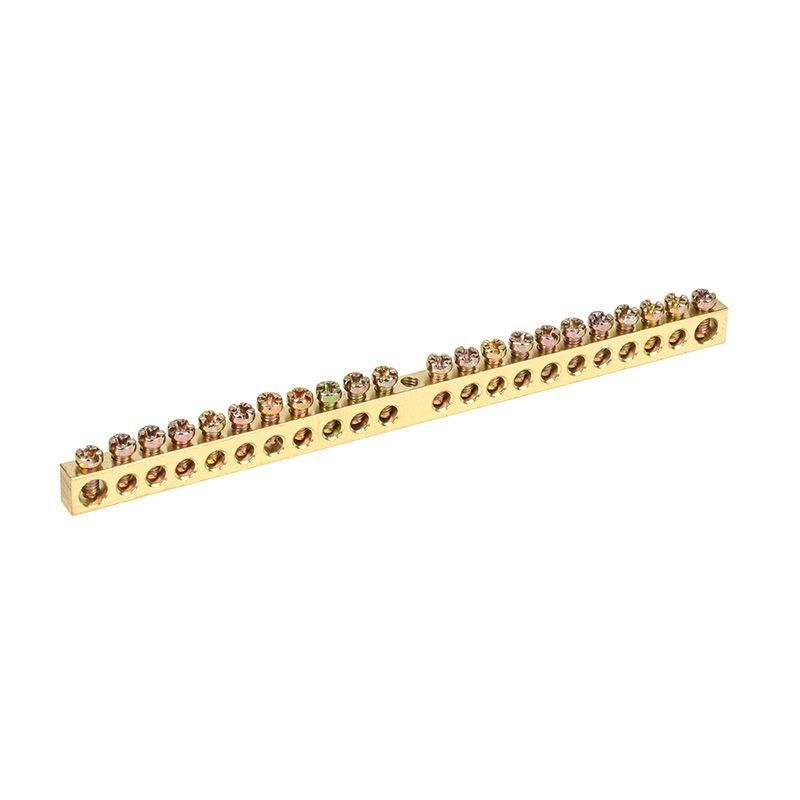

Шина PEN "земля-ноль" 6х9 мм 22/1 (22 группы/крепеж по центру) от Rexant - это компактная и надежная сборная шина для объединения нулевых и защитных проводников в распределительных щитах. Артикулы etm11-2363 и 11-2363 подходят для промышленного и коммерческого электрооборудования, где требуется устойчивое соединение нескольких проводов на одной точке.

Назначение и область применения

Шина PEN "земля-ноль" используется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников - то есть для реализации системы TN-C-S или TN-C. Подходит для установки в силовые щиты, распределительные устройства и шкафы управления. Часто применяется в системах автоматизации, на станках, конвейерах, в HVAC-системах и других объектах с большим количеством подключаемых цепей.

Технические характеристики

• Количество контактов: 22 - позволяет подключить до 22 проводников одновременно
• Номинальный ток: 80 А - рассчитана на длительную работу при нагрузке до этого значения
• Сечение шины: 6×9 мм - обеспечивает достаточную тепловую и электрическую стабильность
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с медными жилами этого сечения
• Материал: латунь с содержанием меди не менее 58% - гарантирует низкое переходное сопротивление и долгий срок службы
• Способ монтажа: крепление на DIN-рейку - стандартная установка в любые типовые щиты
• Фиксация: крепление по центру - обеспечивает равномерное распределение усилий и устойчивость

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9 мм 22/1 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть её на рейку - дополнительные крепления не требуются. Установка возможна как в металлических, так и в пластиковых корпусах, если внутри предусмотрено место для DIN-рейки. Винты шины рассчитаны на провода сечением до 10 мм2; использование проводов большего сечения запрещено - это может повредить контактную площадку.

Безопасность и стандарты

Изделие соответствует требованиям к качеству электрических соединений в соответствии с ГОСТ Р 50030.2 и IEC 60947-7. Материал латуни обеспечивает устойчивость к окислению, а скругленная форма контактной части винта снижает риск перегиба или среза жилы при затяжке. Эксплуатация допускается при относительной влажности воздуха до 90% - не рекомендуется применение в условиях постоянного воздействия воды или конденсата.

Преимущества

• Высокая плотность контактов - 22 точки на компактной шине экономят место в щите
• Латунная основа - устойчива к коррозии даже в условиях повышенной влажности
• Скругленные винты - минимизируют повреждение изолирующей оболочки и жилы при монтаже
• Стандартный монтаж на DIN-рейку - совместима с большинством промышленных щитов
• Отсутствие изолятора - позволяет напрямую соединяться с токоведущими элементами щита, исключая лишние переходы

Ограничения применения

• Не предназначен для работы при температуре выше +60C - превышение может вызвать деформацию материала
• Запрещено использовать с проводниками сечением более 10 мм2 - риск повреждения винтов и потери контакта
• Не следует устанавливать в местах с постоянным попаданием воды - хотя IP-класс не указан, материал не защищен от прямого брызгания
• Не подходит для подключения алюминиевых проводов - латунь и алюминий образуют гальванопару, что приводит к быстрому разрушению контакта

Примеры использования

• Объединение всех PE-проводников от розеток в этажном щите
• Подключение нулевых проводов от автоматических выключателей в промышленном щите управления
• Создание общей точки N+PE в системе TN-C-S перед входом в помещение
• Распределение нуля между несколькими устройствами защиты (УЗО, дифавтоматы)

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤10 мм2 - используйте калибровщик или штангенциркуль
• Затягивайте винты рукой до упора, затем слегка - не переусердствуйте, чтобы не сорвать резьбу
• Если шина устанавливается рядом с фазными шинами, соблюдайте минимальный зазор 10–15 мм для безопасности
• После монтажа проверьте надежность контактов легким покачиванием каждого провода - он не должен двигаться
• Артикулы etm11-2363 и 11-2363 взаимозаменяемы - выбирайте по доступности, они идентичны по исполнению
