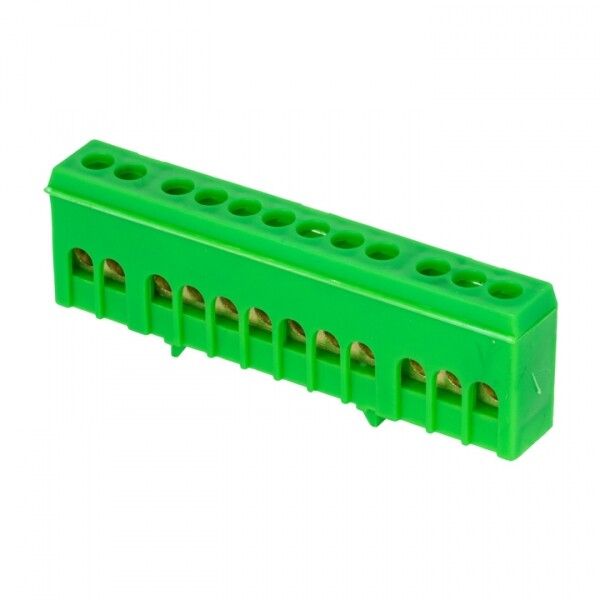

Шина нулевая PE 6х9 12 отверстий зеленый изолированный корпус на DIN-рейку латунь розн. стикер PROxima EKF sn0-63-12-ig-r

Шина нулевая PE 6х9 мм 12 отверстий латунь зеленый изолированный корпус на DIN-рейку от EKF серии PROxima — это надёжное решение для организации систем заземления и нулевого провода в распределительных щитах. Подходит для промышленного оборудования и НКУ, обеспечивает безопасное соединение проводников сечением 1,5–10 мм².

Назначение и область применения

Эта шина используется для присоединения заземляющих проводников (PE) в электрических щитах. Применяется в промышленных установках, автоматических линиях, станциях управления и других объектах, где требуется централизованное заземление нескольких circuit’ов. Установка на DIN-рейку делает её удобной для сборки в типовых распределительных устройствах.

Технические характеристики

• Тип: шина заземления PE (не нулевая N)
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Количество точек подключения: 12
• Сечение подключаемых проводов: 1,5 – 10 мм²
• Форм-фактор: 6×9 мм (высота × глубина)
• Способ подключения: винтовой
• Степень защиты: IP20 (защита от прикосновения, но не от воды и пыли)
• Рабочая температура: от -40 °C до +105 °C
• Корпус: зелёный изолирующий пластик, самозагасающий (V-0)
• Ударопрочность: да
• Количество полюсов: 1

Совместимость и монтаж

Шина нулевая PE 6х9 мм 12 отверстий латунь зеленый изолированный корпус на DIN-рейку монтируется на стандартную DIN-рейку типа TS35. Для фиксации используются защёлки на корпусе — достаточно плотно прижать шину к рейке до характерного щелчка. Каждое отверстие рассчитано на один проводник; рекомендуется не перегружать одно гнездо несколькими жилами. Винты затягиваются отвёрткой с плоским лезвием. Максимальный момент затяжки не указан — используйте осторожность, чтобы не повредить резьбу.

Безопасность и стандарты

Изоляционный корпус выполнен из самозагасающего пластика, соответствует требованиям UL94 V-0. Материал контактов — оцинкованная латунь — обеспечивает устойчивость к окислению и совместимость с медными и алюминиевыми проводами. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначен для работы во влажных средах или на улице.

Преимущества

• Оцинкованное покрытие контактов позволяет подключать как медные, так и алюминиевые проводники без риска электрохимической коррозии.
• Круглое основание винта исключает перерезание жилы при затяжке — снижает риск плохого контакта.
• Изолированный корпус предотвращает случайные замыкания между соседними шинами.
• Высокая термостойкость (до +105 °C) обеспечивает работу даже в нагреваемых щитах.
• Зелёный цвет соответствует стандартному обозначению заземления (PE), что упрощает визуальную диагностику.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием брызг — степень защиты IP20 недостаточна.
• Не допускается подключение проводов сечением менее 1,5 мм² или более 10 мм² — возможен перегрев или механическая деформация контакта.
• Не является комбинированной шиной N+PE — для объединённых систем нужна другая модель.
• Не рекомендуется использовать в высокочастотных цепях — не оптимизирована для импульсных нагрузок.

Примеры использования

• Подключение заземляющих проводов от частотных преобразователей на производстве.
• Объединение заземляющих проводников от трёхфазных двигателей в распределительном щите цеха.
• Центральное заземление всех металлических корпусов станков в автоматизированной линии.
• Сборка заземления в щитах управления насосными станциями и компрессорами.

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм² — слишком тонкий провод плохо фиксируется, слишком толстый — не войдёт.
• Не затягивайте винты чрезмерно — латунь мягче стали, легко деформируется.
• При использовании алюминиевых проводов перед подключением удалите оксидную плёнку и нанесите антиоксидантную пасту.
• При групповой установке нескольких шин соблюдайте минимальный зазор между ними — не менее 10 мм для безопасности и теплоотвода.
• Артикул sn0-63-12-ig-r — единственный в серии PROxima с таким сочетанием: 12 отверстий, латунь, зелёный корпус, DIN-монтаж.
