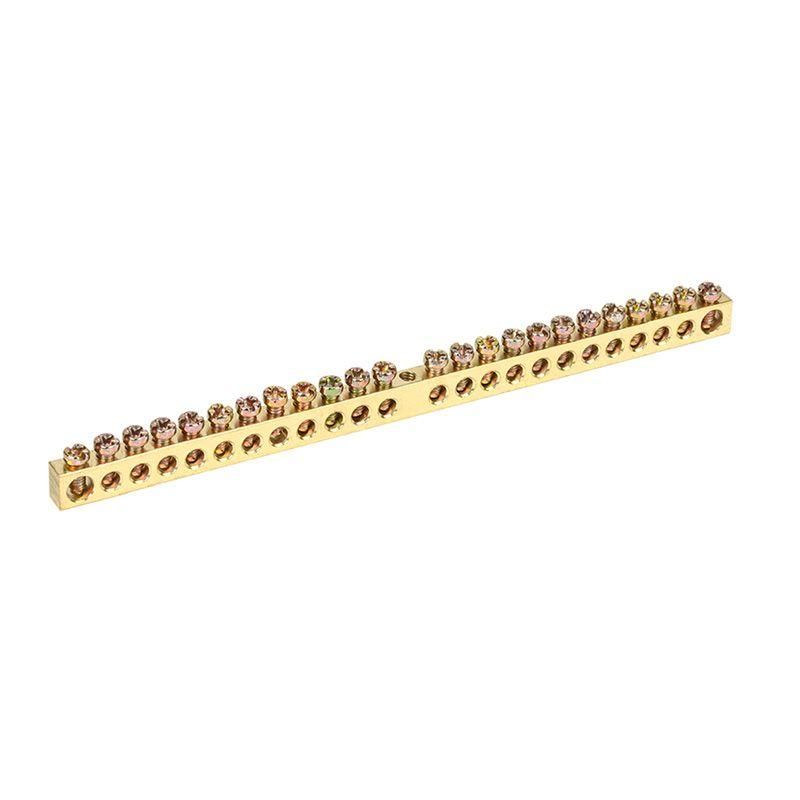

Шина PEN ''земля-ноль'' 6х9 мм 24х1 (24 группыхкрепеж по центру), REXANT - 11-2364 MEET

Шина PEN "земля-ноль" 6х9 мм 24/1 (24 группы/крепеж по центру) от Rexant - это компактная и надежная сборная шина для объединения нулевых и защитных проводников в распределительных щитах. Артикулы etm11-2364 и 11-2364 обеспечивают устойчивый контакт при больших нагрузках, подходят для промышленного и коммерческого оборудования.

Назначение и область применения

Шина PEN "земля-ноль" 6х9 мм 24/1 используется для создания единой точки соединения нулевого рабочего (N) и защитного (PE) проводников в электрических щитах. Подходит для установки в промышленных, торговых и административных объектах, где требуется надежное заземление и зануление. Часто применяется в силовых щитах с большим количеством автоматических выключателей, УЗО и других устройств.

Технические характеристики

• Количество контактов: 24 - позволяет подключить до 24 проводников одновременно
• Номинальный ток: 80 А - рассчитана на длительную работу при токах до этого значения
• Сечение шины: 6×9 мм - обеспечивает достаточную тепловую и электрическую стойкость
• Диапазон сечений подключаемых проводов: до 10 мм2 - совместима с медными жилами до указанного сечения
• Материал: латунь с содержанием меди ≥58% - гарантирует низкое переходное сопротивление и долгий срок службы
• Способ монтажа: на DIN-рейку - стандартная фиксация в любых типовых щитах
• Крепление: по центру - устанавливается на одну точку, требует равномерного усилия при закреплении
• Рабочая влажность: не выше 90% - не рекомендуется для помещений с постоянным конденсатом или повышенной сыростью без защиты

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9 мм 24/1 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть её на рейку и закрепить одним болтом в центральном креплении. Все винты имеют скругленную контактную поверхность - это снижает риск повреждения изолирующей оболочки провода при затяжке. Перед подключением проверьте, чтобы сечение провода не превышало 10 мм2. Не используйте инструменты с острыми губками - лучше применять крестовые или плоские отвертки с регулируемым моментом.

Безопасность и стандарты

Изделие соответствует требованиям к качеству материалов и электробезопасности, характерным для промышленных шин. Материал - латунь с высоким содержанием меди - обеспечивает устойчивость к окислению и термическим перегрузкам. Шина не имеет внешней изоляции - поэтому обязательна установка в закрытые щиты с доступом только для обслуживающего персонала. Наличие центрального крепления исключает боковое смещение при вибрациях.

Преимущества

• Высокая плотность контактов - 24 точки на минимальной площади
• Скругленные винты - предотвращают повреждение жил при затяжке
• Стандартный монтаж на DIN-рейку - совместима с большинством щитов
• Устойчивость к коррозии благодаря составу латуни
• Централизованное крепление - минимизирует деформацию при температурных изменениях

Ограничения применения

• Не предназначен для работы вне закрытых щитов - отсутствие изоляции делает ее опасной при открытой эксплуатации
• Не допускается использование в условиях влажности свыше 90% - возможна коррозия и потеря контакта
• Подходит только для проводов до 10 мм2 - более толстые жилы не войдут в зажим
• Не является изолированной шиной - нельзя использовать вместо фазной шины или в цепях с напряжением выше 1000 В без согласования с проектом

Примеры использования

• Объединение всех PE/N проводников в щите управления станком
• Сборка нулевой шины в распределительном щите офисного здания
• Формирование контура заземления в системе TN-C-S после входного автомата
• Подключение защитных проводников от нескольких УЗО в одном ряду

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не превышайте 10 мм2
• Затягивайте винты рукой с помощью отвертки, не переусердствуйте - латунь мягче стали
• При использовании многожильных проводов - обязательно используйте наконечники типа НШВИ
• Не располагайте шину рядом с источниками тепла - даже при хорошей теплоотводящей способности латуни перегрев снижает срок службы
• Проверяйте надежность контактов через год после установки - особенно в условиях частых включений/выключений
