Шина PEN "ноль-земля" (6х9мм) 24 отверстия латунь крепеж по центру EKF PROxima | sn0-63-24

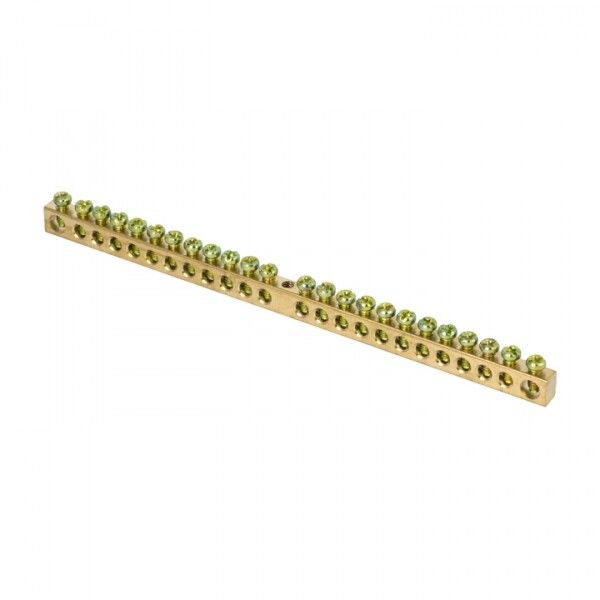

Шина PEN ноль-земля 6х9 мм 24 отверстия латунь крепеж по центру от EKF серии PROxima - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах промышленного и коммунального оборудования. Латунная контактная группа и оцинкованное покрытие обеспечивают долговечную работу даже при смешанном использовании меди и алюминия.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) и заземляющих проводников (PE) в электрических щитах. Подходит для установки в комплектных распределительных устройствах (КРУ), щитах автоматики и силовых пультах. Применяется в промышленных объектах, на производственных линиях, в насосных станциях и других местах, где требуется надёжное и массовое подключение заземления и нуля.

Технические характеристики

• Размеры: 6×9 мм - толщина и высота профиля, определяющие механическую прочность и тепловые возможности
• Количество точек подключения: 24 отверстия - позволяют подсоединить до 24 проводников одновременно
• Номинальный ток: 100 А - способна выдерживать длительную нагрузку до этого значения
• Номинальное напряжение: 400 В - рассчитана на использование в трёхфазных сетях 380–400 В
• Диапазон сечений подключаемых проводов: 1,5–10 мм2 - совместима с большинством стандартных жил
• Материал: латунь с оцинкованным покрытием - обеспечивает хорошую проводимость и антикоррозийную стойкость
• Тип подключения: винтовой - фиксация провода гайкой и болтом с плоским основанием
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +105 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Количество полюсов: 1 - одна шина выполняет функции N и PE одновременно
• Цвет: латунь - естественный цвет материала, без окраски

Совместимость и монтаж

Шина крепится к DIN-рейке через изоляторы (не входят в комплект, необходимо приобрести отдельно). Монтаж осуществляется с помощью винтов, расположенных по центру каждого отверстия. Для правильной сборки:

• Изоляторы должны быть установлены перед креплением шины - они предотвращают замыкание на корпус щита
• Подходящий диаметр отверстия под винт соответствует стандартным крепёжным элементам M4–M5
• Посадочный диаметр отверстия - 6 мм; используйте провода сечением не более 10 мм2, чтобы избежать перегрузки контакта
• Не затягивайте винты сверх меры - это может повредить латунную контактную группу

Безопасность и стандарты

Шина соответствует требованиям к устройствам для нулевых и заземляющих проводников согласно ГОСТ Р 50030.2 и IEC 60947-7. Изоляторы изготовлены из самозагасающего пластика - материал не поддерживает горение, что снижает риск распространения огня при аварии. Оцинкованное покрытие винтов и контактной группы защищает от электрохимической коррозии при работе с алюминием и медью.

Преимущества

• Одинаковая работоспособность с медными и алюминиевыми проводниками благодаря оцинкованному покрытию
• Круглое основание винта исключает перерезание жилы при затяжке - сохраняет целостность провода
• Высокая плотность отверстий (24 точки) - экономит место в щите при множественных подключениях
• Латунь как основной материал - отличная проводимость и долговечность
• Широкий температурный диапазон - подходит для работы в неотапливаемых и суровых условиях

Ограничения применения

• IP00 - нельзя использовать вне закрытого щита, даже в помещении с контролируемой средой
• Не предназначен для подключения проводов сечением менее 1,5 мм2 - возможен плохой контакт
• Не рекомендуется применять в качестве единственного заземляющего элемента в системах TN-C - требуется отдельный PE-проводник
• Запрещено использовать в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Объединение всех заземляющих проводов от станков на производстве
• Подключение нулевых жил от нескольких частотных преобразователей в одном щите
• Распределение PEN-проводника после входного автомата в щите освещения многоквартирного дома
• Формирование общей шины N+PE в распределительном пункте насосной станции

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - слишком толстый провод не войдёт, слишком тонкий будет плохо зажат
• Используйте только оцинкованные или латунные винты при замене - другие металлы вызывают гальваническую коррозию
• При подключении алюминиевых проводов слегка протяните винт через 1–2 недели после запуска - металл “утяжелеет” и контакт ослабнет
• Для удобства обслуживания размещайте шину в доступной части щита - рядом с другими нулевыми и заземляющими шинами
• Артикул sn0-63-24 - это конкретная модель из серии PROxima; при замене убедитесь, что новый аналог имеет те же размеры и количество отверстий
