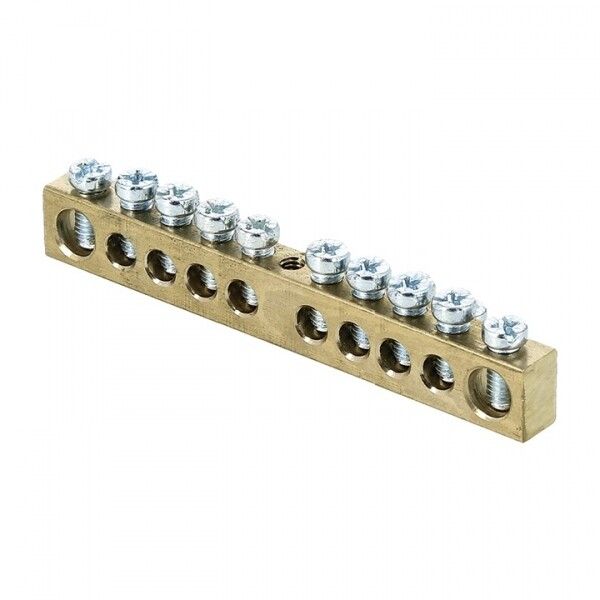

Шина PEN "ноль-земля" (6х9мм) 10 отверстий латунь крепеж по центру розничный стикер EKF PROxima | sn0-63-10-r

Шина PEN ноль-земля EKF PROxima (арт. sn0-63-10-r) - это надёжный элемент для объединения нулевых и заземляющих проводников в распределительных щитах. Латунная контактная группа и винтовые соединения обеспечивают долговечную передачу тока до 100 А, а компактный размер 6×9 мм делает её удобной для монтажа в ограниченном пространстве.

Назначение и область применения

Шина PEN используется для объединения нулевого проводника (N) и защитного заземления (PE) в однофазных и трёхфазных системах с TN-C-S и TN-S. Применяется в промышленных и коммерческих распределительных устройствах (НКУ): силовые щиты, панели управления, станции автоматизации. Подходит для объектов с высокой плотностью подключений - производственные линии, насосные станции, системы освещения.

Технические характеристики

• Количество подключений: 10 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Материал контактов: латунь с оцинкованным покрытием
• Габариты: 6 × 9 мм
• Тип подключения: винтовой
• Способ монтажа: крепление через центральный винт
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Цвет: натуральная латунь

Совместимость и монтаж

Шина EKF PROxima sn0-63-10-r крепится к DIN-рейке или изолирующей поверхности через центральное отверстие. Для фиксации используются стандартные крепёжные винты M4–M6 (не входят в комплект). Установка возможна только внутри закрытого электрошкафа - из-за IP00 требуется исключение доступа к токоведущим частям. Каждый винт рассчитан на один проводник; допускается подключение как меди, так и алюминия благодаря оцинкованному покрытию контактов. Не рекомендуется использовать с проводами меньше 1,5 мм2 или больше 10 мм2 - риск перегрева или повреждения жилы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин нулевого и защитного заземления. Материалы изоляторов - самозагасающий пластик, не поддерживающий горение. Конструкция винтов с круглым основанием исключает защемление и перерезание жилы при затяжке. Элемент не предназначен для работы вне герметичного корпуса - открытый монтаж запрещён.

Преимущества

• Оцинкованная латунь обеспечивает устойчивость к окислению и совместимость с медными и алюминиевыми проводами
• Круглое основание винта снижает риск механического повреждения жилы при затяжке
• Высокая теплостойкость (до +105 C) - работает даже в нагретых помещениях
• Компактный форм-фактор - экономит место в щите
• Произведено в рамках серийного ассортимента EKF PROxima - гарантия качества и стандартизации

Ограничения применения

• Не применяется в условиях повышенной влажности или на открытом воздухе - степень защиты IP00 не защищает от пыли и воды
• Запрещено подключение более одного провода в одно отверстие - нарушение целостности контакта
• Не подходит для многожильных проводов с грубой оплеткой без наконечников - риск плохого контакта
• Требуется обязательная установка в закрытый металлический или пластиковый щит

Примеры использования

• Объединение N и PE в этажных распределительных щитах ЖКХ
• Подключение заземляющих проводов к станкам на производстве
• Центральный пункт заземления в системах автоматизации конвейеров
• Распределение нуля в щитах HVAC и системах освещения

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - используйте наконечники для многожильных проводов
• Затягивайте винты моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не деформировать латунь
• При использовании алюминиевых проводов нанесите антиоксидантную пасту на контакт
• Убедитесь, что шина EKF PROxima sn0-63-10-r установлена на изоляторе, особенно если монтируется на металлическом корпусе
• Для больших количеств подключений - рассмотрите использование нескольких шин параллельно вместо перегрузки одной
