Шина PEN "земля-ноль" 6х9мм 10/2 (10групп/креп по краям) | YNN11-10-100 IEK

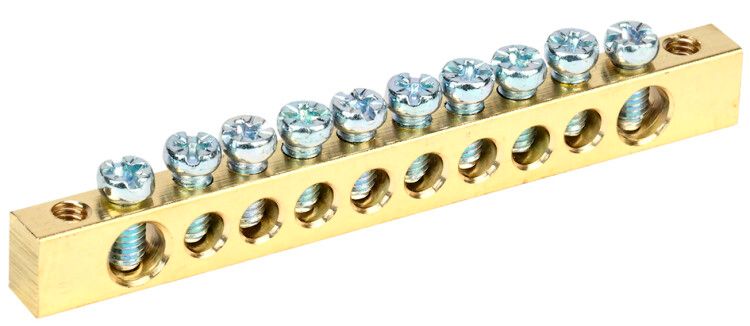

Шина PEN земля-ноль 6х9 мм 10/2 (10 групп, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-10-100 обеспечивает коммутацию до десяти групп проводов с использованием крепления по краям, что упрощает сборку шкафов с ограниченным пространством.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 10/2 используется для объединения нулевых проводников в электроустановках напряжением до 380 В. Применяется в распределительных щитах жилых, общественных и промышленных объектах - например, в этажных щитах, щитах автоматизации, системах освещения и силовых установках. Подходит для подключения как одиночных проводов, так и групп кабелей от нескольких потребителей.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичной квартирной или промышленной группы
• Габариты: 6 мм толщиной × 9 мм шириной - компактный профиль для плотной укладки
• Количество контактных точек: 10 - позволяет подключить до 10 проводников
• Материал: латунь - высокая электропроводность и устойчивость к коррозии
• Диапазон сечений подключаемых проводов: до 16 мм2 - совместима с большинством бытовых и промышленных кабелей
• Рабочий температурный диапазон: от -40 до +50 C - работает в холодных помещениях и нагреваемых щитах
• Срок службы: 15 лет - рассчитана на долговременную эксплуатацию без замены
• Цвет: желтый - визуальное отличие от фазных шин, соответствует цветовой маркировке PE/N
• Отделка: необработанная - требует осторожного обращения при монтаже, чтобы не повредить поверхность

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 10/2 крепится исключительно по краям - через специальные крепёжные отверстия, которые позволяют закрепить её либо на DIN-рейку с помощью угловых изоляторов, либо прямо на стенку щита. Для монтажа на DIN-рейку требуется использовать отдельные изоляторы типа 8/2 или 14/2 (не входят в комплект). Устанавливается на металлическую или пластиковую панель щита с предварительным сверлением отверстий под болты. Рекомендуется использовать наконечники-гильзы при подключении многожильных медных проводов сечением до 16 мм2 - это предотвращает ослабление контакта и перегрев.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к качеству материалов и электробезопасности, применяемым в России для оборудования класса IP20. Соответствует принципам разделения PEN-проводника на N и PE, установленным ГОСТ 31565–2012. Наличие желтой окраски соответствует нормам маркировки защитного провода. Отсутствие покрытия не снижает безопасность, но требует контроля за состоянием поверхности при длительной эксплуатации в условиях повышенной влажности.

Преимущества

• Высокая проводимость латуни обеспечивает минимальные потери энергии и устойчивость к нагреву при номинальном токе
• Удобное расположение 10 контактов позволяет снизить количество переходных элементов в щите
• Крепление по краям экономит место внутри шкафа - идеально для компактных решений
• Совместимость с проводами до 16 мм2 делает её универсальной для большинства задач
• Долгий срок службы (15 лет) снижает затраты на обслуживание

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли (IP20)
• Не подходит для подключения алюминиевых проводов - материал латуни несовместим с алюминием без специальных переходников
• Не имеет встроенного крепления на DIN-рейку - требуются дополнительные изоляторы
• Необработанная поверхность может подвергаться окислению в агрессивных средах - не рекомендуется для химических цехов или сырых подвалов без защиты

Примеры использования

• Подключение нулевых проводов от 10 квартир в этажном щите
• Объединение защитных проводников (PE) от розеток, светильников и бытовой техники в распределительном щите офисного здания
• Сборка нулевой шины в щите управления конвейерной линией с несколькими двигателями
• Замена старой шины в модернизируемом щите с сохранением существующего крепления

Практические советы

• Перед монтажом проверьте, что сечение подключаемых проводов не превышает 16 мм2 - иначе возможен перегрев и потеря контакта
• Используйте наконечники-гильзы для всех многожильных проводов - даже если они кажутся “плотными”
• При креплении на DIN-рейку обязательно используйте изоляторы 8/2 или 14/2 - прямой монтаж на рейку недопустим
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить латунную шину
• При установке в щит с высокой влажностью - дополнительно герметизируйте места подключения термоусадкой или изолирующими колпачками
• Артикул ynn11-10-100 от IEK - оптимальный выбор для проектов с рекомендованным ассортиментом, особенно при стандартизированной сборке щитов
