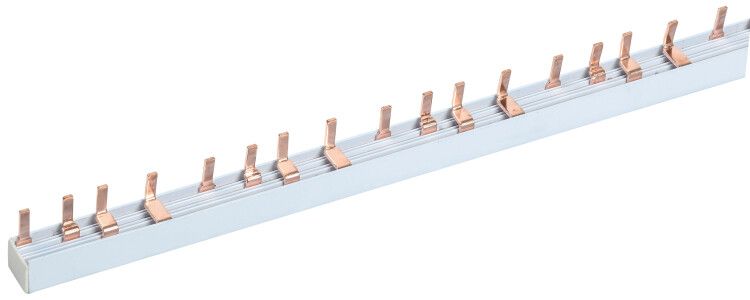

Шина соединительная типа PIN (штырь) четырехфазная 63А (1м) - YNS21-4-063 IEK

Шина соединительная типа PIN (штырь) четырехфазная 63А (длина 1м) от IEK обеспечивает надёжную и компактную коммуникацию между автоматическими выключателями и устройствами защиты в распределительном щите. Артикул yns21-4-063 предназначен для систем с высокой плотностью установки и требует минимального места при подключении нескольких аппаратов.

Назначение и область применения

Шина используется для создания единой точки питания группы автоматических выключателей (ВА), дифференциальных автоматов (АД), выключателей дифференциальных (ВД) и выключателей нагрузки (ВН). Подходит для сборки щитов в жилых, офисных и промышленных объектах, где важно уменьшить количество проводов и повысить скорость монтажа. Применяется там, где требуется равномерное распределение тока по нескольким фазам и точная согласованность по шагу установки.

Технические характеристики

• Номинальный ток: 63 А - постоянная допустимая нагрузка без перегрева;
• Частота и фазность: четырёхфазная (L1, L2, L3, N);
• Поперечное сечение: 274 мм2 - обеспечивает низкое переходное сопротивление и минимизирует потери энергии;
• Кратковременная устойчивость: выдерживает ток короткого замыкания до 12 кА за время действия защиты;
• Номинальное импульсное напряжение: 4 кВ - соответствует требованиям к изоляционной прочности при скачках напряжения;
• Шаг контактов: 18 мм - совместим с аппаратурой шириной 1 модуль (17,5 мм);
• Количество контактов: 52 - позволяет подключить до 13 аппаратов по каждой из 4 фаз;
• Материал: латунь - хорошая проводимость, антикоррозийная стойкость;
• Изоляция: да - корпус выполнен из изолирующего материала, предотвращает случайные замыкания;
• Цвет: серый - стандартизованный цвет для промышленных решений;
• Диапазон температур: от –45 C до +40 C - работает в холодных помещениях и нагретых щитах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации.

Совместимость и монтаж

Шина совместима с любыми аппаратами, установленными на DIN-рейке с шагом 18 мм. Каждый контакт предназначен для одного автомата - один вход/выход на каждую фазу. Монтаж выполняется путём вставления выводов аппаратов прямо в гнёзда шины. Убедитесь, что глубина зажима контакта соответствует стандарту EN 60947. Нельзя использовать с оборудованием, имеющим шаг более 18 мм (например, полуторамодульные устройства). Для таких случаев нужны шины с шагом 27 мм.

Безопасность и стандарты

Произведена в соответствии с требованиями к качеству и безопасности для электрооборудования в РФ и ЕАЭС. Соответствие нормам по тепловому воздействию и механической прочности проверено испытаниями. Изоляция препятствует доступу к токоведущим частям даже при открытых крышках щита. Отсутствие внешних оголённых участков снижает риск поражения током при обслуживании.

Преимущества

• Ускоряет монтаж - вместо множества перемычек одна шина заменяет десятки проводов;
• Обеспечивает равномерное распределение тока между всеми фазами;
• Улучшает теплоотведение благодаря большому сечению и материалу - меньше нагрева в местах соединений;
• Удобна для диагностики - все подключения видны и легко проверяемы;
• Стабильность контактов - латунные элементы сохраняют давление и не окисляются при длительной работе.

Ограничения применения

• Не применяется для оборудования с шагом 27 мм - потребуется другая модель;
• Запрещается использование сверх номинала - максимальный ток 63 А; нельзя применять её как замену для шин на 100–125 А;
• Не рекомендуется для помещений с повышенной запылённостью выше IP54 без дополнительной защиты;
• Не предназначена для работы вне закрытых распределительных шкафов - должна находиться внутри корпуса с уровнем защиты не ниже IP4X.

Примеры использования

• Щит освещения в многоквартирном доме - подключение 12 автоматов на три фазы и ноль;
• Промышленный щит управления станком - питание трёх двигателей через автоматы и дифзащиту;
• Распределительный пункт торгового центра - организация питания этажных щитков от одной шины;
• Автономные системы солнечной энергии - сборка DC-распределителей с защитой по фазам.

Практические советы

• Перед установкой проверьте соответствие ширины аппаратов шагу 18 мм - используйте мерную рейку;
• Не затягивайте контакты силовым инструментом - достаточно легкого усилия рукой, чтобы избежать повреждения латуни;
• При необходимости удлинения можно соединять несколько шин последовательно - но учтите суммарное сопротивление и термическую нагрузку;
• Для завершения цепи используйте заглушки (если есть свободные крайние контакты) - они исключают опасность прикосновения к живым частям;
• Проверяйте температуру шины после первого включения - если она горячее 40 C, значит, возможна перегрузка или плохой контакт.
