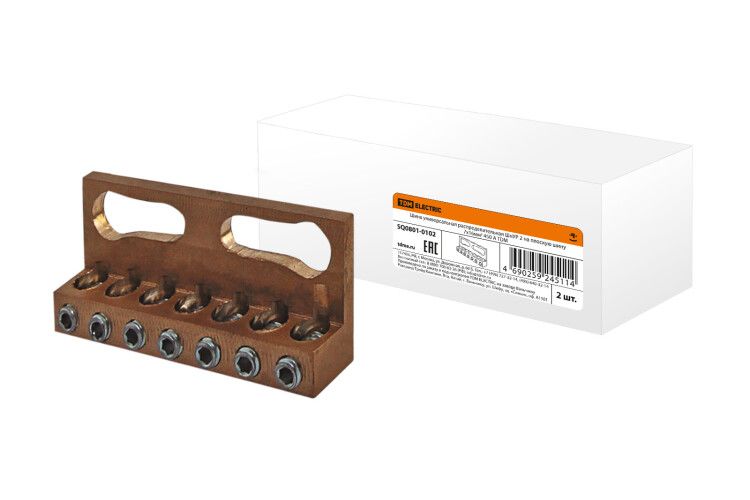

Шина универсальная распределительная ШнУР 2 на плоскую шину 7x16мм2 450 А | SQ0801-0102 TDM

Шина универсальная распределительная ШнУР 2 на плоскую шину 7x16 мм2 450 А от TDM ELECTRIC предназначена для надёжного подключения нескольких проводников к одной магистральной шине без её разрезания. Применяется в системах уравнивания потенциалов, распределении заземления и ответвлениях в электроустановках до 660 В.

Назначение и область применения

Шина ШнУР 2 используется для создания точек подключения к уже установленной медной плоской шине. Она позволяет выполнять ответвления от основной магистрали без её перерезания - достаточно зачистить изоляцию провода и закрепить его в контакте. Это особенно важно там, где требуется сохранить целостность силовой цепи.

• Подключение защитных проводников к шине заземления в помещениях с повышенной опасностью (ваннные комнаты, бассейны).
• Формирование эквипотенциальных связей в соответствии с требованиями п. 7.1.88 ПУЭ 7.
• Распределение заземляющего проводника между несколькими устройствами (электрооборудование, корпуса, металлические конструкции).
• Использование в щитах, распределительных устройствах, на промышленных объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 450 А - выдерживает длительную нагрузку без перегрева.
• Сечение подключаемых проводников: от 1,5 до 16 мм2 - совместима с большинством стандартных медных жил.
• Количество соединений: 7 - семь отдельных клемм для подвода проводов.
• Материал контактной группы: латунь - обеспечивает хорошую проводимость и устойчивость к окислению.
• Материал винтов: оцинкованная сталь - антикоррозийное покрытие для долговечности.
• Плоская шина: 7×16 мм2 - стандартный размер для монтажа на DIN-рейку или фиксацию к поверхности.
• Напряжение: до 660 В - соответствует требованиям для сетей переменного тока среднего класса.

Совместимость и монтаж

Шина ШнУР 2 монтируется непосредственно на плоскую медную шину 7×16 мм2. Подключение происходит через винтовые зажимы - провод зачищается, вставляется в гнездо и затягивается отверткой. Монтаж не требует сварки, пайки или специальных инструментов.

• Не нужна подготовка магистрали - можно подключаться прямо к существующей шине.
• Зажимы рассчитаны на одновременную работу с многожильными и одножильными проводниками.
• Габариты позволяют легко размещать несколько таких шин рядом в одном щите.
• Рекомендуется использовать момент затяжки, указанный в паспорте - переусиливать нельзя, чтобы не повредить латунные контакты.

Безопасность и стандарты

Шина ШнУР 2 проектировалась с учётом требований ПУЭ 7, в частности для систем дополнительного уравнивания потенциалов. Латунные контакты обеспечивают стабильное электрическое соединение даже при колебаниях температур. Соответствие нормам безопасности подтверждается материалами и конструкцией, однако сертификация по ГОСТ/IEC в описании не указана - рекомендуется проверять документы поставщика перед применением в проектах с обязательной сертификацией.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам и качественной оцинковке винтов.
• Удобство монтажа - не требует демонтажа магистрали, экономит время при модернизации или ремонте.
• Гибкость применения - подходит как для бытовых, так и для промышленных задач.
• Стандартный форм-фактор - легко интегрируется в типовые щиты и распределительные камеры.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен риск окисления и плохого контакта.
• Не следует использовать вне помещений без защиты от осадков и прямого попадания воды - IP-класс не указан, значит, нет гарантии герметичности.
• Максимальное сечение провода - 16 мм2; более толстые жилы не поместятся в зажимы.
• Не заменяет главную шину заземления - применяется только как ответвление от уже установленной магистрали.

Примеры использования

• В ванной комнате: подключение всех металлических труб, радиаторов и корпусов оборудования к единому контуру уравнивания потенциалов через одну шину ШнУР 2.
• На производстве: распределение PE-проводника от центральной шины к трём станкам, двум светильникам и кожуху конвейера.
• В распределительном щите: организация точки подключения для автоматических выключателей, УЗО и других устройств, требующих заземления.

Практические советы

• Перед монтажом обязательно зачистите провод до голого металла - оксидная плёнка снижает качество контакта.
• Проверьте соответствие сечения провода: слишком тонкий (менее 1,5 мм2) может выпасть, слишком толстый - не войдёт.
• При установке на плоскую шину убедитесь, что она имеет правильные размеры (7×16 мм2) - другие размеры не подходят.
• Используйте шлицевую отвёртку с регулируемым моментом - не перетягивайте винты, чтобы не деформировать латунные контакты.
• Для удобства обслуживания располагайте шину ШнУР 2 в доступном месте внутри щита - не завешивайте другими элементами.
