Шина в корпусе 63А (2x27) PROxima |bic-63-2x27| EKF

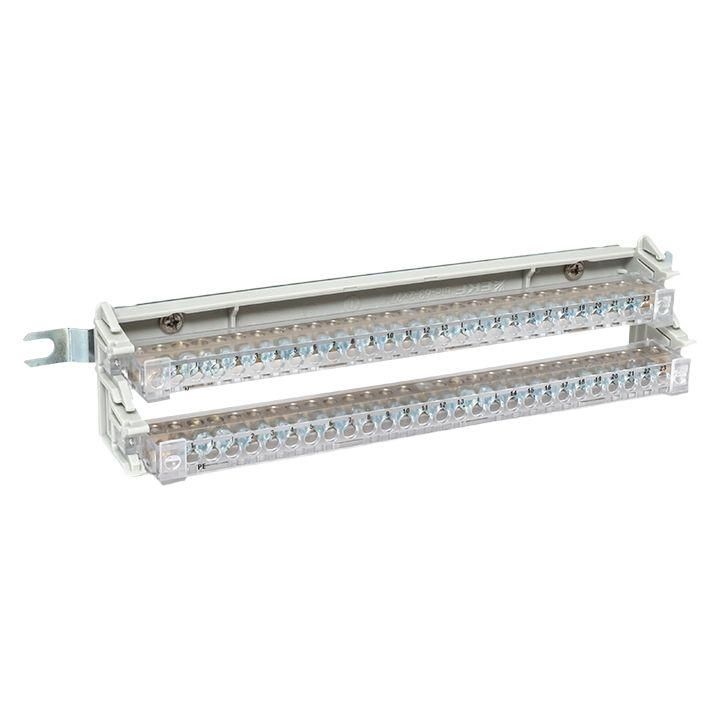

Шина в корпусе 63А (2x27) клеммный распределитель в сборе 1.5-16мм2 N-колодка от EKF серии PROxima - это готовый модуль для надёжного распределения нулевых (N) и защитных (PE) проводников в электрощитах. Устройство позволяет упростить монтаж, снизить количество соединений и повысить безопасность цепей.

Назначение и область применения

Этот кросс-модуль предназначен для организации нулевой и защитной шины в распределительных щитах. Он используется для подключения нулевых рабочих (N) и нулевых защитных (PE) проводников от автоматических выключателей, УЗО, дифавтоматов и других устройств. Также допускается применение модуля для распределения фазных проводников, если это соответствует проектным решениям. Подходит для жилых, коммерческих и промышленных объектов - например, в щитах квартир, офисов, производственных линий и систем освещения.

Технические характеристики

• Номинальный ток: 63 А - максимальная нагрузка на каждый контакт без перегрева
• Диапазон сечений провода: 1,5–16 мм2 - совместим с большинством стандартных медных проводников в бытовой и промышленной проводке
• Количество контактов: 54 - обеспечивает подключение до 27 проводников с каждой стороны (2×27)
• Наличие N-шины: да - встроенная нулевая шина с изолированными клеммами
• Тип изделия: кросс-модуль - компактный блок с предварительно собранными контактами и корпусом

Совместимость и монтаж

Модуль рассчитан на установку на DIN-рейку шириной 35 мм. Все клеммы доступны с двух сторон - удобно для подключения проводов как слева, так и справа от щита. Каждая клемма имеет зажим с винтом, обеспечивающий плотный контакт. Максимальное сечение 16 мм2 требует осторожного затягивания - переусиливать нельзя, чтобы не повредить металл. Нулевая шина уже собрана внутри корпуса, внешние соединения между клеммами выполнены внутренними перемычками - дополнительные провода не нужны.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных клеммных блоков. Корпус выполнен из самозатухающего поликарбоната, устойчив к механическим воздействиям и высоким температурам. Электрическая изоляция обеспечена за счёт материала корпуса и расстояния между клеммами. Применение в соответствии с правилами ПУЭ гарантирует безопасность при работе с током до 63 А.

Преимущества

• Готовая сборка - не требуется делать перемычки вручную, снижает риск ошибок
• Два ряда клемм (2×27) - позволяют организовать чёткое разделение входящих и исходящих проводов
• Чёткая маркировка - каждая клемма легко идентифицируется при обслуживании
• Стандартный форм-фактор - совместим с любыми щитами, использующими DIN-рейку
• Высокая плотность подключения - 54 точки на одном модуле экономят место в щите

Ограничения применения

• Не предназначено для работы с алюминиевыми проводниками - только медь
• Максимальный ток 63 А - не подходит для главных вводов выше этого значения
• Не является заменой основному заземляющему контуру - только распределительный элемент
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Подключение фазных проводников возможно, но требует согласования с проектом и учета изоляционных классов

Примеры использования

• Распределение нуля от УЗО и дифавтоматов в щите квартиры
• Объединение защитных проводников (PE) от всех розеток в офисном помещении
• Создание нулевой шины для группы светильников в производственном цехе
• Формирование распределительной точки для нескольких автоматов в щите на этаже многоквартирного дома

Практические советы

• Перед монтажом проверьте сечение провода - он должен попадать в диапазон 1,5–16 мм2; слишком тонкий провод может выпасть, слишком толстый - повредить клемму
• Затягивайте винты равномерно, без усилия - оптимальный момент указан в документации EKF, обычно достаточно легкого усилия рукой
• Если планируете подключать фазные проводники, убедитесь, что изоляция кабеля соответствует напряжению сети (не ниже 450/750 В)
• При использовании в щитах с ограниченным местом - этот модуль лучше, чем несколько отдельных клеммных колодок
• При необходимости увеличения числа точек - можно параллельно установить ещё один такой же модуль, но не соединяйте их друг с другом через внешние перемычки - это нарушит изоляцию
