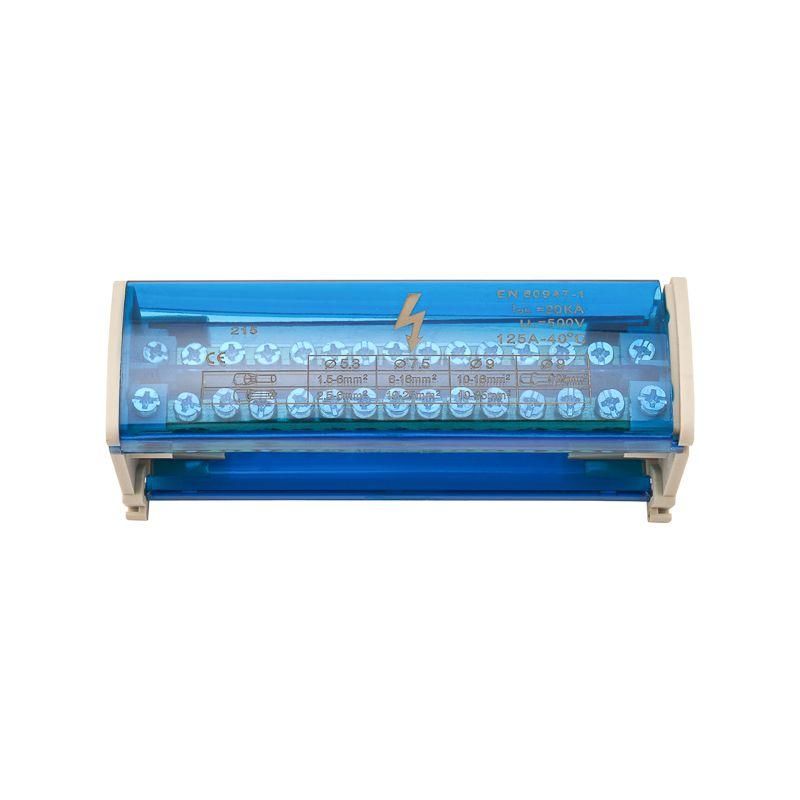

Шина на DIN-рейку в корпусе (кросс-модуль) 2х15 от REXANT - это защищённое устройство для распределения нулевых, заземляющих и фазных проводников в электрощитах. Артикул 11-2302-15 обеспечивает надёжное соединение до 30 проводов сечением 1,5–16 мм2 при токе до 125 А.

Назначение и область применения

Шина на DIN-рейку в корпусе (кросс-модуль) 2х15 предназначена для централизованного подключения множества проводов в распределительных щитах. Применяется для сборки нулевой (N) и защитной заземляющей (PE) шин, а также для коммутации фазных проводников в однофазных и трёхфазных системах. Подходит для жилых, офисных и промышленных объектов, где требуется компактное и безопасное распределение проводов - например, в автоматических выключателях, УЗО, реле и других устройствах на DIN-рейке.

Технические характеристики

• Количество контактов: 30 (по 15 с каждой стороны)
• Поперечное сечение проводника: 1,5 – 16 мм2
• Максимальный рабочий ток: 125 А
• Материал контактной части: электротехническая латунь
• Корпус: самозатухающий пластик с изолирующей задней панелью и защитной крышкой
• Тип крепления: DIN-рейка 35 мм и монтажная панель

Совместимость и монтаж

Шина на DIN-рейку в корпусе (кросс-модуль) 2х15 устанавливается стандартным способом - на DIN-рейку типа TS35/7,5 или TS35/15. Также возможна фиксация на плоской поверхности с помощью встроенных крепёжных отверстий. Для подключения проводов используйте отвёртки с плоскими наконечниками: каждый контакт рассчитан на один провод. Не допускается перегрузка одного контакта несколькими проводами. Монтаж выполняйте при отключённом питании. После установки закрывайте защитную крышку - она предотвращает случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствующего требованиям UL94 V-0 - материал не поддерживает горение. Латунные контакты обеспечивают устойчивую проводимость и долговечность даже при многократных подключениях. Шина на DIN-рейку в корпусе (кросс-модуль) 2х15 не имеет сертификата CE, но соответствует общепринятым нормам безопасности для внутреннего электрооборудования. Работает в температурном диапазоне от -25C до +85C.

Преимущества

• Защитная крышка снижает риск поражения током и повреждения контактов
• Изолирующая задняя панель исключает замыкание на металлический корпус щита
• Латунные контакты устойчивы к окислению и обеспечивают стабильный контакт
• Гибкое крепление - можно монтировать как на рейку, так и на стенку
• Чёткое разделение сторон: одна сторона - для N, другая - для PE или фазы

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, масел или химически активных сред
• Не рекомендуется использовать в помещениях с температурой выше +85C
• Нельзя применять для проводов сечением менее 1,5 мм2 - они плохо фиксируются
• Не подходит для переменного тока свыше 125 А - превышение вызывает перегрев
• Не является автономным устройством защиты - требует внешних аппаратов (Автомат, УЗО и т.п.)

Примеры использования

• Подключение всех нулевых проводов от автоматов в квартирном щите
• Объединение защитных заземлений от розеток, светильников и бытовой техники
• Распределение фазы между группами освещения в промышленном щите
• Сборка распределительной системы в щитах управления станков и конвейеров

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - повредить контакт
• Используйте метки или этикетки для обозначения сторон: L, N, PE - это ускоряет диагностику и обслуживание
• При использовании в щитах с плотной компоновкой учтите габариты шины - она занимает около 15 модулей (22,5 мм каждый)
• Проверяйте затяжку винтов после первого включения - при нагреве металл немного деформируется
• Артикул 11-2302-15 совместим с другими изделиями REXANT - легко найти аналогичные решения для расширения системы
