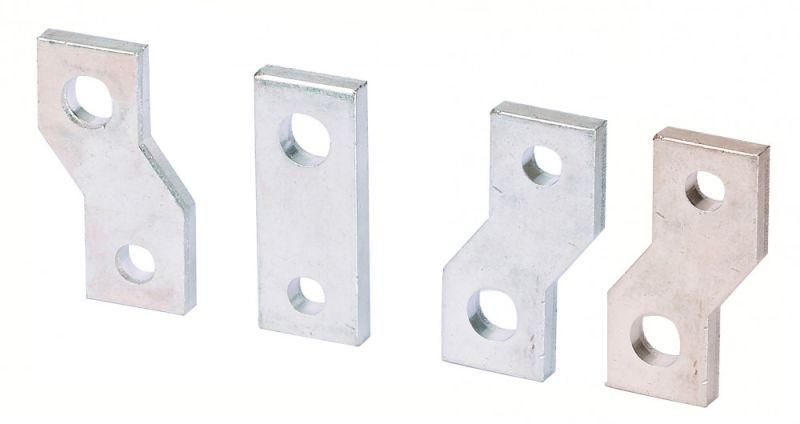

Шины выносные комп. 4 шт. ВА-305 4P | 22948DEK DEKraft APC

Шина выносная комплект 4 шт. ВА-305 4P от DEKraft предназначена для надёжного подключения автоматических выключателей серии ВА-305 к силовым цепям. Комплект из четырёх плоских медных шин с лужёным покрытием обеспечивает устойчивую передачу тока до 630 А при напряжении 400–415 В, снижает тепловые потери и упрощает сборку распределительных щитов.

Назначение и область применения

Шина выносная комплект 4 шт. ВА-305 4P используется для создания коммутируемых групп автоматов серии ВА-305 внутри распределительных щитов. Она позволяет соединить несколько аппаратов между собой без использования внешних проводников, что особенно удобно при организации питания группы нагрузок - например, насосов, конвейеров, освещения или оборудования на производстве. Каждая шина в комплекте рассчитана на работу с одним полюсом, поэтому комплект из четырёх шин полностью заменяет четыре отдельных фазных провода.

Технические характеристики

• Тип изделия: шина выносная
• Количество полюсов: 4
• Номинальный ток: 630 А
• Рабочее напряжение: 400 / 415 В переменного тока
• Материал проводника: медь
• Форма исполнения: плоская
• Покрытие: лужёное (оловянное)
• Комплектация: 4 шины в одном наборе

Совместимость и монтаж

Шина выносная комплект 4 шт. ВА-305 4P совместима исключительно с автоматическими выключателями серии ВА-305. Монтируется на верхние и нижние клеммы аппарата - зажимается болтовым соединением, как обычный провод. Лужёное покрытие предотвращает окисление контактов, увеличивает срок службы и улучшает контактную проводимость. Для установки требуется стандартный ключ на 8 мм. Убедитесь, что посадочные отверстия на клеммах ВА-305 соответствуют габаритам шины - они рассчитаны под стандартные размеры для этой серии.

Безопасность и стандарты

Шина выносная комплект 4 шт. ВА-305 4P изготовлена в соответствии с требованиями к электрооборудованию для промышленного применения. Медный проводник и лужёное покрытие обеспечивают соответствие нормам по нагревостойкости и долговечности контактов. Применяется в системах с TN-S и TN-C-S, где допускается использование жестких соединений. Не предназначен для работы в условиях постоянной вибрации или открытых площадках без защиты корпуса.

Преимущества

• Уменьшает количество проводов в щите - повышает чистоту сборки и снижает риск перегрева
• Лужёное покрытие защищает от коррозии, особенно в помещениях с повышенной влажностью
• Плоская форма обеспечивает плотный контакт с клеммами и равномерное распределение тока
• Комплект из 4 шин позволяет собрать трёхфазную сеть + ноль без дополнительных элементов
• Снижает переходное сопротивление по сравнению с многожильными проводами

Ограничения применения

• Не применяется с автоматами других серий - только с ВА-305
• Не предназначена для наружной установки - требует защиты в закрытом щите
• Не рекомендуется использовать при токах выше 630 А - возможен перегрев и деформация
• Не подходит для частых демонтажей - многократное отсоединение может повредить лужёный слой
• Не является заменителем шинопровода - работает только на уровне одного аппарата

Примеры использования

• Подключение четырёх автоматов ВА-305 для питания группы станков в цехе
• Объединение фазных и нулевых полюсов в распределительном щите объекта ЖКХ
• Создание распределительной группы для системы освещения с автономными выключателями
• Замена перемычек из провода в старых щитах - повышает надёжность и эстетику

Практические советы

• Перед монтажом проверьте, чтобы все клеммы были чистыми и не имели следов окисления - даже лужёное покрытие не спасёт от грязи
• Затягивайте болты равномерно, без перекоса - иначе шина может деформироваться и потерять контакт
• Если в щите мало места, используйте шину выносную комплект 4 шт. ВА-305 4P вместо двух параллельных однополюсных шин - она занимает меньше горизонтального пространства
• Не смешивайте эту шину с другими сериями - даже если внешне похожи, посадочные размеры могут отличаться
• При замене автоматов ВА-305 - сохраняйте оригинальные шины, если они в хорошем состоянии; они совместимы с новыми аппаратами той же серии
