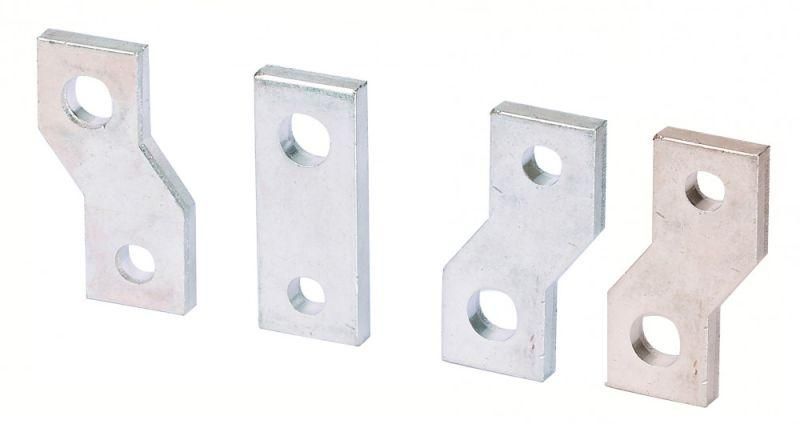

Шина выносная ВА-303 4P 250А (комплект 4 шт.) DEKraft 22946DEK

Шина выносная комплект 4 шт. ВА-303 4P от DEKraft предназначена для надёжного распределения тока между автоматическими выключателями серии ВА-303. Комплект из четырёх медных шин позволяет организовать параллельное подключение без лишних соединений, ускоряя сборку щита и снижая риск перегрева.

Назначение и область применения

Шина выносная комплект 4 шт. ВА-303 4P используется для создания коммутируемых групп в силовых щитах. Каждая из четырёх шин подключается к верхним и нижним клеммам автоматических выключателей серии ВА-303, обеспечивая единый входной и выходной контакт на все четыре полюса. Применяется в распределительных устройствах промышленного и коммерческого типа: на заводах, в торговых центрах, объектах ЖКХ, где требуется одновременное управление несколькими нагрузками через один источник питания.

Технические характеристики

• Тип изделия: шина выносная плоская
• Количество полюсов: 4
• Номинальный ток: 250 А
• Рабочее напряжение: 400–415 В переменного тока
• Материал проводника: медь
• Покрытие: лужённое - повышает антикоррозийную стойкость и улучшает контакты
• Исполнение: плоское - удобно для плотной укладки в щите
• Комплектация: 4 шины в одном наборе

Совместимость и монтаж

Шина выносная комплект 4 шт. ВА-303 4P совместима исключительно с автоматами серии ВА-303 от DEKraft. Монтируется путём фиксации на верхние и нижние клеммы каждого автомата - зажим происходит за счёт заводского профиля клемм. Для установки не требуются дополнительные болты или крепления. Убедитесь, что площадь сечения подводящих проводов соответствует допустимому току 250 А - рекомендовано использовать медные жилы сечением не менее 70 мм2. Подключение выполняйте при отключенном питании; затяжка клемм должна быть равномерной, чтобы избежать перегрева.

Преимущества

• Уменьшение числа внешних соединений - меньше точек отказа
• Высокая теплопроводность меди + лужёное покрытие = минимальные потери энергии
• Плоская форма позволяет экономить место внутри щита
• Готовый комплект из 4 шин - не нужно собирать систему из отдельных элементов
• Стандартное исполнение гарантирует совместимость с оригинальными клеммами ВА-303

Ограничения применения

• Не другие серия автоматов - не работает с ABB, Schneider, IEK и аналогичными моделями
• Запрещено использование вне пределов температур –10C…+40C
• Не предназначен для работы в условиях постоянной влаги или химически активной среды - даже с лужёным покрытием
• Не рассчитана на частые отключения под нагрузкой - применяется для стационарного распределения, а не для операционного управления

Примеры использования

• Подключение группы двигателей насосов на водоканале - 4 автомата ВА-303 запитываются от одного ввода через эту шину
• Распределение мощности на участке конвейера с 4-мя приводами
• Объединение освещения нескольких секций в торговом зале
• Создание резервированной системы питания для контрольно-измерительных приборов

Практические советы

• Перед монтажом проверьте, что клеммы автоматов ВА-303 чистые и не деформированные - шина не будет плотно сесть при грязи или изгибе
• При использовании многожильных проводов примените наконечники - они лучше передают усилие затяжки
• Не используйте шину в качестве основного ввода - она лишь распределяет ток уже после главного автомата
• При замене одного из автоматов - обязательно отключите всю цепь, так как шина находится под напряжением во всех точках
• Эта шина - часть серии DEKraft ШВ-303. Если нужна другая длина или число полюсов - выбирайте другие варианты этой же серии
