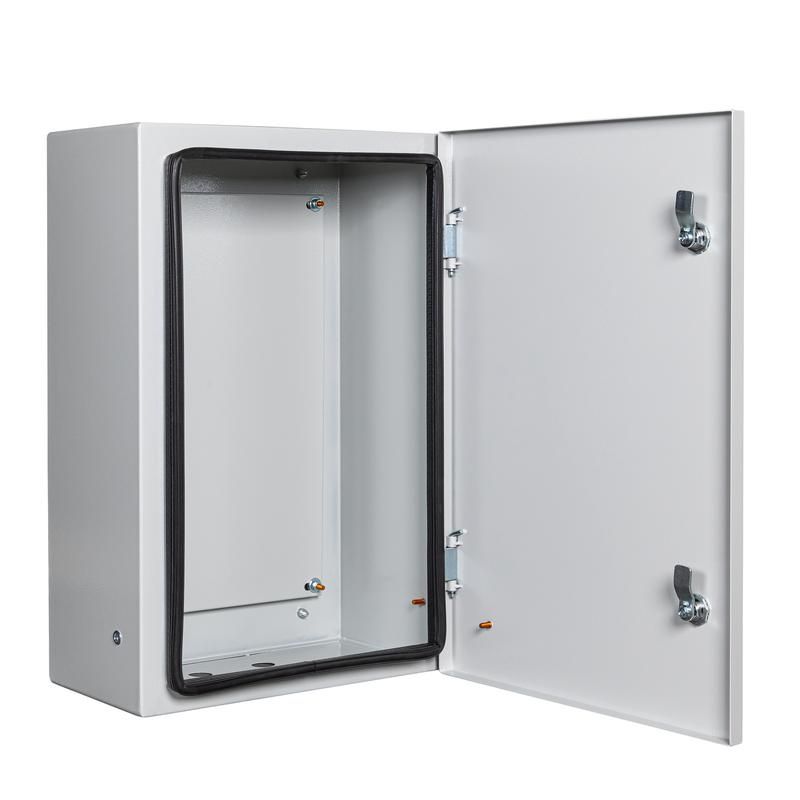

Шкаф монтажный 300x600x220мм IP66 14У Mastermann 00-01020314

Шкаф монтажный 300x600x220мм IP66 14U от бренда Mastermann с артикулом 00-01020314 предназначен для защиты электрооборудования в условиях повышенной запыленности и влажности. Его компактная форма и высокий класс герметичности делают его подходящим решением для установки на производстве, в уличных точках или внутри помещений с жесткими требованиями к защите.

Назначение и область применения

Шкаф монтажный 300x600x220мм IP66 14U используется для размещения коммутационного оборудования, автоматических выключателей, реле, модулей управления и других устройств, требующих защиты от внешних воздействий. Подходит для монтажа в цехах, на насосных станциях, в системах автоматизации, на объектах транспорта и энергетики. Учитывайте, что внутренний объем рассчитан на 14 единиц монтажной рейки U, поэтому важно заранее спланировать расположение оборудования.

Технические характеристики

• Габариты: 300 мм (ширина) × 600 мм (высота) × 220 мм (глубина)
• Защита: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Монтажная емкость: 14U (стандартная рейка 19”)
• Материал корпуса: холоднокатаная сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Тип открывания: односторонняя распашная дверь с замком
• Крепление: настенное

Совместимость и монтаж

Шкаф монтажный 300x600x220мм IP66 14U совместим со всеми типами стандартных монтажных реек 19”, в том числе DIN EN 60715. Для монтажа требуется минимум два кронштейна или четыре анкерных болта. Глубина шкафа 220 мм позволяет разместить большинство современных модульных устройств, однако устройства с глубиной более 200 мм могут частично выходить за пределы корпуса - проверьте габариты перед установкой. Кабельные вводы не предусмотрены - необходимо использовать отдельные фитинги или просверливать отверстия.

Безопасность и стандарты

Корпус соответствует требованиям IEC 60529 по степени защиты IP66. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальных температурных режимах. Наличие замка обеспечивает защиту от несанкционированного доступа. Шкаф не предназначен для работы в зонах с взрывоопасными средами - не имеет взрывозащиты Ex.

Преимущества

• Высокая степень герметичности IP66 гарантирует долгую работу в сыром, пыльном или агрессивном окружении
• Стальной корпус обеспечивает механическую прочность и устойчивость к деформациям
• Равномерное распределение нагрузки по 14U позволяет эффективно использовать пространство
• Порошковое покрытие повышает коррозионную стойкость по сравнению с обычной краской

Ограничения применения

• Не предназначена для установки в помещениях с постоянным контактом с химически активными жидкостями (кислоты, щелочи)
• Не рекомендуется для эксплуатации при температурах ниже -25C и выше +55C - материал и уплотнители не рассчитаны на экстремальные значения
• Отсутствие встроенных кабельных вводов требует дополнительных работ при прокладке проводов
• Узкая глубина (220 мм) исключает использование крупногабаритных преобразователей частоты или UPS-блоков

Примеры использования

• Управление насосами на канализационной станции
• Размещение контроллеров PLC на конвейере пищевого производства
• Интеграция в систему видеонаблюдения на открытых площадках
• Контроль освещения на автостоянке или в тоннеле

Практические советы

• Перед монтажом проверьте, чтобы все оборудование поместились в 14U - учтите высоту каждого модуля и наличие воздушного зазора для теплоотвода
• Для лучшей вентиляции внутри шкафа используйте вентиляторы или терморегуляторы, особенно при плотной комплектации
• При установке на улице выбирайте место с минимальным попаданием прямых солнечных лучей - перегрев снижает срок службы электроники
• Запаситесь уплотнительными кольцами и кабельными вводами IP66 того же класса, чтобы сохранить целостность защиты
• Артикул 00-01020314 - это конкретная модель; аналоги с другими размерами или IP-классом не являются взаимозаменяемыми
