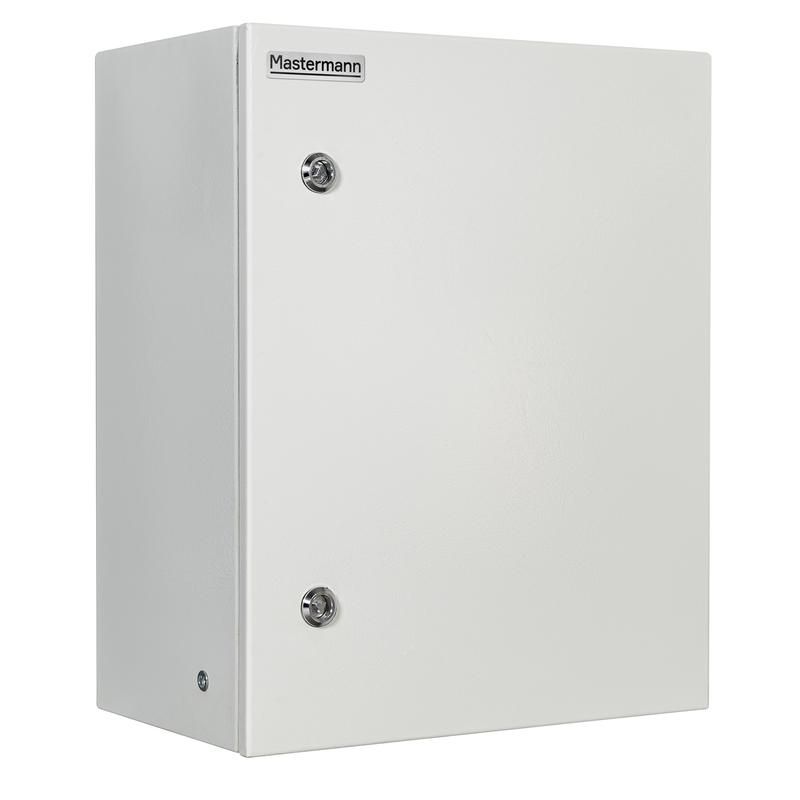

Шкаф монтажный 400x500x220мм IP66 13У Mastermann Mastermann 00-01020312

Шкаф монтажный Mastermann 00-01020312 предназначен для защиты электрооборудования в условиях повышенной запыленности и влаги. Его компактные габариты и высокий класс защиты IP66 делают его подходящим решением для установки на производстве, в уличных точках или внутри помещений с жесткими требованиями к надежности.

Назначение и область применения

Шкаф монтажный Mastermann 00-01020312 используется для размещения коммутационных устройств, автоматических выключателей, реле, модулей управления и других элементов электротехнической системы. Подходит для установки в цехах, на насосных станциях, в системах автоматизации, на открытых площадках и в местах с риском попадания воды или пыли.

Технические характеристики

• Габариты: 400×500×220 мм (ширина × глубина × высота)
• Размер в единицах U: 13U (соответствует стандартному монтажному пространству для оборудования)
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Тип открывания: однодверный, с уплотнителем

Совместимость и монтаж

Шкаф Mastermann 00-01020312 имеет внутренние направляющие для крепления DIN-рейки и перфорированные зоны для фиксации оборудования. Для монтажа требуется минимум инструментов: шурупы, уровень и отвертка. Установка возможна на стену или на опорную платформу. Обратите внимание: посадочные отверстия под крепление рассчитаны на толщину стены до 80 мм. Диаметр входных кабельных вводов - 12–20 мм; дополнительные вводы необходимо заказывать отдельно.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 51321.1 и IEC 62208 для распределительных щитов. Класс защиты IP66 обеспечивает безопасную работу даже при прямом воздействии дождя или мойке водой под давлением. Корпус не проводит ток и защищает от случайного контакта с токоведущими частями.

Преимущества

• Высокая степень герметичности предотвращает выход из строя оборудования из-за пыли и влаги
• Устойчивая к коррозии стальная конструкция увеличивает срок службы
• Чёткая разбивка по 13U позволяет эффективно использовать внутреннее пространство
• Фиксированная форма корпуса исключает деформацию при механическом воздействии

Ограничения применения

• Не предназначена для установки в средах со взрывоопасными газами или парами
• Не рекомендован для постоянного погружения в жидкость - IP66 не заменяет IP68
• Внутренняя температура не должна превышать +55 C без принудительной вентиляции
• Не поддерживает модульную расширяемую конструкцию - нельзя добавить боковые секции

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный шкаф на конвейере пищевого производства
• Автоматический пункт контроля освещения на автостоянке
• Электронный блок управления HVAC-системой в подвале с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и свободного места внутри шкафа - 13U равны примерно 585 мм высоты
• Используйте термостойкие кабели, если планируете длительную работу при температуре выше +40 C
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым дождём - лучше повернуть её на 90° относительно направления ветра
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед шкафом Mastermann 00-01020312
