Щит с монтажной панелью ЩМП-6.4.2 IP66 (600х400х200) | SQ0905-1009 TDM

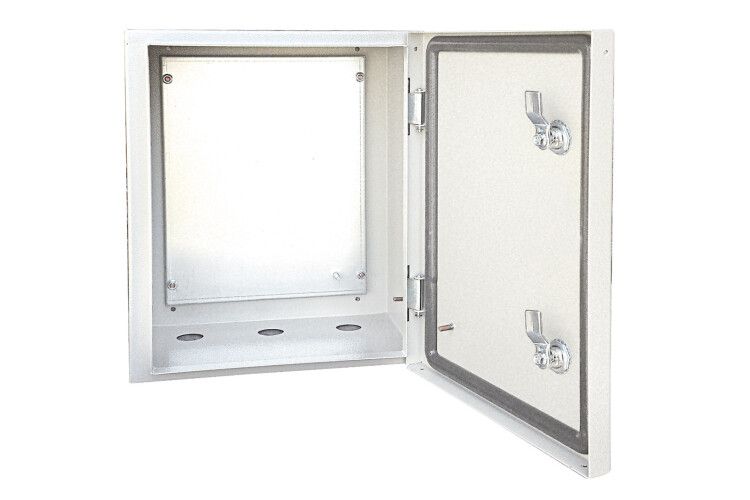

Щит с монтажной панелью ЩМП-6.4.2 IP66 (600х400х200) от TDM ELECTRIC - это прочный металлический корпус с встроенной панелью для монтажа оборудования, предназначенный для установки в условиях улицы или в помещениях с высокой запылённостью. Благодаря защите IP66 и ударостойкости IK10, он надёжно защищает внутреннюю электронику от внешних воздействий.

Назначение и область применения

Щит с монтажной панелью ЩМП-6.4.2 IP66 (600х400х200) предназначен для сборки электрощитов различного назначения: автоматики, управления, силового распределения, систем контроля и безопасности. Подходит для установки как внутри помещений, так и на улице - например, возле станков, конвейеров, насосных станций, вентиляционных шахт или на объектах ЖКХ и промышленности. Монтажная панель позволяет легко крепить автоматы, контакторы, реле и другие устройства.

Технические характеристики

• Габариты: 600×400×200 мм (ширина × высота × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на входную цепь, не является пределом для внутреннего оборудования
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Материал корпуса: сталь с толщиной 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Толщина двери: 1,2 мм
• Количество кабельных вводов: 3 - готовые отверстия под кабельные вводы M20
• Количество отверстий для фланцев: 3 - для подключения труб или гофр
• Глубина внутреннего пространства: 200 мм - достаточна для монтажа устройств до 8 модулей в ширину
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, дверь
• Способ монтажа: открытая установка - крепится к стене через кронштейн

Совместимость и монтаж

Щит с монтажной панелью ЩМП-6.4.2 IP66 (600х400х200) имеет встроенную оцинкованную монтажную панель толщиной 1,2 мм с перфорацией под DIN-рейки. Крепление к стене осуществляется через встроенный кронштейн - достаточно двух болтов. Для подключения кабелей используются три готовых отверстия под стандартные кабельные вводы M20. Отдельно можно заказать дополнительные вводы, если требуется больше точек подключения. Все швы полностью проварены - обеспечивается герметичность IP66. Замок на двери позволяет заблокировать доступ к оборудованию.

Безопасность и стандарты

• Стандарт соответствия: EN 50102 (ударопрочность IK10)
• Защита от коррозии: порошковое покрытие RAL 7032 повышает долговечность в агрессивных средах
• Элемент заземления: предусмотрен на монтажной панели - обеспечивает надёжное соединение с корпусом
• Изготовлен в соответствии с требованиями к наружным электроустановкам

Преимущества

• Высокая степень защиты IP66 + IK10 - подходит для экстремальных условий
• Порошковое покрытие RAL 7032 - устойчиво к УФ-излучению, механическим повреждениям и химикатам
• Оцинкованная монтажная панель - не ржавеет, совместима с любыми типами DIN-реек
• Полностью проваренные швы - гарантируют герметичность без дополнительной герметизации
• Усиленные петли с оцинкованным шплинтом - увеличенный срок службы двери
• Встроенный элемент заземления - снижает риск электромагнитных помех и повышает безопасность

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Работает в температурном диапазоне, указанном производителем; при минусовых температурах ниже -25C проверьте эластичность уплотнителей
• Внутренняя глубина 200 мм ограничивает использование крупных аппаратов (например, частотных преобразователей с радиаторами)
• Кабельные вводы только трёх мест - при необходимости большего количества потребуется доработка (просверливание и установка дополнительных вводов)
• Не рассчитан на подвесную установку - только настенная

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт для освещения парковой территории
• Корпус для контроллера автономного конвейера на заводе
• Аварийный щит питания системы вентиляции в подвале с повышенной влажностью
• Пункт распределения для датчиков и исполнительных механизмов в пищевой промышленности

Практические советы

• Перед монтажом проверьте, что посадочные диаметры кабелей подходят под вводы M20 - используйте переходники, если необходимо
• При использовании в холодном климате убедитесь, что уплотнители двери остаются эластичными - при необходимости замените на термостойкие аналоги
• Для удобства обслуживания рекомендуется оставлять свободное пространство вокруг щита - не менее 60 см спереди
• При установке на вертикальную поверхность используйте уровень - даже небольшой перекос может затруднить закрытие двери
• Щит с монтажной панелью ЩМП-6.4.2 IP66 (600х400х200) от TDM ELECTRIC совместим с большинством стандартных DIN-реек и комплектующих - не требует специализированных деталей
