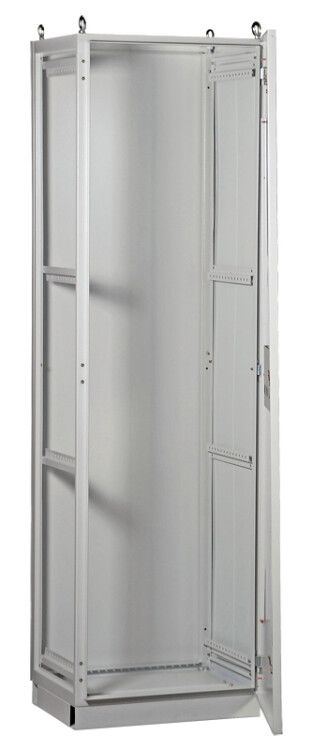

Шкаф напольный цельносварной ВРУ-1 18.60.60 IP54 TITAN | YKM1-C3-1866-54 IEK

Шкаф напольный цельносварной ВРУ-1 18.60.60 IP54 от бренда IEK предназначен для установки в помещениях и обеспечивает надёжное распределение электроэнергии напряжением до 400/230 В. Артикул ykm1-c3-1866-54 соответствует серии TITAN и рассчитан на длительную эксплуатацию в условиях промышленных и жилых объектов.

Назначение и область применения

Шкаф ВРУ-1 18.60.60 IP54 используется для приёма, распределения и учёта трёхфазной электроэнергии 400/230 В, 50 Гц. Он защищает электрические цепи от коротких замыканий и перегрузок, а также позволяет выполнять редкие оперативные включения и отключения нагрузки. Применяется в зданиях жилищного фонда, офисах, производственных цехах, на объектах коммунальной инфраструктуры и других местах, где требуется централизованная точка ввода и распределения питания.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Материал корпуса: сталь с толщиной стенок 1,5–2,0 мм - обеспечивает высокую механическую устойчивость;
• Конструкция: цельносварной каркас - повышает жёсткость и долговечность;
• Покрытие: порошковая окраска RAL 7035 - устойчива к царапинам, химическим воздействиям и выгоранию;
• Количество дверей: одна - с замком для доступа к внутреннему оборудованию;
• Климатическое исполнение: У2 - допустимый температурный диапазон от −25 C до +40 C, умеренный климат с возможностью эксплуатации в закрытых помещениях с контролируемой влажностью;
• Срок службы: 25 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Нормативный документ: YKM.001.2015 ТУ - технические условия производителя IEK.

Совместимость и монтаж

Шкаф ВРУ-1 18.60.60 IP54 устанавливается на ровное, горизонтальное основание. Для монтажа необходим свободный доступ со всех сторон минимум 0,6 м для обслуживания и вентиляции. Кабельные вводы не предусмотрены в комплекте - их необходимо выбирать и устанавливать отдельно в соответствии с типом и количеством вводимых кабелей. Подключение оборудования внутри шкафа выполняется согласно проектной документации. Шкаф не имеет встроенной системы вентиляции - при высоких тепловыделениях требуются внешние решения.

Безопасность и стандарты

Конструкция шкафа соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Защита от случайного прикосновения к токоведущим частям обеспечивается за счёт одной двери с замком. Сертифицирован по техническим условиям YKM.001.2015, что гарантирует соответствие внутренним стандартам IEK. Не предназначен для установки во взрывоопасных зонах или на открытом воздухе без дополнительной защиты от атмосферных осадков.

Преимущества

• Цельносварная конструкция из стали повышает устойчивость к деформациям и ударным нагрузкам;
• Порошковое покрытие RAL 7035 устойчиво к коррозии и легко моется;
• Замок на двери обеспечивает контроль доступа и безопасность персонала;
• Высокая степень защиты IP54 делает шкаф пригодным для помещений с повышенной влажностью или пыльностью;
• Долгий срок службы (25 лет) снижает затраты на замену и ремонт.

Ограничения применения

• Не предназначен для установки на улице - даже при IP54 не защищён от прямого дождя или постоянного воздействия влаги;
• Не подходит для взрывоопасных сред (Zone 1, Zone 2);
• Отсутствуют встроенные вводы - требует самостоятельной комплектации кабельными вводами и фитингами;
• Не имеет активной вентиляции - при больших тепловыделениях внутреннего оборудования возможен перегрев;
• Комплектация некомплектная - автоматические выключатели, счетчики, шины и другие элементы не входят в состав и должны быть установлены отдельно.

Примеры использования

• Центральный вводно-распределительный щит в многоквартирном доме;
• Щитовая на производстве для распределения питания между станками и конвейерами;
• Распределительный пункт в административном здании для группового управления освещением и розетками;
• Технологический шкаф в котельной или насосной станции.

Практические советы

• Перед монтажом проверьте габариты проёма и наличие места для открывания двери - шкаф имеет размеры 1800×600×600 мм;
• Выбирайте кабельные вводы с учётом диаметра и числа вводимых кабелей - рекомендуются вводы с уплотнительными кольцами для сохранения степени защиты IP54;
• При установке внутри шкафа мощных устройств (например, частотных преобразователей) предусмотрите дополнительную принудительную вентиляцию;
• Регулярно проверяйте состояние замка и уплотнителей двери - они влияют на сохранение степени защиты;
• Не используйте шкаф в помещениях с температурой ниже −25 C или выше +40 C - это выходит за пределы климатического исполнения У2.
