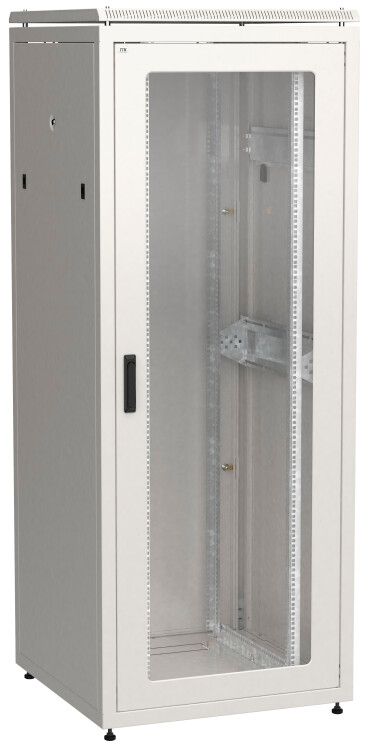

Шкаф сетевой 19' ITK LINEA N 42U 800х800мм стеклянная передняя дверь задняя металлическая серый - LN35-42U88-GM IEK

Шкаф сетевой 19 дюйм ITK LINEA N 42U 800x800мм стеклянная передняя дверь, металлическая задняя дверь, серый - напольный корпус для размещения серверов, коммутаторов, ИБП и другого оборудования в 19-дюймовой стандартизированной рамке. Благодаря прочной стальной конструкции и доступу с четырёх сторон, шкаф ITK LINEA N 42U удобен для монтажа и обслуживания в центральных офисах, дата-центрах и на объектах связи.

Назначение и область применения

Шкаф сетевой 19 дюйм ITK LINEA N 42U предназначен для размещения телекоммуникационного, серверного и силового оборудования в помещениях с контролируемым микроклиматом. Подходит для установки: маршрутизаторов, коммутаторов, источников бесперебойного питания (ИБП), аккумуляторных батарей, медиаконвертеров и других устройств формата 19 дюймов. Области применения: корпоративные ЦОД, узлы связи, системы видеонаблюдения, автоматизации и промышленные пункты управления.

Технические характеристики

• Высота: 42 U (19 дюймов - стандартный модульный шаг)
• Габариты: 800×800 мм (ширина × глубина), высота соответствует 42 U
• Полезная глубина: 715 мм - достаточна для большинства серверов и ИБП
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL (серый)
• Тип дверей: передняя - стеклянная, задняя - металлическая; обе съемные
• Запирание дверей: трехточечное, с поворотной ручкой
• Степень защиты IP20 - защита от контакта с пальцами, но не от воды и пыли
• Климатическое исполнение: У3 - для помещений с умеренным климатом
• Рабочий температурный диапазон: от -10C до +45C
• Срок службы: 25 лет (при соблюдении условий эксплуатации)
• Конструкция: разборная, с фиксированной рамой, с боковыми стенками
• Способ монтажа: напольный, с регулируемыми опорами
• Крыша и основание: перфорированные - для установки вентиляторов и кабельных вводов

Совместимость и монтаж

Шкаф ITK LINEA N 42U совместим с любым оборудованием, соответствующим стандарту EIA-310-D (19 дюймов). Монтаж осуществляется на ровном полу. В комплект входят:

• Четыре G-образных монтажных профиля для крепления оборудования
• Четыре регулируемые опоры - выравнивают шкаф на неровном полу
• Комплект заземления - соединяет все элементы корпуса в единый контур

Для увеличения мобильности можно дополнительно установить поворотные ролики (не входят в комплект). Боковые стенки снимаются для доступа к внутренним кабелям и оборудованию. Передняя и задняя двери легко снимаются без инструментов. Для вентиляции рекомендовано устанавливать вентиляторные панели ITK ПВ (до 3 шт.) - требуются шкафы с глубиной 1000 мм, поэтому для модели 715 мм они не подходят.

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями ГОСТ 28601.2-90 (система несущих конструкций 482,6 мм). Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не защищает от попадания пыли и влаги - применение допускается только в закрытых помещениях. Наличие заземляющего комплекта обеспечивает безопасность при работе с электрооборудованием.

Преимущества

• Доступ ко всем сторонам шкафа - удобство при прокладке кабелей и обслуживании оборудования
• Стеклянная передняя дверь - позволяет визуально контролировать состояние световых индикаторов без открывания
• Разборная конструкция - упрощает транспортировку и сборку на месте
• Усиленная рама и стальная конструкция - обеспечивают нагрузку до 1000 кг
• Перфорация в крышке и основании - готовые места для кабельных вводов и вентиляции
• Возможность стыковки нескольких шкафов - для создания единой системы размещения

Ограничения применения

• Не подходит для открытых площадок, улиц, сырых или пыльных помещений - IP20 недостаточно для таких условий
• Не рассчитан на работу при температурах ниже -10C и выше +45C - требуется внешнее кондиционирование
• Глубина 715 мм не позволяет установить крупногабаритные устройства с глубиной более 700 мм - проверяйте габариты оборудования перед покупкой
• Вентиляторные панели ПВ нельзя установить - требуют глубины 1000 мм, что больше, чем у данной модели

Примеры использования

• Центральный серверный шкаф в офисе компании - размещение 10–15 серверов и двух ИБП
• Телекоммуникационный пункт на этаже здания - коммутаторы, медные и оптоволоконные терминалы
• Аварийный пункт управления - оборудование для систем безопасности и сигнализации
• Производственный участок - контрольные платы, PLC-устройства, преобразователи частоты

Практические советы

• Перед монтажом проверьте уровень пола - используйте регулируемые опоры для точной вытяжки шкафа
• При планировании кабельной трассировки учтите, что входы находятся сверху и снизу - продумайте расположение кабелей заранее
• Для лучшей циркуляции воздуха оставляйте минимум 50 мм свободного пространства вокруг оборудования
• Если нужна мобильность - заказывайте поворотные ролики отдельно, но помните: они не заменяют опоры, а устанавливаются параллельно
• При стыковке нескольких шкафов используйте официальные комплекты соединения - гарантирует целостность заземления и жесткость всей конструкции
• Стеклянная дверь хрупка - избегайте ударов и острых предметов при обслуживании
