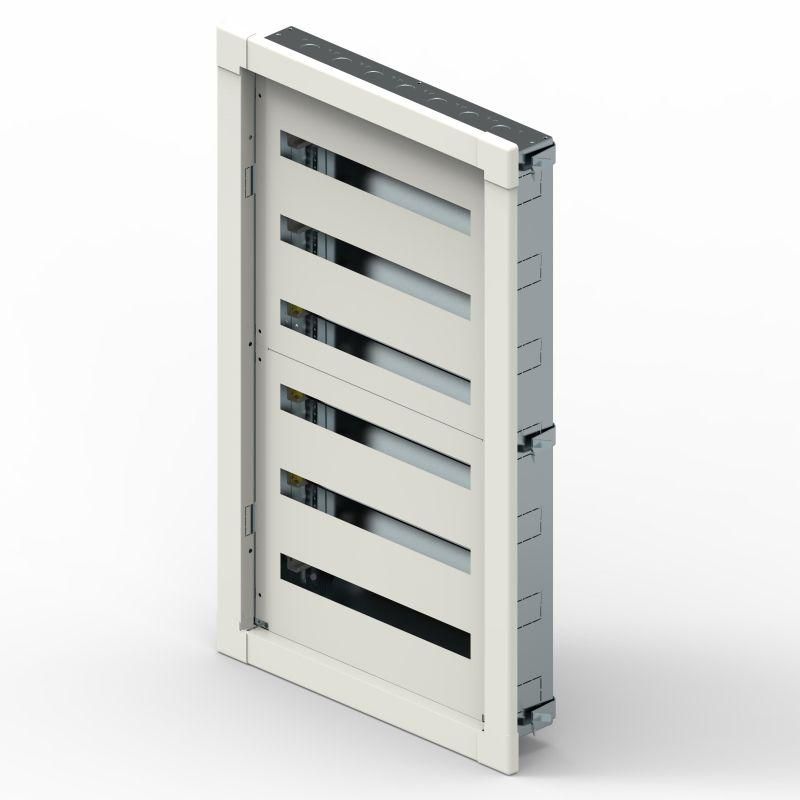

Шкаф встраиваемый 6х24M XL3 S 160 Leg 337226 Legrand

Шкаф встраиваемый 6x24M XL3 S 160 от Legrand - компактный встраиваемый шкаф из стали с DIN-рейкой и прозрачными элементами, предназначенный для установки внутри стен в помещениях с умеренной влажностью. Артикул 337226 соответствует серии XL3 S и подходит для монтажа распределительных устройств в жилых и коммерческих зданиях.

Назначение и область применения

Шкаф встраиваемый 6x24M XL3 S 160 предназначен для скрытой установки в стеновые ниши, где требуется компактное размещение электрооборудования: автоматических выключателей, УЗО, модульных контакторов и других устройств на DIN-рейке. Подходит для квартир, офисов, гостиниц и других объектов, где важна эстетика и минимизация внешних элементов. Материал корпуса - сталь - обеспечивает прочность при ограниченном объеме.

Технические характеристики

• Тип: встраиваемый шкаф
• Материал корпуса: сталь
• Глубина монтажа: 103 мм
• Степень защиты IP30: защита от твердых предметов более 2,5 мм, но не от воды
• Количество рядов: 5
• Наличие DIN-рейки: да (стандартная, для монтажа модульного оборудования)
• Дверь: прозрачная, с замком
• Крышка: прозрачная, с вырезом для доступа к кнопкам/индикаторам
• Монтажная панель: да (внутренняя рама для фиксации оборудования)
• Цвет: RAL 9003 (белый матовый)
• Способ монтажа: утопленный (встраивается в стену)

Совместимость и монтаж

Шкаф встраиваемый 6x24M XL3 S 160 совместим со всеми типовыми модульными устройствами шириной 18 мм, установленными на DIN-рейке типа TS35. Для правильной установки необходимо подготовить нишу в стене глубиной не менее 103 мм и соответствующих габаритов - ширина и высота шкафа рассчитаны под стандартную сетку 6x24 модулей. Крышка с вырезом позволяет обслуживать устройства без снятия крышки, что ускоряет проверку и ремонт. Прозрачная дверь и крышка обеспечивают визуальный контроль состояния оборудования без вскрытия шкафа.

Безопасность и стандарты

Степень защиты IP30 гарантирует безопасность от случайного прикосновения к токоведущим частям через отверстия, но не защищает от влаги. Шкаф не предназначен для установки во влажных помещениях (ваннные комнаты, бассейны, на улице). Соответствует требованиям к внутренним распределительным устройствам согласно ГОСТ Р 51321.1 и IEC 61439-1. Наличие замка на двери соответствует нормам безопасности для доступа персонала.

Преимущества

• Компактная глубина (103 мм) - идеально для тонких стен и перегородок
• Прозрачная дверь и крышка позволяют контролировать состояние оборудования без открывания
• Встроенная монтажная панель упрощает сборку и фиксацию оборудования
• DIN-рейка уже установлена - не требует дополнительного крепления
• Цвет RAL 9003 легко сочетается с интерьером и маскирует следы эксплуатации

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на улице - IP30 не обеспечивает защиту от воды и пыли
• Подходит только для утопленной установки; не может использоваться как накладной шкаф
• Ограниченная глубина не позволяет разместить крупногабаритные устройства (например, большие преобразователи частоты или АВР)
• Высота и ширина фиксированы - нельзя изменить количество рядов или расширить корпус

Примеры использования

• Электрощитовая в квартире: размещение автоматов, УЗО, счетчиков
• Аварийное освещение в коридоре офиса
• Распределительный щит в номере гостиницы
• Система управления светом в многоквартирном доме

Практические советы

• Перед монтажом проверьте точные размеры ниши - шкаф 6x24M XL3 S 160 имеет жесткие габариты, и малейшее отклонение затруднит установку
• Используйте уровень при закреплении шкафа в стене - даже небольшой перекос повлияет на плотность прилегания двери
• При прокладке проводов оставляйте запас длины - ограниченная глубина не позволяет много свободного пространства для изгибов
• Для удобства обслуживания рекомендуется использовать оборудование с цветовой маркировкой - прозрачная дверь делает ее хорошо видимой
• Артикул 337226 - часть серии XL3 S от Legrand; все компоненты этой серии взаимозаменяемы по форме и креплению, что упрощает замену в будущем
