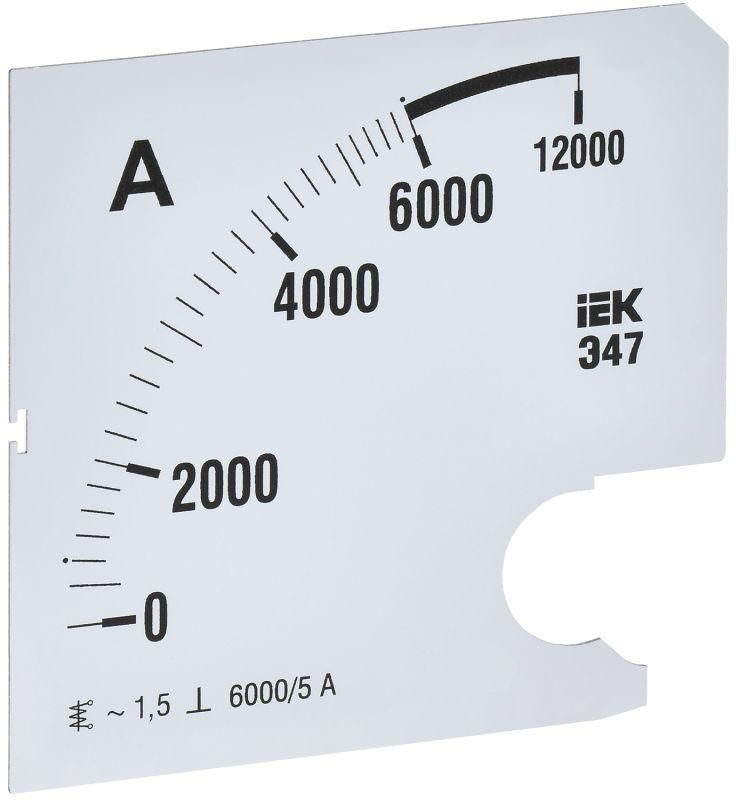

Шкала сменная для амперметра Э47 6000/5А класс точности 1,5 96х96мм - IPA20D-SC-6000 IEK

Шкала сменная для амперметра Э47 6000/5А класс точности 1,5 96х96мм - заменяемый элемент для измерительного прибора, предназначенный для работы с токами до 6000 А. Подходит для установки на амперметр Э47 от IEK, артикул IPA20-5-0000-A, обеспечивает точную визуализацию значений тока в промышленных системах.

Назначение и область применения

Шкала сменная для амперметра Э47 6000/5А используется исключительно в паре с основным корпусом амперметра Э47 класса точности 1,5. Она не является самостоятельным прибором - её задача - отображать значения тока, соответствующие входному сигналу 5 А от внешнего трансформатора тока. Применяется в распределительных щитах, на пультах управления, в цепях с высокими токами: промышленные станки, системы вентиляции, конвейеры, силовые пункты.

Технические характеристики

• Номинальный диапазон шкалы: 0–6000 А - показывает ток после преобразования через трансформатор тока 6000/5 А;
• Габаритные размеры: 96×96 мм - совпадает со стандартными габаритами амперметра Э47, позволяет заменить старую шкалу без переделки панели;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки ограничен конструкцией механизма, что влияет на линейность шкалы;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (6000 А), то есть макс. погрешность - +-90 А;
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47, фиксируется механически на оси стрелочного механизма.

Совместимость и монтаж

Шкала сменная для амперметра Э47 6000/5А совместима только с оригинальными моделями амперметра Э47 от IEK, артикул IPA20-5-0000-A. Не подходит для других серий, даже если они имеют аналогичные размеры 96×96 мм. Для замены необходимо:

• Отключить питание и снять крышку корпуса амперметра;
• Аккуратно демонтировать старую шкалу, не перегибая стрелку;
• Установить новую шкалу так, чтобы нулевая отметка совпадала с начальным положением стрелки;
• Закрыть корпус и проверить работу при подаче минимального тока.

Не используйте шкалу без оригинального механизма - она не будет работать с другими типами измерителей.

Преимущества

• Простая замена - не требует замены всего прибора, снижает затраты на обслуживание;
• Стандартный формат 96×96 мм - легко интегрируется в существующие панели управления;
• Высокая надёжность - изготовлена из прочной бумаги с лаковым покрытием, устойчиво к выцветанию и влаге в условиях щита;
• Чёткая градуировка - деления нанесены точно, обеспечивают удобство считывания даже при слабом освещении.

Ограничения применения

• Не работает напрямую с током выше 5 А - обязательно требуется внешний трансформатор тока 6000/5 А;
• Не предназначена для постоянной нагрузки свыше 6000 А - превышение может вызвать перегрев трансформатора и повредить механизм;
• Не подходит для помещений с повышенной запылённостью или агрессивной средой - отсутствует герметизация;
• Не рекомендовано использовать в условиях вибраций выше нормы - возможна деформация шкалы или смещение стрелки.

Примеры использования

• Щитовая автоматика на заводе: контроль тока в главном вводе 6000 А через трансформатор ТТ-6000/5;
• Система управления насосной станцией: наблюдение за нагрузкой электродвигателя мощностью более 200 кВт;
• Распределительный пункт на объекте ЖКХ: мониторинг потребления энергии в трёхфазной сети с использованием Э47 и сменной шкалы.

Практические советы

• Перед заменой шкалы убедитесь, что амперметр Э47 имеет именно артикул IPA20-5-0000-A - другие варианты могут иметь другую градуировку или калибровку;
• При установке не касайтесь стрелки руками - жир и пыль могут изменить её движение; используйте пинцет или специальные инструменты;
• Если шкала выглядит потёртой или сдвинутой - замените её сразу, даже если прибор «работает». Неточные показания могут привести к аварии;
• Проверьте соответствие трансформатора тока: он должен быть рассчитан на 6000/5 А, иначе показания будут неверными;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу.
