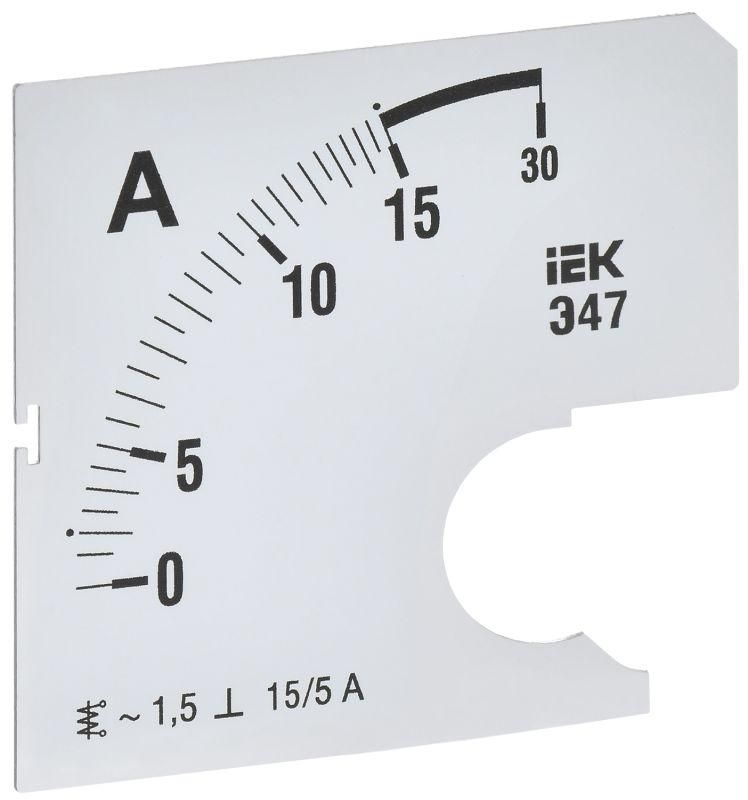

Шкала сменная для амперметра Э47 15/5А класс точности 1,5 72х72мм - IPA10D-SC-0015 IEK

Шкала сменная для амперметра Э47 15/5А-1,5 72х72мм - заменяемый элемент для аналогового амперметра IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока без замены всего прибора. Подходит для обслуживания и модернизации существующих щитов и панелей.

Назначение и область применения

Шкала сменная для амперметра Э47 15/5А-1,5 72х72мм предназначена для установки на уже установленный амперметр IEK артикул IPA10-5-0000-A, чтобы изменить диапазон измерений с 0–5 А на 0–15 А. Применяется там, где требуется перенастройка показаний без замены корпуса и механизма прибора - например, при замене трансформатора тока или изменении нагрузки в цепи. Удобна для сервисного обслуживания, ремонта и адаптации старых щитов.

Технические характеристики

• Диапазон измеряемых токов: 0–15 А
• Габаритные размеры: 72×72 мм - соответствует стандартному формату амперметров Э47
• Угол максимального отклонения стрелки: 90° - обеспечивает равномерную градуировку по всей шкале
• Класс точности: 1,5 - совпадает с классом основного прибора IEK артикул IPA10-5-0000-A
• Способ монтажа: встраиваемый - устанавливается вместо оригинальной шкалы внутри корпуса амперметра

Совместимость и монтаж

Шкала сменная для амперметра Э47 15/5А-1,5 72х72мм совместима исключительно с амперметрами IEK артикул IPA10-5-0000-A. Она не подойдёт к другим моделям, даже если они имеют такой же размер 72×72 мм - отличаются внутренние крепления и ось стрелки.

Для замены необходимо:

• Отключить питание цепи;
• Снять лицевую панель амперметра;
• Аккуратно снять старую шкалу, не повредив механизм;
• Установить новую шкалу, совместив её с осью стрелки;
• Закрепить панель и проверить работу при подаче тока.

Не используйте силу при установке - шкала фиксируется за счёт точного посадочного места, а не болтов.

Безопасность и стандарты

Шкала сменная для амперметра Э47 15/5А-1,5 72х72мм не имеет собственной защиты от внешних воздействий - она является внутренним компонентом. Безопасность обеспечивается конструкцией самого амперметра IEK артикул IPA10-5-0000-A, который соответствует требованиям ГОСТ Р МЭК 61010-1. Все работы по замене должны проводиться при отключенном питании.

Преимущества

• Экономия средств - не нужна замена всего амперметра, только шкала
• Быстрый ремонт - замена занимает 5–10 минут
• Сохранение заводской точности - совместима с классом 1,5 основного прибора
• Стандартный размер - легко найти место в типовой панели 72×72 мм

Ограничения применения

• Подходит только для амперметров IEK артикул IPA10-5-0000-A - несовместима с другими моделями, даже аналогичными
• Не предназначена для работы с токами выше 15 А - возможна перегрузка и деформация шкалы
• Не используется в условиях повышенной вибрации без дополнительной фиксации корпуса
• Не рекомендовано применять в открытых щитах без IP-защиты - шкала не защищена от пыли и влаги

Примеры использования

• Обновление старого распределительного щита после замены трансформатора тока с 5/5 А на 15/5 А
• Ремонт оборудования на заводе, где амперметр вышел из строя только по шкале
• Настройка контроля тока на конвейере или насосной станции при изменении мощности двигателя

Практические советы

• Перед заменой сверьте текущий ток в цепи - он не должен превышать 15 А, иначе шкала будет некорректно работать
• Проверьте, что стрелка амперметра IEK артикул IPA10-5-0000-A свободно перемещается - если заклинило, замена шкалы не решит проблему
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влажности
• При заказе всегда указывайте артикул IPA10-5-0000-A - так вы гарантированно получите правильную шкалу
