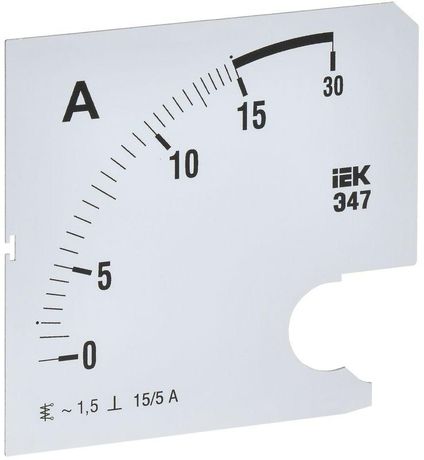

Шкала сменная для амперметра Э47 15/5А класс точности 1,5 96х96мм - IPA20D-SC-0015 IEK

Шкала сменная для амперметра Э47 15/5А-1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока без замены всего прибора. Подходит для обслуживания и модернизации существующих щитов с установкой типа 96×96 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 15/5А-1,5 96х96мм предназначена для замены оригинальной шкалы на амперметре IEK артикул IPA20-5-0000-A. Она позволяет перенастроить прибор на измерение тока до 15 А вместо других значений, например, 5 А или 30 А, которые доступны в этой же серии. Применяется в электроустановках, где требуется точный контроль тока - в распределительных щитах, на пультах управления, в цепях питания оборудования с малой мощностью.

Технические характеристики

• Диапазон измерения: 0–15 А - соответствует максимальному току, который можно измерить при использовании с базовым амперметром Э47;
• Габариты: 96 × 96 мм - совпадает со стандартным форм-фактором приборов серии Э47, обеспечивает прямую замену без доработки корпуса;
• Угол отклонения стрелки: 90° - стандартный ход механизма, обеспечивающий равномерную градуировку по всей шкале;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-0,225 А при 15 А);
• Способ монтажа: встраиваемый - устанавливается внутрь лицевой панели прибора, фиксируется за счет механической посадки на ось указателя.

Совместимость и монтаж

Шкала сменная для амперметра Э47 15/5А-1,5 96х96мм совместима исключительно с амперметрами IEK артикул IPA20-5-0000-A. Установка возможна только после демонтажа старой шкалы. Для замены необходимо:

• Отключить питание устройства;
• Снять переднюю крышку амперметра;
• Аккуратно сдвинуть старую шкалу с оси стрелки;
• Надеть новую шкалу так, чтобы её центральное отверстие точно совпало с осью;
• Закрыть крышку и проверить положение стрелки на нулевой отметке.

Не используйте шкалу с другими моделями амперметров - даже при одинаковых размерах 96×96 мм механизм и шкала могут отличаться по калибровке.

Преимущества

• Экономия затрат - не требует замены всего прибора, только комплектующего элемента;
• Быстрый ремонт - замена занимает несколько минут без необходимости перепрошивки или калибровки;
• Сохранение класса точности - сохраняет исходную точность 1,5 при правильной установке;
• Стандартная форма - легко найти место в уже смонтированных щитах без изменения габаритов.

Ограничения применения

• Подходит только для постоянного тока в цепях, рассчитанных на работу с амперметром Э47 - не используется в переменном токе без согласования с преобразователем;
• Не предназначен для работы при температуре ниже –10 C и выше +50 C - выход за эти границы влияет на точность показаний;
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации корпуса - риск смещения стрелки;
• Не является взрывозащищённой деталью - не применяется во взрывоопасных зонах без сертифицированной защиты всего прибора.

Примеры использования

• Замена шкалы на 15 А в щите управления насосной станцией для более точного контроля рабочего тока;
• Обновление прибора в цепи зарядного устройства, где ранее был установлен амперметр на 5 А;
• Ремонт повреждённой шкалы на производственной линии без остановки всего участка - достаточно заменить только шкалу.

Практические советы

• Перед установкой проверьте, что стрелка амперметра свободно перемещается - заклинивание может повредить новую шкалу;
• При монтаже не касайтесь поверхности шкалы пальцами - жирные следы снижают читаемость;
• Убедитесь, что вы выбрали именно шкалу для 15 А, а не для 5 А или 30 А - они внешне похожи, но имеют другую градуировку;
• Если прибор работает в условиях запылённости, периодически протирайте шкалу мягкой тканью - грязь мешает считыванию показаний.
