Шлейф заземления винт М8 16мм.кв. 320мм. | 2T7 DKC ДКС

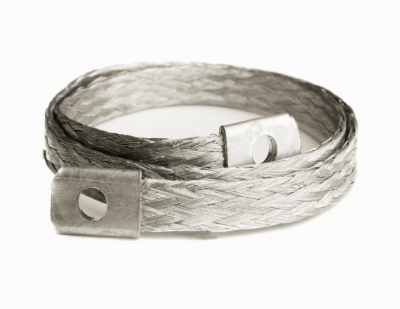

Шлейф заземления винтовой М8 16 кв.мм 320 мм от DKC (ДКС), артикул 2t7, предназначен для надёжного заземления подвижных частей внутри металлических шкафов, обеспечивая безопасность при пробое изоляции. Изделие выполнено из медной лужёной жилы с плоским сечением и оснащено винтовыми соединениями для быстрого монтажа.

Назначение и область применения

Шлейф заземления винтовой М8 16 кв.мм 320 мм используется для создания непрерывного заземляющего контура между подвижными компонентами (дверями, выдвижными секциями, панелями) и основным заземляющим проводником в электрощитах и распределительных шкафах. Применяется там, где требуется постоянный контакт при перемещении деталей - например, в автоматизированных системах, станках, промышленном оборудовании. Номинальное напряжение 1000 В позволяет использовать его в сетях до 1 кВ.

Технические характеристики

• Материал проводника: электротехническая медь с лужёным покрытием
• Сечение проводника: 16 мм2
• Форма проводника: плоская
• Общий размер: 320 мм
• Наружный диаметр: 16 мм
• Диаметр отверстия под винт: 8,4 мм (соответствует М8)
• Номинальный ток: 25 А
• Класс проводника: Класс 6 (гибкий многожильный)
• Напряжение: до 1000 В
• Тип соединения: винтовой, затягивающийся
• Имеет соединительную муфту и соединительные колодки
• Предназначен для монтажа на кабель
• Отверстия просверлены для установки наконечников

Совместимость и монтаж

Шлейф заземления винтовой М8 16 кв.мм 320 мм совместим с болтами М8 и стандартными заземляющими клеммами в шкафах серии Quadro. Для монтажа:

• Установите один конец шлейфа на заземляющую точку шкафа (например, на шину PE), используя винт М8 через предварительно просверленное отверстие.
• Второй конец закрепите на подвижной части оборудования - двери, люке или выдвижной раме - также с помощью винта М8.
• Не требует сварки или пайки; достаточно плотного затягивания винта.
• Гибкость класса 6 позволяет легко адаптировать форму при установке в ограниченном пространстве.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам для электроустановок до 1000 В. Лужёное покрытие защищает медь от окисления, сохраняя низкое переходное сопротивление. Соединительные колодки и муфта обеспечивают механическую прочность и устойчивость к вибрациям. Устройство не предназначено для работы в условиях повышенной химической агрессии или температур выше +70 C.

Преимущества

• Лужёная медь снижает риск коррозии и увеличивает срок службы контакта
• Плоская форма удобна для укладки в узких щитах и не перегибается при движении
• Встроенные соединительные колодки исключают необходимость дополнительных наконечников
• Затягивающееся соединение гарантирует надёжный контакт даже при вибрациях
• Просверленные отверстия позволяют фиксировать шлейф без доработки

Ограничения применения

• Не применяется вне замкнутых металлических шкафов - не имеет внешней защиты IP
• Не рекомендуется для использования в средах с высокой влажностью, агрессивными газами или солевым туманом
• Максимальный рабочий ток - 25 А; превышение может вызвать нагрев и повреждение
• Не предназначен для прямого подключения к силовым кабелям - только как внутренний заземляющий элемент

Примеры использования

• Заземление двери шкафа управления станком CNC
• Подключение выдвижной панели в распределительном щите типа Quadro
• Связь между подвижной рамой и базовой конструкцией в конвейерной системе
• Электробезопасность в шкафах с сервоприводами и ЧПУ-оборудованием

Практические советы

• Перед монтажом проверьте, что отверстие в детали точно совпадает с диаметром 8,4 мм - иначе возможен перекос и плохой контакт
• Используйте шайбы и гроверы при вибрационных нагрузках для предотвращения саморазвинчивания
• Не перегибайте шлейф более чем на 90° - это снижает гибкость и может повредить жилу
• При использовании в шкафах серии Quadro - шлейф идеально сочетается с крепёжными элементами этой системы
• При необходимости удлинения - не соединяйте несколько шлейфов последовательно; выбирайте подходящую длину заранее
