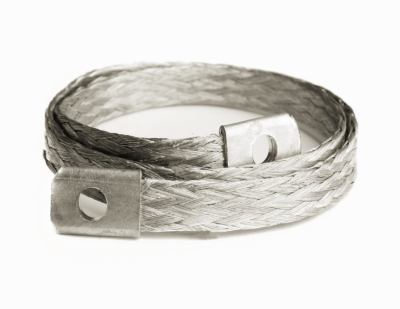

Шлейф заземления винт М8 16мм.кв. 150мм. | 2T4 DKC ДКС

Шлейф заземления винтовой М8 16 кв.мм 150мм от DKC (ДКС), артикул 2t4, предназначен для надёжного заземления подвижных частей оборудования внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при пробое изоляции, соответствует требованиям к защите от поражения электрическим током.

Назначение и область применения

Шлейф заземления винтовой М8 16 кв.мм 150мм используется для создания постоянного электрического контакта между подвижными компонентами (дверями, крышками, направляющими) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется надёжное заземление при перемещении элементов. Подходит для систем с рабочим напряжением до 1000 В.

Технические характеристики

• Материал проводника: электротехническая медь с лужёным покрытием - повышает коррозионную стойкость и снижает контактное сопротивление
• Сечение проводника: 16 мм2 - обеспечивает пропускание тока до 25 А
• Форма проводника: плоская - удобна для плотной фиксации на поверхности и минимизации габаритов
• Длина: 150 мм - оптимальна для большинства типовых сборок в шкафах
• Наружный диаметр: 16 мм - учтён при проектировании посадочных мест
• Класс проводника: Class 6 - высокая гибкость, выдерживает многократные изгибы
• Затягивающееся соединение: да - позволяет регулировать натяжение и сохранять контакт при вибрациях
• Соединительная муфта: да - усиливает механическую прочность и герметичность соединения
• Соединительные колодки: да - обеспечивают быстрый и надёжный монтаж без пайки
• Просверлено для наконечников: да - совместимо с стандартными наконечниками М8
• Отверстие под винт: 8,4 мм - точно соответствует стандартному диаметру винта М8
• Напряжение: 1000 В - допустимо для промышленных сетей до 1 кВ

Совместимость и монтаж

Шлейф заземления винтовой М8 16 кв.мм 150мм монтируется на кабельные каналы или непосредственно на корпус шкафа через предварительно просверленные отверстия. Для установки используются болты М8 с гайками и шайбами. Соединительные колодки позволяют легко подключить шлейф к заземляющей шине. Убедитесь, что посадочные места на оборудовании имеют диаметр не менее 8,4 мм. Лужёная поверхность не требует дополнительной обработки перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и IEC 60204-1 по обеспечению защитного заземления. Лужёная медь исключает оксидацию контактов, снижая риск перегрева. Номинальный ток 25 А гарантирует работу при аварийных токах утечки. Класс проводника 6 обеспечивает долговечность при циклическом движении деталей.

Преимущества

• Высокая гибкость благодаря классу проводника 6 - выдерживает частые движения без разрушения жил
• Лужёное покрытие - продлевает срок службы в условиях повышенной влажности и агрессивной среды
• Усиленная соединительная муфта - предотвращает разрыв при нагрузках
• Готовые колодки и отверстия - экономят время монтажа, не требуют доработки
• Плоская форма - занимает мало места, не мешает другим компонентам в шкафу

Ограничения применения

• Не предназначена для внешней прокладки - не имеет защиты от UV-излучения и механических повреждений
• Не рекомендуется использовать в качестве основного заземляющего провода - только для вторичного заземления подвижных элементов
• Максимальная температура эксплуатации не указана; избегать длительного воздействия выше +70 C
• Не подходит для переменных токов свыше 25 А - возможен перегрев

Примеры использования

• Заземление двери распределительного шкафа DKC Quadro
• Подключение подвижной панели станка к базовой раме
• Обеспечение заземления съёмного кожуха на конвейере
• Связь между двумя секциями электрошкафа при наличии люка или крышки

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия на оборудовании (8,4 мм) и используемого винта (M8)
• Не затягивайте винт слишком сильно - это может деформировать плоский проводник
• При использовании в вибрирующих системах дополнительно закрепите шлейф хомутиками, чтобы избежать усталостного разрушения
• Проверяйте контакт каждые 6–12 месяцев - особенно в помещениях с высокой влажностью или запылённостью
• Этот шлейф - часть серии Quadro от DKC; совместим с другими изделиями этой серии по форм-фактору и креплению
