Шлейф заземления винт М8 16мм.кв. 200мм. | 2T5 DKC ДКС

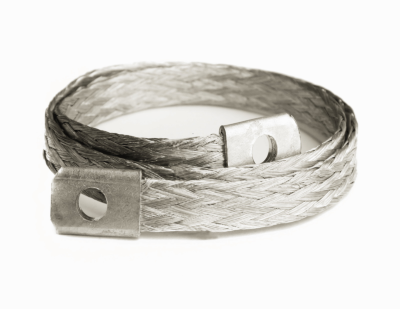

Шлейф заземления винт М8 16 кв.мм 200 мм от DKC (ДКС), артикул 2t5, предназначен для надёжного заземления подвижных частей оборудования внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при повреждении изоляции, соответствует требованиям электробезопасности для сетей до 1000 В.

Назначение и область применения

Шлейф заземления винт М8 16 кв.мм 200 мм используется для создания постоянного электрического контакта между подвижными элементами (например, дверями шкафов, выдвижными направляющими, крышками) и основной системой заземления. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется исключить опасность поражения током при пробое изоляции на корпус.

Технические характеристики

• Материал проводника: электротехническая медь с лужением - повышает коррозионную стойкость и снижает контактное сопротивление
• Сечение проводника: 16 мм2 - обеспечивает пропускание тока до 25 А при напряжении до 1000 В
• Форма проводника: плоская - удобна для плотного прилегания к поверхностям и компактному монтажу
• Длина: 200 мм - оптимальна для большинства типовых шкафов и механизмов
• Наружный диаметр: 16 мм - позволяет легко проходить через кабельные вводы и фиксирующие каналы
• Класс проводника: Класс 6 - многожильный гибкий проводник, устойчивый к вибрациям и изгибам
• Диаметр отверстия под винт: 8,4 мм - совместим с винтом M8
• Тип соединения: затягивающееся - гарантирует прочный и долговечный контакт без ослабления
• Имеет соединительную муфту и соединительные колодки - упрощают подключение к заземляющим шинам и другим элементам
• Просверлено для наконечников - можно использовать с клеммами типа “быстроразъём” или “штыревые”

Совместимость и монтаж

Шлейф заземления винт М8 16 кв.мм 200 мм монтируется на кабельные пути или жестко закрепляется на корпусе. Для установки:

• Подготовьте место на подвижном элементе - просверлите отверстие Ø8,4 мм
• Закрепите шлейф винтом M8, предварительно зачистив поверхность до металла
• Другой конец подсоедините к заземляющей шине через соединительную колодку или наконечник
• Убедитесь, что контакт не перегнут и не натянут - допустимы мягкие изгибы радиусом более 50 мм

Работает совместно с сериями DKC Quadro и другими системами заземления, имеющими стандартные клеммы M8.

Безопасность и стандарты

Шлейф заземления винт М8 16 кв.мм 200 мм соответствует требованиям ГОСТ Р 50571.5.54 и IEC 60364-5-54 для систем TN-S и TT. Номинальное напряжение 1000 В и ток 25 А обеспечивают безопасную работу в промышленных условиях. Луженая медь снижает риск окисления и сохраняет проводимость даже в средах с повышенной влажностью.

Преимущества

• Гибкость класса 6 - выдерживает циклы открывания/закрывания дверей без разрушения
• Луженая медь - устойчива к коррозии, особенно важна в агрессивных средах
• Встроенные колодки и муфта - экономят время монтажа, не требуют дополнительных деталей
• Плоская форма - не занимает лишнего места, не мешает сборке шкафа
• Затягивающееся соединение - не требует периодической подтяжки

Ограничения применения

• Не предназначена для внешней прокладки - не имеет защиты от УФ и механических повреждений
• Не рекомендуется применять в местах с постоянным трением или движущимися частями, которые могут пережимать шлейф
• Максимальный рабочий ток - 25 А; при больших нагрузках требуется проверка по тепловому режиму
• Не заменяет главную заземляющую шину - служит лишь для связи подвижных элементов с ней

Примеры использования

• Заземление двери распределительного шкафа серии DKC Quadro
• Подключение выдвижного ящика с ЧПУ-станком к общей заземляющей сети
• Обеспечение безопасности в конвейерных линиях с металлическими рамами
• Связь сдвигаемых панелей в электрошкафах с заземляющей шиной

Практические советы

• Перед монтажом зачищайте поверхность под винт до блеска - оксидная плёнка увеличивает сопротивление
• Используйте шайбу с зубцами или пружинную шайбу для предотвращения саморазвинчивания
• Проверяйте сопротивление контура после установки - должно быть менее 0,1 Ом
• При необходимости удлинения используйте аналогичный шлейф - не скручивайте провода
• Для высоких температур (>+70C) уточните возможность эксплуатации - лужение может терять целостность
