Шлейф заземления винт М8 16мм.кв. 250мм. | 2T6 DKC ДКС

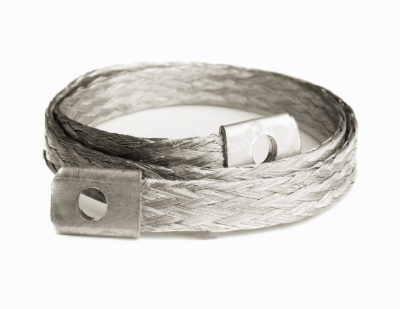

Шлейф заземления винт М8 16 кв.мм 250мм от DKC (ДКС), артикул 2t6, предназначен для надёжного заземления подвижных частей внутри металлических шкафов, обеспечивая безопасность при пробое изоляции. Изделие выполнено из медного проводника с лужением, имеет плоскую форму и комплектуется соединительной муфтой и колодками.

Назначение и область применения

Шлейф заземления винт М8 16 кв.мм 250мм используется для создания непрерывного заземляющего контура между подвижными элементами (дверями, выдвижными секциями, крышками) и основным корпусом электрошкафа. Он предотвращает опасное напряжение на доступных частях при повреждении изоляции, защищая персонал от поражения электрическим током. Применяется в распределительных щитах, станках, автоматизированных линиях и других системах с напряжением до 1000 В.

Технические характеристики

• Материал проводника: электротехническая медь с лужёным покрытием
• Сечение проводника: 16 мм2
• Длина: 250 мм
• Форма проводника: плоская
• Номинальный ток: 25 А
• Напряжение: до 1000 В
• Класс проводника: Class 6 (гибкий многожильный)
• Наружный диаметр: 16 мм
• Отверстие под винт: Ø8,4 мм (соответствует М8)
• Тип соединения: затягивающееся, с возможностью фиксации винтом
• Комплектация: соединительная муфта и соединительные колодки
• Подготовка к монтажу: просверлено для установки наконечников

Совместимость и монтаж

Шлейф заземления винт М8 16 кв.мм 250мм устанавливается на кабельные каналы или жестко закрепляется на корпусе шкафа через винтовые соединения. Для монтажа используйте винты M8 с моментом затяжки до 1,5 Нм. Соединительные колодки позволяют легко подключить шлейф к заземляющей шине или другому проводнику. Лужённая поверхсть снижает окисление и улучшает контакт. Убедитесь, что посадочное отверстие соответствует Ø8,4 мм - не используйте более крупные винты, чтобы не деформировать проводник.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 60364-5-54 для заземляющих проводников. Класс проводника 6 гарантирует высокую гибкость и долговечность при циклических движениях. Номинальное напряжение 1000 В позволяет применять шлейф в сетях до 1 кВ переменного и постоянного тока. Лужение обеспечивает антикоррозийную защиту в условиях повышенной влажности.

Преимущества

• Гибкость благодаря классу проводника 6 - выдерживает частые перемещения без разрушения
• Лужёное покрытие - устойчиво к окислению, продлевает срок службы контакта
• Удобная комплектация: муфта и колодки исключают необходимость докупать дополнительные детали
• Плоская форма - плотно прилегает к поверхностям, не занимает лишнего места
• Предварительно просверленные отверстия - ускоряют монтаж и обеспечивают точность

Ограничения применения

• Не предназначена для внешней прокладки - не защищена от механических повреждений и UV-излучения
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щёлочи)
• Максимальный рабочий ток - 25 А; превышение может вызвать перегрев и выход из строя
• Не заменяет главный заземляющий проводник - применяется только как вторичный заземляющий элемент

Примеры использования

• Заземление двери электрошкафа серии Quadro от DKC
• Подключение выдвижного ящика с ЧПУ-станком к корпусу
• Обеспечение заземления люка обслуживания в распределительном устройстве
• Связь между подвижной рамой и стационарным шасси в промышленных модулях

Практические советы

• Перед установкой проверьте целостность лужёного слоя - при наличии повреждений протрите место контакта спиртом и запаяйте припоем
• Используйте только винты M8 с плоской головкой - другие типы могут не обеспечить равномерного давления
• При использовании в вибрационных средах дополнительно закрепите шлейф хомутами каждые 150–200 мм
• Проверяйте сопротивление заземления после монтажа - допустимый показатель ≤ 0,1 Ом
• Шлейф заземления винт М8 16 кв.мм 250мм совместим с другими изделиями серии Quadro - можно комбинировать с аналогичными заземляющими элементами DKC
