Шлейф заземления Quadro круглый винтовой М6 6 мм² 150 мм DKC (ДКС) 2TR1

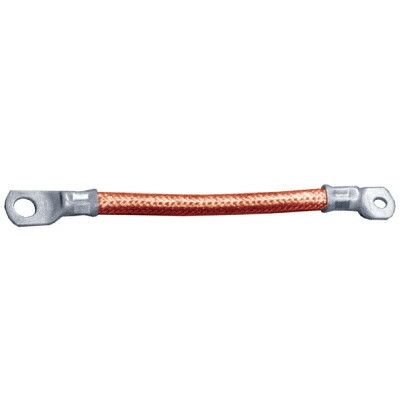

Шлейф заземления круглый винт М6 6 кв.мм 150мм от DKC (ДКС), артикул 2tr1, предназначен для надёжного заземления подвижных частей внутри металлических шкафов, обеспечивая безопасность при утечках тока. Изделие выполнено из медного проводника с лужением, имеет жесткую форму и готово к быстрому подключению через винтовые соединения.

Назначение и область применения

Шлейф заземления круглый винт М6 6 кв.мм 150мм используется для создания постоянного электрического контакта между подвижными компонентами (дверями, крышками, направляющими) и основным контуром заземления металлического шкафа. Применяется там, где возможен контакт человека с корпусом при повреждении изоляции - например, в распределительных щитах, станках, автоматизированных линиях и системах управления. Номинальное напряжение 1000 В позволяет использовать его в промышленной электроустановке до 1 кВ.

Технические характеристики

• Материал проводника: электротехническая медь с луженым покрытием - снижает окисление и улучшает контакт
• Сечение проводника: 6 мм2 - соответствует классу 6, обеспечивает допустимый ток до 25 А
• Форма: круглая - сохраняет жёсткость, не деформируется при установке
• Общая длина: 150 мм - оптимальна для большинства типовых шкафов
• Наружный диаметр: 6 мм - совпадает с посадочным местом под стандартные клеммы
• Отверстие под винт: 6,4 мм - точно подходит для винта М6
• Напряжение: до 1000 В - соответствие требованиям для промышленных сетей
• Затягивающееся соединение: да - гарантирует плотный контакт без люфта
• Соединительная муфта: да - защищает место перехода от механических нагрузок
• Соединительные колодки: да - позволяют легко подключить к заземляющим шинам
• Просверлено для наконечников: да - можно использовать с кабельными наконечниками типа “бычок”

Совместимость и монтаж

Шлейф заземления круглый винт М6 6 кв.мм 150мм монтируется на кабельную систему - фиксируется одним концом к заземляющему болту на раме шкафа, другим - к подвижному элементу (например, двери). Установка требует предварительной подготовки отверстий: диаметр 6,4 мм под винт М6 уже просверлен, что исключает необходимость сверления на месте. Соединительные колодки позволяют подключить шлейф к шине заземления без дополнительных кабельных наконечников, хотя они также поддерживаются. Для надёжности рекомендуется затягивать винт моментом 1–1,5 Нм.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим цепям согласно ГОСТ Р 50571 и IEC 60204-1. Луженая медь обеспечивает долговременную устойчивость к коррозии, а жёсткая форма предотвращает случайное перегибание. Класс проводника 6 указывает на высокую гибкость при сохранении прочности - важно для подвижных соединений. Номинальный ток 25 А достаточен для защиты от токов утечки в большинстве промышленных устройств.

Преимущества

• Готовое решение - не требуется самостоятельная сборка из провода и наконечников
• Луженая медь - меньше окисления, стабильный контакт даже в условиях повышенной влажности
• Уже установленные колодки и муфта - экономят время монтажа
• Жёсткая круглая форма - не сплющивается при закручивании винта, сохраняет геометрию
• Поддержка наконечников - возможность замены или доработки без полной замены шлейфа

Ограничения применения

• Не предназначена для внешней прокладки - не имеет защитной оболочки против UV, механических ударов или агрессивной среды
• Не подходит для частых изгибов под углом менее 90° - риск трещин в проводнике при многократном движении
• Длина 150 мм может быть недостаточной для крупногабаритных шкафов - проверяйте расстояние между точками подключения
• Не применяется в цепях переменного тока выше 1000 В - превышение напряжения запрещено

Примеры использования

• Заземление двери распределительного шкафа DKC Quadro
• Подключение перемещаемой панели управления на станке ЧПУ
• Связь заземления между выдвижной секцией и базовым корпусом в автоматических линиях
• Электрооборудование в пищевой и фармацевтической промышленности - благодаря лужению устойчив к мойкам

Практические советы

• Перед установкой проверьте, чтобы поверхность контакта была чистой и не имела краски/оксидов - при необходимости зачистите её
• Не используйте шлейф как силовой провод - он рассчитан только на токи утечки, а не на рабочий ток
• При использовании с наконечниками выбирайте тип “бычок” с внутренним диаметром 6,4 мм
• Если длина 150 мм слишком мала - рассмотрите аналогичные модели из серии Quadro с другими длинами
• Проверяйте герметичность соединения после монтажа - слабый контакт увеличивает риск потенциального перенапряжения
