Шлейф заземления круглый винт М10 10мм.кв 300мм. | 2TR3 DKC ДКС

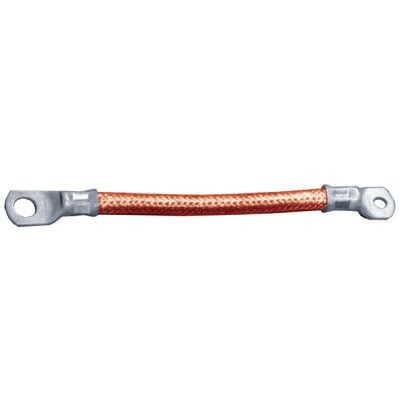

Шлейф заземления круглый винтовой М10 10 мм2 300 мм от DKC (ДКС) предназначен для надёжного заземления подвижных частей оборудования внутри металлических шкафов. Артикул 2tr3 обеспечивает безопасную передачу тока утечки при аварийном пробое изоляции, соответствует требованиям к защите от поражения электрическим током.

Назначение и область применения

Шлейф заземления круглый винтовой М10 10 мм2 300 мм используется для создания постоянного электрического контакта между подвижными компонентами (дверями, крышками, направляющими) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется гибкое и долговечное заземление при перемещении деталей. Подходит для систем с рабочим напряжением до 1000 В.

Технические характеристики

• Номинальное сечение проводника: 10 мм2 - обеспечивает пропускание тока утечки до 25 А без перегрева
• Материал проводника: медная жила с лужёным покрытием - повышает коррозионную стойкость и снижает контактное сопротивление
• Форма проводника: круглая - удобна для прохода через узкие каналы и совместима с большинством клеммных соединений
• Наружный диаметр: 10 мм - позволяет легко фиксировать в стандартных кабельных каналах и хомутиках
• Длина: 300 мм - оптимальна для подключения дверей и крышек шкафов типовой глубины
• Номинальное напряжение: 1000 В - соответствует классу защиты электрооборудования до 1 кВ
• Класс проводника: Класс 6 - многожильная, гибкая конструкция, выдерживающая частые изгибы
• Тип соединения: затягивающееся - обеспечивает плотный контакт без сварки или пайки
• Наличие соединительных колодок: да - позволяют быстрое подключение к болтам заземления
• Наличие просверленного отверстия для наконечников: да - совместимо с цилиндрическими наконечниками M10
• Наличие соединительной муфты: да - усиливает механическую прочность и герметичность соединения

Совместимость и монтаж

Шлейф заземления круглый винтовой М10 10 мм2 300 мм монтируется на кабельные трассы и крепится к болтам заземления в шкафах. Отверстие под винт имеет диаметр 10,5 мм - идеально подходит для стандартных болтов M10. Соединительные колодки и муфта обеспечивают надёжный контакт даже при вибрациях. Для монтажа используйте ключ на 13–14 мм. Убедитесь, что поверхность контакта очищена от оксидов и краски. Гибкость проводника позволяет изгибать шлейф под углом до 90° без потери электрической целостности.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению согласно ГОСТ Р 50571 и IEC 60204-1. Лужёное покрытие предотвращает окисление меди, сохраняя низкое переходное сопротивление. Номинальный ток 25 А гарантирует работу в условиях аварийного замыкания. Применение в соответствии с рекомендациями производителя исключает риск возгорания или перегрева.

Преимущества

• Гибкость и прочность - подходят для частых движений дверей и механизмов
• Лужёная медь - устойчивость к коррозии в условиях повышенной влажности
• Универсальные точки крепления - совместимы с большинством стандартных болтов и наконечников
• Цельнолитая муфта - минимизирует риск разрыва при нагрузках
• Предварительно собранная конструкция - экономит время монтажа

Ограничения применения

• Не предназначена для внешней установки - не имеет IP-защиты от воды и пыли
• Не использовать в средах с агрессивными химическими веществами - лужение может разрушаться при длительном воздействии кислот и щелочей
• Не применять вместо главного заземляющего провода - служит лишь для дополнительного заземления подвижных элементов
• Максимальная температура эксплуатации - +80C; выше - возможна деформация изоляции и потеря контакта

Примеры использования

• Подключение двери шкафа управления к раме в промышленных станках
• Заземление сдвижных панелей в распределительных щитах типа Quadro
• Обеспечение безопасности при работе с конвейерными линиями и роботизированными модулями
• Замена старых заземляющих жил в модернизируемых системах

Практические советы

• Перед установкой проверьте диаметр отверстия в крепёжном болте - он должен быть 10,5 мм +-0,1 мм
• Не перетягивайте винты - усилие более 10 Нм может повредить резьбу в колодке
• При использовании в вибрирующих системах допускается дополнительная фиксация хомутиком каждые 150 мм
• Проверяйте контакт мультиметром после монтажа - сопротивление должно быть менее 0,1 Ом
• Артикул 2tr3 совместим с сериями DKC Quadro - можно комбинировать с другими элементами системы без адаптеров
