Шлейф заземления винт М8 10мм.кв. 150мм. | 2T1 DKC ДКС

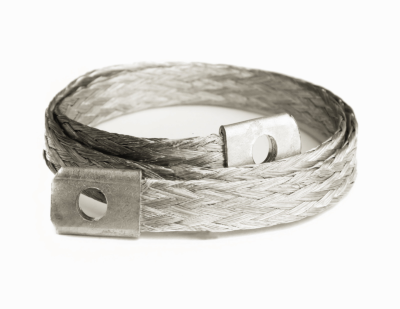

Шлейф заземления винтовой М8 10 кв.мм 150мм от DKC (ДКС), артикул 2t1, предназначен для надёжного заземления подвижных частей оборудования внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при пробое изоляции, соответствует требованиям к защите от поражения электрическим током.

Назначение и область применения

Шлейф заземления винтовой М8 10 кв.мм 150мм используется для создания постоянного электрического контакта между подвижными элементами (дверями, выдвижными секциями, крышками) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется надёжное заземление при перемещении деталей. Номинальное напряжение до 1000 В позволяет использовать его в промышленной электроустановке средней мощности.

Технические характеристики

• Материал проводника: электротехническая медь с лужением - повышает коррозионную стойкость и снижает контактное сопротивление
• Сечение проводника: 10 мм2 - обеспечивает пропускание тока до 25 А
• Форма проводника: плоская - удобна для компактной укладки в ограниченном пространстве
• Длина: 150 мм - оптимальна для большинства типовых шкафов
• Наружный диаметр: 10 мм - совместим с типовыми клеммами и гнездами
• Класс проводника: Класс 6 - высокая гибкость, устойчивость к многократному изгибу
• Затягивающееся соединение: да - предотвращает ослабление контакта при вибрации
• Соединительная муфта: да - усиливает механическую прочность и герметичность соединения
• Соединительные колодки: да - позволяют легко подключить к болтам без дополнительных наконечников
• Просверлено для наконечников: да - возможность установки кабельных наконечников типа “быстроразъём” или “штыревые”
• Отверстие под винт: 8,4 мм - соответствует стандартному М8

Совместимость и монтаж

Шлейф заземления винтовой М8 10 кв.мм 150мм монтируется на кабельные пути или непосредственно к болтам заземления в шкафу. Устанавливается через два фиксирующих отверстия: одно - на подвижной части (например, дверь), второе - на стационарной раме шкафа. Для лучшей передачи тока рекомендуется зачищать поверхности контакта от оксидов и применять антикоррозийную смазку. Соединительные колодки позволяют подключать без сверления дополнительных отверстий. Гибкость класса 6 обеспечивает долговечность даже при частых открываниях дверей.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению согласно ПУЭ и ГОСТ Р 50571.5.54. Номинальное напряжение 1000 В гарантирует работу в сетях до 1 кВ. Лужённая медь обеспечивает устойчивость к окислению, что важно для длительной работы в условиях повышенной влажности или запылённости. Отсутствие открытых участков провода исключает риск случайного замыкания.

Преимущества

• Высокая гибкость благодаря классу 6 - выдерживает десятки тысяч циклов изгибов
• Лужение медного проводника - продлевает срок службы в агрессивной среде
• Встроенные соединительные колодки - экономят время монтажа, не требуют дополнительных кабельных наконечников
• Затягивающееся соединение - сохраняет плотность контакта при вибрации и температурных перепадах
• Плоская форма - не занимает лишнего места в шкафу, не мешает другим кабелям

Ограничения применения

• Не предназначена для внешних установок - не имеет защиты IP и не рассчитана на воздействие осадков
• Не следует использовать в качестве основного заземляющего проводника - только для связи подвижных элементов с главным контуром
• Работает только при наличии надёжного заземления на стационарной части шкафа
• Максимальный ток 25 А - недостаточен для крупных силовых установок выше 15 кВт

Примеры использования

• Заземление двери распределительного щита серии Quadro от DKC
• Подключение выдвижного ящика к станку ЧПУ
• Обеспечение безопасности при работе с панелями управления в пищевой промышленности
• Связь с заземлением крышки шкафа в системах автоматизации

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия (8,4 мм) и размера болта (M8) - допуск +-0,1 мм важен для плотного контакта
• Если используете наконечники - выбирайте типы, подходящие под сечение 10 мм2 и диаметр отверстия M8
• При монтаже на вибрирующие элементы - дополнительно закрепите шлейф хомутиком, чтобы избежать перегиба
• Регулярно проверяйте контакт: при появлении нагара или потемнения - зачистите поверхности и нанесите токоотводящую смазку
• Шлейф заземления винтовой М8 10 кв.мм 150мм от DKC (ДКС) - идеально сочетается с другими изделиями серии Quadro, обеспечивая единый стандарт сборки
