Шлейф заземления винт М8 10мм.кв. 200мм. | 2T2 DKC ДКС

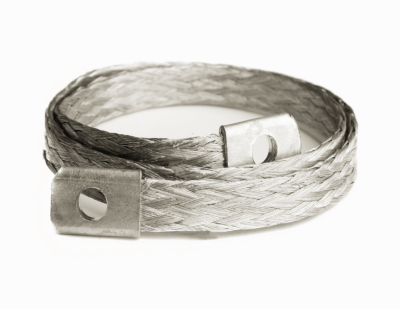

Шлейф заземления винтовой М8 10 кв.мм 200 мм от DKC (ДКС), артикул 2t2, предназначен для надёжного заземления подвижных частей внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при пробое изоляции, соответствует требованиям к защите от поражения электрическим током в системах до 1000 В.

Назначение и область применения

Шлейф заземления винтовой М8 10 кв.мм 200 мм используется для создания постоянного электрического контакта между подвижными компонентами (дверями, выдвижными секциями, крышками) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется гибкое и долговечное заземление при перемещении деталей.

Технические характеристики

• Материал проводника: электротехническая медь с лужением - повышает коррозионную стойкость и снижает контактное сопротивление
• Сечение проводника: 10 мм2 - обеспечивает пропускание тока до 25 А
• Форма проводника: плоская - удобна для плотной фиксации на поверхности и минимизации занимаемого пространства
• Длина: 200 мм - оптимальна для большинства типовых шкафов и механизмов
• Наружный диаметр: 10 мм - позволяет легко проходить через кабельные вводы и каналы
• Номинальное напряжение: 1000 В - соответствие классу защиты для средних и высоких потенциалов
• Класс проводника: Класс 6 - многожильный, гибкий, устойчив к вибрациям и изгибам
• Отверстие под винт: 8,4 мм - совместимо с винтом М8
• Тип соединения: винтовое с затягиванием - исключает самопроизвольное ослабление
• Соединительная муфта: да - усиливает механическую прочность и герметичность контакта
• Соединительные колодки: да - позволяют использовать стандартные наконечники
• Просверлено для наконечников: да - готово к установке кабельных наконечников типа “быстрый” или “штыревые”

Совместимость и монтаж

Шлейф заземления винтовой М8 10 кв.мм 200 мм монтируется на кабельные пути и крепится к болтам заземления шкафа и подвижному элементу. Для монтажа используйте винт M8 с моментом затяжки 1–1,5 Нм. Убедитесь, что поверхности контакта очищены от оксидов и краски. Лужёная медь не требует дополнительной смазки. Соединительные колодки позволяют применять наконечники сечением 10 мм2. Гибкость проводника (Класс 6) допускает изгибы радиусом не менее 50 мм без повреждений.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60204-1 (безопасность машин) и ГОСТ Р 51321.1 (распределительные устройства низкого напряжения). Предназначен для работы в условиях, где возможны вибрации, перепады температур и повышенная влажность. Лужение медного проводника предотвращает образование оксидов, сохраняя низкое переходное сопротивление.

Преимущества

• Гибкость и прочность благодаря Классу 6 - выдерживает многократные циклы движения
• Лужёная медь - уменьшает риск коррозии и увеличивает срок службы
• Универсальные соединительные колодки - совместимость с популярными наконечниками
• Затягивающееся винтовое соединение - исключает ослабление при вибрации
• Плоская форма - экономит место в шкафу и упрощает маршрутизацию

Ограничения применения

• Не предназначена для внешней прокладки - не имеет IP-защиты и не рассчитана на воздействие осадков или прямых солнечных лучей
• Не рекомендуется для токов выше 25 А - превышение нагрузки вызывает нагрев и выход из строя
• Не подходит для подключения к алюминиевым шинам без переходных наконечников - различие материалов создаёт электрохимическую коррозию
• Длина 200 мм - недостаточна для больших расстояний; при необходимости используйте удлинители или другие модели

Примеры использования

• Заземление двери распределительного шкафа DKC Quadro
• Подключение подвижной платформы на станке ЧПУ
• Обеспечение заземления выдвижного ящика в пульте управления
• Связь между рамой и люком обслуживания в силовой установке

Практические советы

• Перед установкой проверьте посадочный диаметр отверстия - он должен точно соответствовать 8,4 мм для винта М8
• Используйте шайбу под головку винта - равномерно распределяет усилие и защищает изоляцию
• При использовании наконечников - выбирайте те же, что указаны в каталоге DKC Quadro, чтобы гарантировать совместимость
• Проверяйте контакт каждые 6–12 месяцев - особенно в агрессивных средах (высокая влажность, химические пары)
• Не заменяйте этот шлейф жесткими проводами - потеря гибкости приведёт к быстрому разрушению при движении
