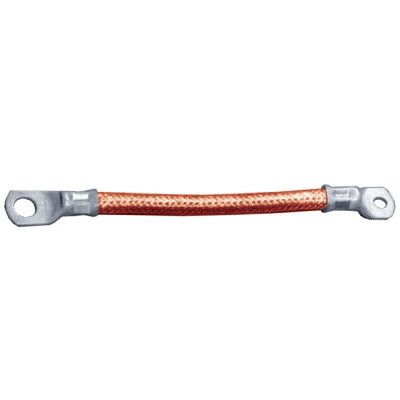

Шлейф заземления круглый винт М6 6мм.кв 200мм. | 2TR2 DKC ДКС

Шлейф заземления круглый 6 мм2 под винт М6 200 мм от DKC (ДКС) - надёжное решение для создания безопасного контура заземления у подвижных частей внутри металлических шкафов. Артикул 2tr2 предназначен для постоянного соединения между корпусом оборудования и системой заземления, обеспечивая защиту от удара током при повреждении изоляции.

Назначение и область применения

Шлейф заземления круглый 6 мм2 под винт М6 200 мм используется для соединения подвижных элементов - таких как двери шкафов, выдвижные направляющие, перемещаемые панели - с основным контуром заземления. Он предотвращает опасное напряжение на корпусе при пробое изоляции, особенно в условиях высокой влажности или вибраций. Применяется в силовых щитах, станках, конвейерах, автоматизированных линиях и других объектах с требованиями безопасности по ГОСТ Р 50571.

Технические характеристики

• Сечение проводника: 6 мм2 - обеспечивает пропускную способность до 25 А, достаточную для защиты при аварийных токах.
• Материал проводника: медная жила класса 6 - гибкая, устойчивая к многократному изгибу, идеальна для подвижных соединений.
• Форма: круглая - позволяет легко проходить через кабельные каналы и фиксироваться в стандартных зажимах.
• Наружный диаметр: 6 мм - совместим с большинством кабельных хомутиков и креплений.
• Номинальное напряжение: 1000 В - соответствует требованиям для сетей до 1 кВ.
• Длина: 200 мм - оптимальна для типичных расстояний между точками заземления в шкафах.
• Тип соединения: затягивающееся - гарантирует плотный контакт без люфта даже при вибрациях.
• Покрытие: лужение - защищает медь от окисления, увеличивает срок службы в агрессивной среде.
• Отверстие под винт: 6,4 мм - точно соответствует стандартному винту М6.
• Наличие соединительных колодок и муфты: да - упрощают сборку и исключают необходимость дополнительных комплектующих.

Совместимость и монтаж

Шлейф заземления круглый 6 мм2 под винт М6 200 мм монтируется на кабельные пути и крепится к болтовым соединениям заземления. Для установки требуется только отвертка: один конец фиксируется винтом М6 в отверстии 6,4 мм на корпусе, второй - к заземляющей шине или другому оборудованию. Соединительная муфта и колодки позволяют использовать изделие как готовую цепь без доработки. Подходит для монтажа в шкафах серии Quadro от DKC, где предусмотрены стандартные точки заземления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 60364-5-54 по организации системы заземления. Луженая медь обеспечивает долговременную проводимость и снижает риск нагрева при протекании тока замыкания. Номинальный ток 25 А гарантированно срабатывает при типовых аварийных ситуациях в электроустановках до 1000 В.

Преимущества

• Готовая конструкция - не требует резки, обжима или пайки.
• Увеличенная гибкость благодаря классу 6 - выдерживает частые движения дверей и механизмов.
• Лужёное покрытие - не теряет проводимости при длительной эксплуатации в сыром воздухе.
• Встроенные колодки и муфта - экономят время монтажа и минимизируют количество деталей.
• Стандартные размеры - совместимы с большинством шкафов и заземляющих шин.

Ограничения применения

Не предназначена для использования вне закрытых металлических шкафов - не имеет внешней защиты от механических повреждений или воздействия УФ-лучей. Не рекомендуется применять в качестве основного заземляющего провода для стационарного оборудования - её задача - связывать подвижные части. Температурный режим ограничен рабочими условиями шкафов: от -25C до +70C. Не следует перегибать радиусом менее 30 мм - это может повредить внутреннюю структуру жилы.

Примеры использования

• Заземление двери шкафа управления станком с ЧПУ.
• Подключение заземляющего контакта к выдвижной секции распределительного щита.
• Связь между рамой конвейера и заземляющей шиной в цеховой сети.
• Обеспечение электробезопасности в шкафах серии Quadro от DKC при наличии встроенного заземляющего контура.

Практические советы

• Перед монтажом проверьте, что винт М6 в заземляющем отверстии не повреждён - резьба должна быть целой, чтобы обеспечить надёжный контакт.
• Убедитесь, что место крепления не покрыто краской или антикоррозийным составом - при необходимости зачистите поверхность до металла.
• Не используйте шлейф как тянущий элемент - он не рассчитан на механическую нагрузку, только на электрический ток.
• При использовании в нескольких точках - выбирайте одинаковые модели, чтобы избежать разницы потенциалов.
• Артикул 2tr2 - часть серии Quadro; лучше сочетать с другими элементами этой серии для единых стандартов монтажа и обслуживания.
