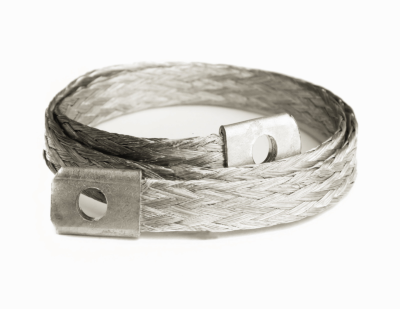

Шлейф заземления винт М8 10мм.кв. 250мм. | 2T3 DKC ДКС

Шлейф заземления винтовой М8 10 кв.мм 250 мм от DKC (ДКС), артикул 2t3, предназначен для надёжного заземления подвижных частей оборудования внутри металлических шкафов. Обеспечивает безопасную отвод тока утечки при пробое изоляции, соответствует требованиям к защите от поражения электрическим током.

Назначение и область применения

Шлейф заземления винтовой М8 10 кв.мм 250 мм используется для создания постоянного электрического контакта между подвижными элементами (дверями, выдвижными секциями, крышками) и основным контуром заземления металлического шкафа. Применяется в распределительных щитах, станках, автоматизированных линиях, где требуется надёжное заземление при перемещении деталей. Номинальное напряжение 1000 В позволяет использовать изделие в промышленных системах до 1 кВ.

Технические характеристики

• Материал проводника: электротехническая медь с лужением - повышает коррозионную стойкость и снижает контактное сопротивление
• Сечение проводника: 10 мм2 - обеспечивает допустимый ток до 25 А
• Форма проводника: плоская - удобна для компактной укладки в ограниченном пространстве
• Длина: 250 мм - оптимальна для большинства типовых шкафов
• Наружный диаметр: 10 мм - учтён при проектировании посадочных мест
• Отверстие под винт: 8,4 мм - совместимо с винтом М8
• Класс проводника: Class 6 - высокая гибкость, устойчивость к многократному изгибу
• Тип соединения: винтовое, затягивающееся - исключает самопроизвольное ослабление
• Соединительная муфта: есть - усиливает механическую прочность и герметичность контакта
• Соединительные колодки: есть - позволяют легко подключить к заземляющему проводу
• Просверлено для наконечников: да - можно использовать кабельные наконечники типа “быстроразъёмные” или “штыревые”

Совместимость и монтаж

Шлейф заземления винтовой М8 10 кв.мм 250 мм монтируется на кабельные пути или непосредственно на корпус шкафа. Для установки:

• Используйте винт M8 (диаметр отверстия 8,4 мм) для фиксации к заземляющей точке
• Подсоедините противоположный конец через соединительную колодку к главному заземляющему проводнику
• Убедитесь, что поверхность контакта очищена от оксидов - лужение уменьшает необходимость в дополнительной подготовке
• Не перегибайте шлейф более чем на 90° - сохраняйте радиус изгиба не менее 50 мм для предотвращения повреждения жил

Совместим с шкафами серии Quadro и другими системами, использующими стандартные точки заземления M8.

Безопасность и стандарты

Изделие соответствует требованиям к заземлению согласно ГОСТ Р 50571 и IEC 60204-1. Номинальное напряжение 1000 В гарантирует работу в сетях до 1 кВ. Луженая медь обеспечивает долговременную стойкость к окислению, снижая риск возникновения переходного сопротивления. Соединение с затягивающимся механизмом исключает случайное отключение при вибрации.

Преимущества

• Высокая гибкость класса 6 - выдерживает частые движения без трещин и обрывов
• Лужение медного проводника - продлевает срок службы в условиях повышенной влажности
• Встроенные колодки и муфта - ускоряют монтаж, минимизируют количество дополнительных комплектующих
• Плоская форма - не занимает лишнего места в шкафу, не мешает другим кабелям
• Готовое решение - не требует самостоятельной сборки, сверления или пайки

Ограничения применения

• Не предназначено для внешней прокладки - не имеет защиты от УФ-излучения и атмосферных осадков
• Не рекомендуется для токов выше 25 А - возможен перегрев и потеря контакта
• Не подходит для подключения к алюминиевым шинам без переходных наконечников - различие потенциалов вызывает электрохимическую коррозию
• Длина 250 мм может быть недостаточна для крупногабаритных шкафов - проверьте расстояние между точками подключения перед заказом

Примеры использования

• Заземление двери шкафа управления станком CNC
• Подключение выдвижного ящика с частотным преобразователем
• Обеспечение заземления крышки распределительного щита с люком
• Связь между подвижной рамой и стационарным корпусом в конвейерной системе

Практические советы

• Перед установкой протестируйте сопротивление контакта - оно должно быть ниже 0,1 Ом
• При использовании с наконечниками выбирайте медные, лужёные, подходящего сечения (10 мм2)
• Не затягивайте винт слишком сильно - это может деформировать плоский проводник
• Проверяйте состояние шлейфа при плановом обслуживании - особенно после длительной работы с вибрацией
• Артикул 2t3 от DKC (ДКС) - заменяет аналоги с такими же параметрами; при необходимости запаса - закупайте партиями, чтобы избежать расхождений в цвете лужения
