Шнур волоконно-оптический соединительный многомод. 50/125мкм стандарта ОM4 SC/UPC-SC/UPC двойн. LSZH нг(A)-HFLTx 2мм маджента 5м NIKOMAX NMF-PC2M4C2-SCU-SCU-005

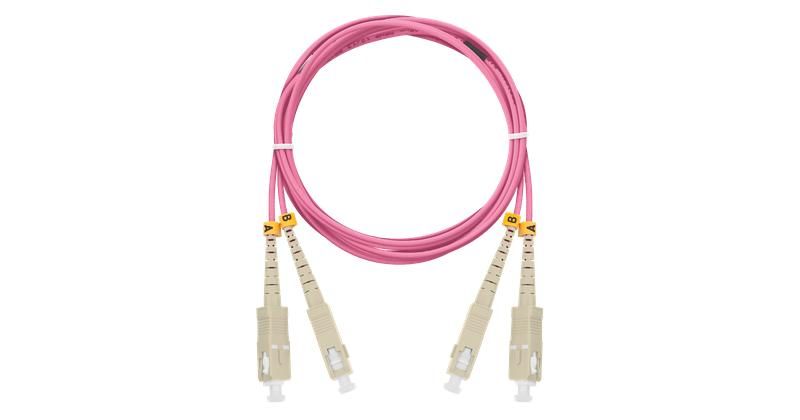

Шнур волоконно-оптический соединительный многомодовый 50/125 мкм стандарта OM4 SC/UPC-SC/UPC двойной LSZH нг(A)-HFLTx 2 мм маджента 5 м от бренда NIKOMAX (арт. nmf-pc2m4c2-scu-scu-005) предназначен для передачи данных на коротких участках оптической сети - например, между коммутаторами, серверами или тестовым оборудованием. Его яркая маджентовая оболочка упрощает идентификацию в плотных панелях.

Назначение и область применения

Этот оптический шнур используется для временного или постоянного соединения устройств в локальных сетях, где требуется высокая скорость передачи данных и помехоустойчивость. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных щитах, системах видеонаблюдения и на производстве. Благодаря стандарту OM4 обеспечивает пропускную способность до 100 Гбит/с на расстоянии до 150 метров. Применяется там, где важна быстрая замена или переconfiguration - например, при обслуживании серверных стоек.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4
• Длина: 5 м
• Коннекторы: SC/UPC - два одинаковых разъёма на обоих концах
• Тип корпуса: двойной (две жилы в одном шнуре)
• Оболочка: LSZH нг(A)-HFLTx, диаметром 2 мм
• Цвет оболочки: маджента
• Поддержка полярности: да (маркировка вход/выход)

Стандарт OM4 гарантирует повышенную пропускную способность по сравнению с OM3 - особенно важно при использовании 40G/100G Ethernet. Коннекторы SC/UPC обеспечивают минимальные потери при соединении за счёт плоской полированной поверхности. Оболочка LSZH - негорючая, без выделения галогенов при горении, что соответствует требованиям безопасности для закрытых помещений.

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты SC/UPC - это распространённый тип разъёмов в серверных и телеком-решениях. Для подключения достаточно вставить коннекторы в соответствующие слоты до характерного щелчка. Убедитесь, что порты на оборудовании тоже поддерживают многомодовое волокно 50/125 мкм. Не используйте этот шнур с одноволновыми (single-mode) интерфейсами - они требуют другого типа волокна (9/125 мкм).

Монтаж не требует специального инструмента. Изгибайте шнур радиусом не менее 10 см, чтобы не повредить волокно. Не допускайте перегибов, зажимов или давления на кабель.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(A)-HFLTx - это означает, что она не поддерживает горение, не выделяет токсичных газов при возгорании и соответствует нормам пожарной безопасности для внутренней прокладки в зданиях (класс нг(A)). Соответствует рекомендациям IEC 60794 и TIA-492AAAD для многомодовых оптоволоконных шнуров.

Преимущества

• Высокая пропускная способность за счёт стандарта OM4 - идеально для современных сетей 10G–100G
• Устойчивость к внешним помехам - оптика не реагирует на ЭМИ
• Лёгкий и компактный кабель (2 мм) - удобен для укладки в ограниченном пространстве
• Яркая маджентовая оболочка - позволяет легко отличить шнур от других в панели
• Двойная конструкция с маркировкой полярности - исключает ошибки при подключении
• Негорючая оболочка - безопасен для установки в офисах, ЦОД и промышленных объектах

Ограничения применения

• Не подходит для длинных трасс - максимальная эффективная дистанция для OM4 составляет около 150 м при 100G; для больших расстояний нужен одномодовый шнур
• Не совместим с одно-волоконными (SMF) портами - возможна потеря сигнала
• Не рассчитан на наружную прокладку - отсутствует защита от UV-излучения и механических нагрузок
• Не следует использовать в условиях постоянного изгиба или вибраций без дополнительной защиты

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке ЦОД
• Передача данных между SFP+ модулями в сетевых устройствах
• Тестирование оборудования с помощью оптического анализатора
• Связь между контроллерами и датчиками в автоматизированных производственных линиях
• Резервное соединение в системах IP-видеонаблюдения с высоким разрешением

Практические советы

• Перед подключением всегда проверяйте цвет оболочки - маджентовая указывает на OM4, что важно при смешанной среде
• Избегайте контакта с грязью - пыль на коннекторах снижает качество сигнала. Используйте капсулы для хранения
• При прокладке в каналах или лотках фиксируйте шнур мягко, без перетяжки
• Проверьте полярность: если оборудование требует определённого направления передачи, убедитесь, что маркировка на шнуре соответствует схеме
• Запасайте запасные экземпляры этого шнура - он часто используется в критически важных точках сети
